DB-802CTA型 數控綜合技能實訓智能考核系統（網絡型）

一、特  點：

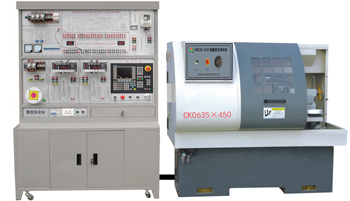

1. DB-802CTA型 數控綜合技能實訓智能考核系統（網絡型）由數控車床實訓臺和加工型數控車床實物組成，不僅可作為數控車床電氣故障的維修實訓設備，也可作為數控車床的實際加工操作實訓設備。它具有數控系統的安裝調試、參數設置、PLC編程、故障診斷與維修、數控車床編程與加工操作等多項功能。
2. 學生在實訓臺上進行電氣維修方面的實訓；數控系統安裝在實訓臺上，便于進行實驗操作。
3. 完全采用工業化的器件，開放式結構，將一臺數控車床的電控系統在實訓臺上進行分解展示；模塊化結構設計，并設計有電氣柜，便于實現數控車床各個環節的實訓教學。
4. 設計有專門的故障設置區和排故操作單元，可設置數控車床的典型的電氣故障。具有數控車床的故障維修考核功能。
5. 加工型數控車床，可對鋼材、鐵、銅等材料進行實際車削加工。



二、技術性能：
1.  輸入電源：三相四線380V±10%  50Hz
2.  裝置容量：＜4kVA
3.  實訓臺外形尺寸：137cm×60cm×189cm，
三、配置及功能：
1. 控制屏采用鐵質雙層亞光密紋噴塑結構。
2. 電源部分采用三相四線380V交流電源供電，漏電保護器控制總電源。
3. 采用西門子（SINUMERIK 802C base line）數控系統；。
4. X/Z進給軸均采用交流伺服電機驅動。
5. 主軸電機由變頻器進行無級調速。
6. 電氣柜參照實際機床廠的生產模式進行設計，裝有保險絲、空氣開關、繼電器、交流接觸器等低壓電氣元件。
四、HKCK0635型數控車床技術參數
●床身最大回轉直徑：350mm
●三爪卡盤：160 mm
●主軸孔徑：36 mm
●電動刀架：四工位
●主軸電機功率：750W
●主軸最高轉速：2000rpm
●外形尺寸：1400×1000×1500 mm
五、部分實訓項目：
1. 數控車床電氣系統的設計
2. 數控系統的參數設置與調整
3. 輸入輸出接口實訓
4. 機床參考點的調試
5. 伺服電機驅動單元的調試與應用
6. 變頻器的調試、參數設置與應用
7. 電動刀架控制實訓
8. 數控系統的通訊
9. 數控車床故障診斷與維修
10.數控系統的操作與編程
11.數控車床加工實訓
