| 技術參數 | VMC7125 | |
| *工作臺尺寸 | ≥400×250mm | |
| 行程 | *X軸/快速進給 | ≥400mm/6M |
| *Y軸/快速進給 | ≥200mm/6M | |
| *Z軸/快速進給 | ≥300mm/5M | |
| *主軸轉速 | ≥50-6000rpm | |
| *刀柄形式 | ≥BT30 | |
| 進給速度 | 8000mm/min | |
| T形槽寬 | 14mm | |
| T形槽間距 | 95mm | |
| 主軸端部到工作臺距離 | 70-470mm | |
| 主軸中心至立柱距離 | 375mm | |
| 工作臺最大承重 | ≥150kg | |
| 最小設定單位 | 0.001mm | |
| *重復定位精度 | ≤±0.0075mm | |
| *定位精度 | ≤±0.01mm | |
| *伺服主電機 | ≥2.2KW | |
| *刀庫形式/數目 | ≥斗笠式BT30/10T | |
| 氣源壓力 | 4-6kgf/cm2 | |
| 機床外形尺寸 | ≥1600×1600×2000mm | |
| 重量 | ≥1300kg | |
| 序號 | 材料名稱與規格型號 | 數量 | 單位 |
| 1 | 數控系統（采用GSK218M） | 1 | 臺 |
| 2 | 機床實訓控制臺（采用鐵質鈑金噴塑結構） | 1 | 臺 |

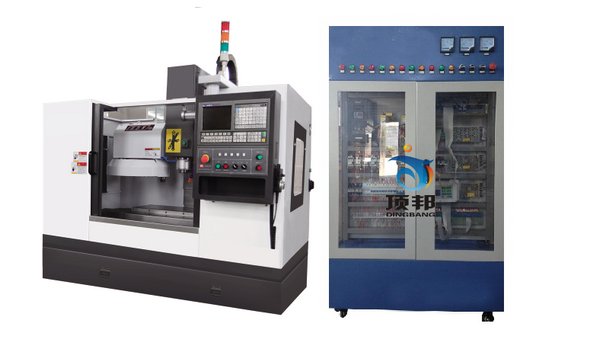

| 3 | DB-VMC7125 數控加工中心 | 1 | 臺 |
| 4 | 手搖脈沖發生器（含手輪、軸選、倍率開關） | 1 | 臺 |
| 5 | 冷卻泵電機 | 1 | 臺 |
| 6 | 三相交流伺服電機 (原裝 安裝在實物上) | 3 | 臺 |
| 7 | 交流伺服單元（原裝 安裝在面板上） | 3 | 臺 |
| 8 | 主軸電機 原裝2.2KW | 1 | 臺 |
| 9 | 電壓表6L2（0～450V）（安裝在柜內） | 2 | 只 |
| 10 | 電流表（5A）（安裝在柜內） | 1 | 只 |
| 11 | 滅弧器31TX1-31A03（安裝在面板上） | 1 | 只 |
| 12 | 交流接觸器CJX1-22（正泰）（安裝在面板上） | 2 | 只 |
| 13 | 直流繼電器MY2N（安裝在面板上） | 4 | 只 |
| 14 | KT18-32（安裝在面板上） | 3 | 只 |
| 15 | 斷路器DZ47-60-C5（安裝在面板上） | 2 | 只 |
| 16 | 漏電保護器DZ47LE-32（安裝在柜上） | 1 | 只 |
| 17 | EL（安裝在面板上） | 1 | 只 |
| 18 | 風機（安裝在柜內）（安裝在面板上） | 2 | 只 |
| 19 | 急停開關（強電）（安裝在面板上） | 1 | 只 |
| 20 | 急停開關（驅動）（安裝在副面板上） | 1 | 只 |
| 21 | 鑰匙開關（安裝在副面板上） | 1 | 只 |
| 22 | 風機開關（安裝在面板上） | 1 | 只 |
| 23 | 照明開關（安裝在面板上） | 1 | 只 |
| 24 | 電源指示燈（安裝在柜上） | 1 | 只 |
| 25 | 650W控制變壓器（安裝在柜內） | 1 | 臺 |
| 26 | 1500W隔離變壓器（安裝在柜內） | 1 | 臺 |
| 27 | 鑰匙（每套2把） | 1 | 套 |
| 28 | CAD/CAM軟件光盤 | 1 | 張 |
| 29 | 編程與操作說明書 | 1 | 本 |
| 30 | 實訓臺指導書（含智能故障使用說明書） | 1 | 本 |
| 31 | 智能故障考核模塊（硬件與軟件） | 1 | 套 |
| 32 | 加工中心電氣原理圖（含故障點） | 1 | 份 |
| 33 | 變頻器使用手冊 | 1 | 本 |
| 序號 | 名稱 | 規格 | 數量 | 備注 |
| 1 | 刀柄 | BT30-ER32-60L | 3只 | |
| 2 | ER32夾頭 | Ф3、Ф6、Ф8、Ф10mm | 各1只 | |
| 3 | 勾型扳手 | 1把 | ||
| 4 | 機床墊鐵 | 1套 | ||
| 5 | 銑刀 | Ф3、Ф6、Ф8、Ф10mm | 4把 | |
| 6 | 塑料板（試件） | 1箱 | ||
| 7 | 壓板 | 10件套 | 1套 |
