[規格型號]：	DB-132
[產品名稱]：	氣動與PLC控制實訓裝置
[價　　格]：	詢價
[產品參數]：
[在線客服]：	QQ在線 QQ在線
[微　　信]：	13817525788

產品介紹：

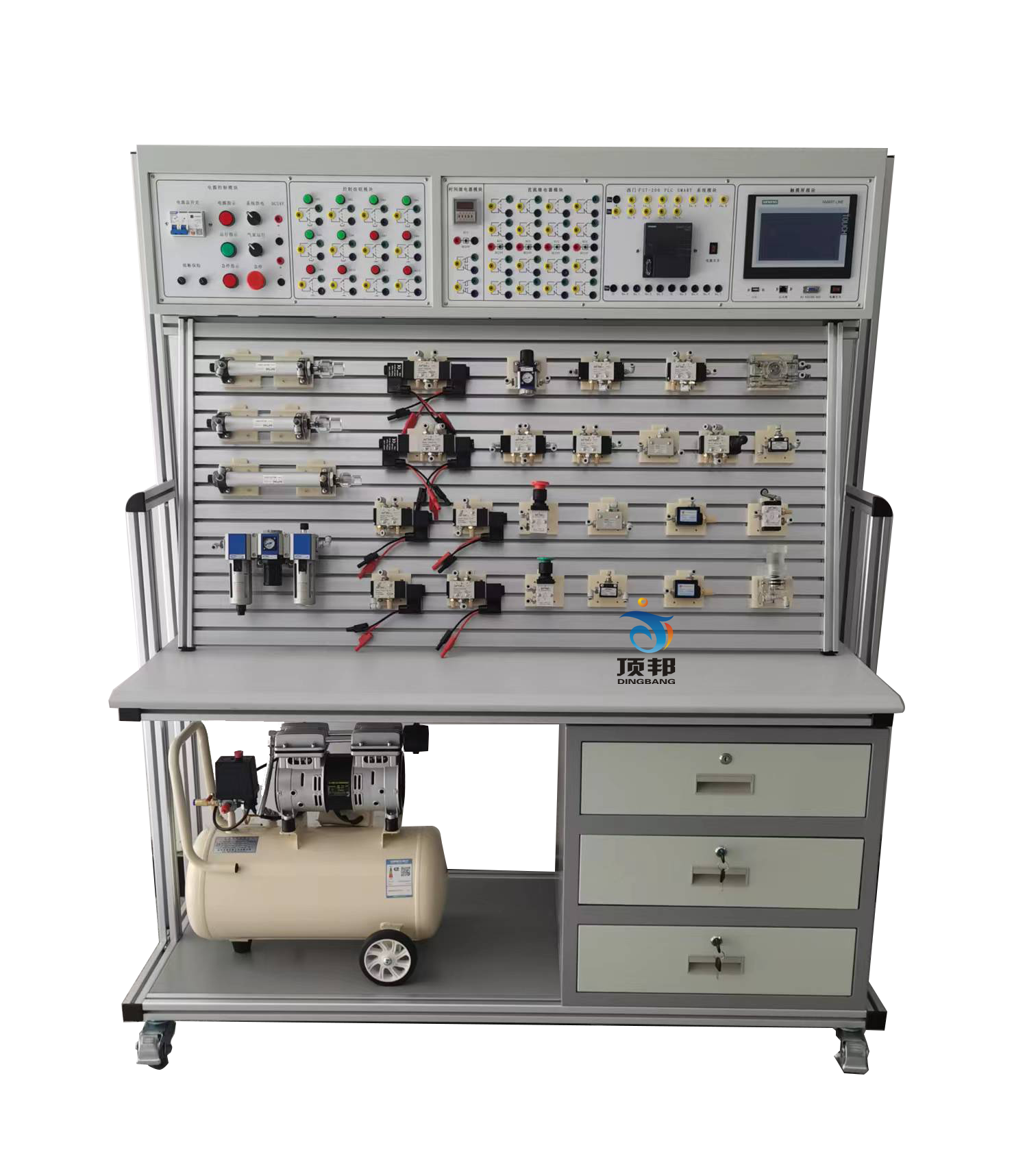

DB-132 氣動與PLC控制實訓裝置

一、概述
氣動與PLC控制實訓裝置是我公司根據高校機電一體化對氣、電、液控制的教學大綱要求，采用了開放型綜合實訓臺結構，廣泛征求專家教授與老師的意見，經不斷創新改進研制而成的。是目前集氣動控制技術以PLC控制的理想的綜合性實訓設備。實訓可以讓學生直觀、感性地對比、了解氣、電、手動各自具有的特點、特色、及優缺點等。
氣動實訓元件均為工業型元件。掌握幾十種基本實訓回路的工作過程及原理。實訓回路組裝快捷、方便。簡單實用。

二、實訓裝置功能：
1、系統采用電、氣一體化結構，下半部分為標準化氣動實訓板，用以完成氣動元件的安裝固定、氣路及電路的連接；上半部分為自動化控制箱，用以完成PLC、低壓電器等的安裝和接線。
2、實訓裝置主框架采用歐標鋁型材結構，實訓面板傾斜鋁型材結構平臺，主要用于安裝氣動相關元件，型材表面有標準的兩道固定槽，最上面層主要以電氣控制位置。
3、桌面采用防火、防水、耐磨高密度板。
4、實訓裝置主框架左邊安裝有導線托架。
5、下柜采用鐵質雙層亞光密紋噴塑結構或全鋼框架結構，用于儲存元器件。
三、主要技術參數
1、輸入電源：220V．允差±l0%，50Hz；
2、裝置容量：≤1.5kVA；
3、工作環境溫度：－5℃～40℃；
4、工作濕度：≤90%(40℃時)；
5、外形尺寸：1510mm×700mm×1800mm
6、靜音無油空氣壓縮機：工作電源：AC220V；電機功率750W公稱容量24L；額定輸出氣壓0.7Mpa 。
7、電器控制單元：
（1）電源模塊：電源部份配有一個空氣開關、系統供電開關及指示燈、氣泵運行開關及指示燈，急停開關及指示燈。提供電氣控制電路中的AC220V交流電壓、DC24V直流電壓。
（2）PLC主機模塊：主機選用西門子S7-SMART-20SR主機，12路開關量輸入，8路繼電輸
出。
（3）配有控制模塊：電源模塊，PLC控制模塊，繼電器控制模塊，控制按鈕模塊，氣動元件獨立模塊等。
8、液壓氣動仿真軟件：
（1）提供了大量液壓和氣動標準元件的圖庫、工作原理剖視圖和詳細的功能描述，各種回路都逼真地模擬這些元件的工作過程及原理。
（2）并可在回路中設置相關元件的技術參數。能進行液/氣壓知識的學習以及回路的設
計、測試和模擬。
（3）可設計并繪制符合工業標準化的回路圖，包括：液/氣壓回路圖、電液/氣控制電路圖、
液/氣電-控制回路。
（4）軟件能夠判別回路設計是否正確，并給出提示。
（5）便于在教學中老師的講解和學生對氣動元件工作原理的理解掌握。提高了學 生的學習
興趣，激發學習的主動性。
四、主要特點
1、氣動PLC實訓裝置主框架由型材結構、氣動元件和電氣控制器件、可編程控制器（PLC）
等組件組成。
2、各個氣動元件成獨立模塊，且裝有帶彈性插腳底板，可方便、隨意地將元件按放在傾斜實訓面板（面板帶“T”溝槽形式的鋁合金型材結構）上。回路搭接采用快換接頭，布局靈活，拆接方便快捷。
3、采用靜音空壓機，為實訓室提供一個較好的實訓環境。
4、實訓氣源壓力低，系統額定壓力為0.8 Mpa，電氣控制采用低電壓直流24V電源；實訓氣路、控制電路安全可靠，設有手控、氣控、電控等控制功能。
5、實訓控制單元可以采用獨立的繼電器控制單元進行電氣控制，也可以采用PLC控制，通過比較，突出PLC可編序控制的優越性和先進性，加深對PLC編程器的了解與掌握。
6、該裝置集各種真實的氣動元件，繼電器控制單元、PLC編程及監控技術于一體，功能強大，適應范圍廣。
五、氣動基本實訓回路
1、單作用氣缸的換向回路
2、雙作用氣缸的換向回路
3、單作用氣缸速度控制回路
4、雙作用氣缸單向調速回路
5、雙作用氣缸雙向調速回路
6、速度換接回路
7、緩沖回路
8、二次壓力控制回路
9、高低壓轉換回路
10、計數回路
11、延時回路
12、過載保護回路
13、互鎖回路
14、單缸單往復控制回路
15、單缸連續往復動作回路
16、直線缸、旋轉缸順序動作回路
17、多缸順序動作回路
18、雙缸、同步動作回路
19、四缸聯動回路
20、卸荷回路
21、或門型梭閥的應用回路
22、快速排氣閥應用回路
23、殘壓排除回路
24、自動與手動運用回路
25、雙手操作回路
26、PLC編程軟件學習和使用
六、氣動PLC控制實訓裝置配置清單

序號	名稱	型號	數量	單位
1	實訓桌		1	張
2	實訓臺		1	臺
3	PLC主機模塊	S7-SMART-20SR	1	塊
4	觸摸屏	西門子7寸	1	套
5	電源模塊		1	塊
6	繼電器控制模塊		1	塊
7	時間繼電器模塊		1	塊
8	控制按鈕模塊		1	塊
9	靜音無油空氣壓縮機		1	臺
10	單作用缸	QGX25ⅹ100	1	只
11	雙作用缸	QGX25ⅹ100	2	只
12	旋轉氣缸		1	只
13	三聯件	AC2000	1	只
14	減壓閥（帶壓力表）	AR2000	1	只
15	手動換向閥	H210—08	2	只
16	單電磁換向閥（二位三通）常開	3V210-8	1	只
17	單電磁換向閥（二位三通）常閉	3V210-8	1	只
18	單電磁換向閥（二位五通）	4V210-8	2	只
19	雙電磁換向閥（二位五通）	4V220-8	1	只
20	雙電磁換向閥（三位五通）	4V230-8	1	只
21	單氣換向閥（二位五通）	4A210—08	2	只
22	雙氣換向閥（二位五通）	4A220—08	2	只
23	行程閥（機控）	MOV—2	1	只
24	行程閥（按鈕）	MOV—3	1	只
25	行程閥（按鈕帶鎖）	MOV—3A	1	只
26	或門型梭閥	KV—08	2	只
27	快速排氣閥	QE—02	2	只
28	單向節流閥	ASC-08	2	只
29	單向節流閥（裝在缸體上）	JSC601	7	只
30	單向閥	1/4	2	只
31	順序閥（透明）		1	只
32	氣容		1	只
33	三通（T型三通）	Ø 6	6	只
34	三通（Y型減徑三通）	Ø 8—Ø 6	1	只
35	四通	Ø 6	4	只
36	氣管	PU6ⅹ4	30	米
37	磁性開關		4	只
38	編程電纜（適配器）	西門子	1	條
39	實驗導線		1	包
40	工具箱		1	個
41	內六角扳手		3	把
42	螺絲刀		2	把
43	剪刀		1	把
44	活動板手		1	把
45	尖嘴鉗		1	把
46	氣孔塞頭	Ø 6	10	只
47	氣動實訓說明書		1	冊
48	西門子PLC編程軟件、程序軟件	光盤	1	盤
