主頁 > 產品介紹 > 氣動實驗臺 > 氣動PLC控制綜合實訓裝置

[規格型號]：	DB-103
[產品名稱]：	氣動PLC控制綜合實訓裝置
[價　　格]：	詢價
[產品參數]：	請聯系客服
[在線客服]：	QQ在線 QQ在線
[微　　信]：	13817525788

產品介紹：

DB-103 氣動PLC控制綜合實訓裝置

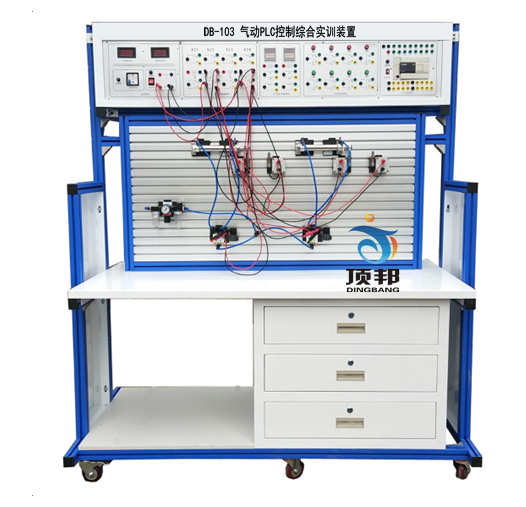

一、設備圖片

二、產品概述：
氣動PLC控制綜合實訓裝置采用平臺式設計、模塊化組合式應用”的新思路，氣動元件選用的工業級器件，力求做到真實、直觀，各氣動元件配有專門設計的卡裝式快速裝接底板。學員根據所設計的氣動控制回路要求選用氣動元件，快速的通過專門設計的連接裝置可方便可靠的鎖緊在鋁合金實驗臺上，操作方便、簡捷。設備配置有常用氣動元件、可編程控制器模塊，電源模塊，按鈕模塊，時間繼電器模塊，繼電器模塊等器件，學生可獨立地進行氣壓回路設計、安裝、調試、故障排除、編制控制程序等操作實訓，從而提高學生的學習興趣、增強實踐動手能力、獨立思考問題和解決問題的能力。
三、技術參數：
1. 氣壓：0.8MPa
2. 供氣量：0.036L/min
3. 供電電壓：AC 220V
4. 直流電壓: 24V
5. P L C：FX3U-32MR
6. 外形尺寸：L1600mm×W650mm×H1770mm
四、產品結構：
桌身部分：采用優質鋁合金做骨架，經過機械加工成型，外表面噴涂彩色環氧聚塑，整機既堅固耐用，又美觀大方。桌子的底部采用帶剎車的萬向輪，移動和固定兩相宜，方便調整設備的擺放位置。
桌面部分：采用密度板，防火、防水、防腐蝕。
鋁合金萬能操作平臺：選用卡槽式優質鋁合金加工而成，整體采用斜面式設計，接插、裝配操作方便、快捷。
五、配置與要求：
氣動PLC控制綜合實訓裝置配置清單

序號	分類	元件名稱	數 量	備注
1	實訓裝置	框架采用40*40彩色鋁合金組裝，	1
2	氣泵	空氣壓縮機	1
3	電氣柜	電源模塊、時間繼電器模塊、按鈕模塊、3U-32MR主機、中間繼電器模塊	1
3	組合元件	單作用缸 MAS25ⅹ100	1
		雙作用缸 MA25ⅹ100	2
		旋轉氣缸（工業型）	1
		三聯件 AC2000	1
		減壓閥（帶壓力表）AR2000	1
		手動換向閥 H210—08	1
		單電磁換向閥（二位五通）4V210-8（DC24V）	2
		雙電磁換向閥（二位五通）4V220-8（DC24V）	1
		雙電磁換向閥（三位五通）4V230-8（DC24V）	1
		單氣換向閥（二位五通）4A210—08	2
		雙氣換向閥（二位五通）4A210—08	2
		滾輪行程閥MOV—2	2
		按鈕行程MOV—3A	2
		或門型梭閥ST—02	2
		與門雙壓閥STH-01	1
		快速排氣閥 QV-08	2
		單向節流閥ASC-06	2
		單向閥1/4	2
		順序閥（工業型）	1
		六通	1
		氣控延時閥	1
4	附件	氣管PU6ⅹ4	20米
5	電器配件	行程開關	4個
5	電器配件	編程電纜（三菱）	1條
6	工具盒	螺絲刀	1把
		剪刀	1把
		呆板手	1把
		消聲器（小）1/8	2只
		消聲器（大）3/8	1只
		三通（T型三通）Ø 6	4只
		四通Ø 6	2只
		L型（螺紋二通）601	2只
		L型（螺紋二通）602	2只
		氣孔塞頭Ø 6	10只
		生料帶	1個
		保險絲3A	2只
7	資料	氣動PLC控制實訓裝置使用說明書	1冊
7	資料	光盤（PLC編程軟件，PLC程序）	1碟

六、實訓考核項目：
1、單作用氣缸的換向回路
2、雙作用氣缸的換向回路
3、單作用氣缸速度控制回路
4、雙作用氣缸單向調速回路
5、雙作用氣缸雙向調速回路
6、速度換接回路
7、緩沖回路
8、二次壓力控制回路
9、高低壓轉換回路
10、計數回路
11、延時回路
12、過載保護回路
13、互鎖回路
14、單缸單往復控制回路
15、單缸連續往復動作回路
16、直線缸、旋轉缸順序動作回路
17、多缸順序動作回路
18、雙缸、同步動作回路
19、四缸聯動回路
20、卸荷回路
21、或門型梭閥的應用回路
22、快速排氣閥應用回路
23、與門雙壓閥的應用回路

友情提示：

1、貨品驗收：閣下收貨時請檢查氣動PLC控制綜合實訓裝置的貨品外觀，核實氣動PLC控制綜合實訓裝置的數量及配件，拒收處于受損狀態的氣動PLC控制綜合實訓裝置；

2、質保：頂邦將為閣下提供氣動PLC控制綜合實訓裝置產品說明書內的質保條件和質保期，在質保范圍內提供對氣動PLC控制綜合實訓裝置的免費維修，超出條件承諾時提供對氣動PLC控制綜合實訓裝置的有償維修；

3、退換貨：閣下單方面原因?qū)е碌臍鈩?dòng)PLC控制綜合實訓裝置選型錯誤或氣動PLC控制綜合實訓裝置購買數量錯誤，造成氣動PLC控制綜合實訓裝置的退換貨要求，將不被接受；

4、貨期：氣動PLC控制綜合實訓裝置的發貨期為參考值，如您需要了解氣動PLC控制綜合實訓裝置的精確貨期，請與頂邦的銷售人員聯系；

5、如閣下對氣動PLC控制綜合實訓裝置有任何疑問，請致電：021-36334717 ，我們將由專業人士為您提供有關氣動PLC控制綜合實訓裝置的咨詢。
