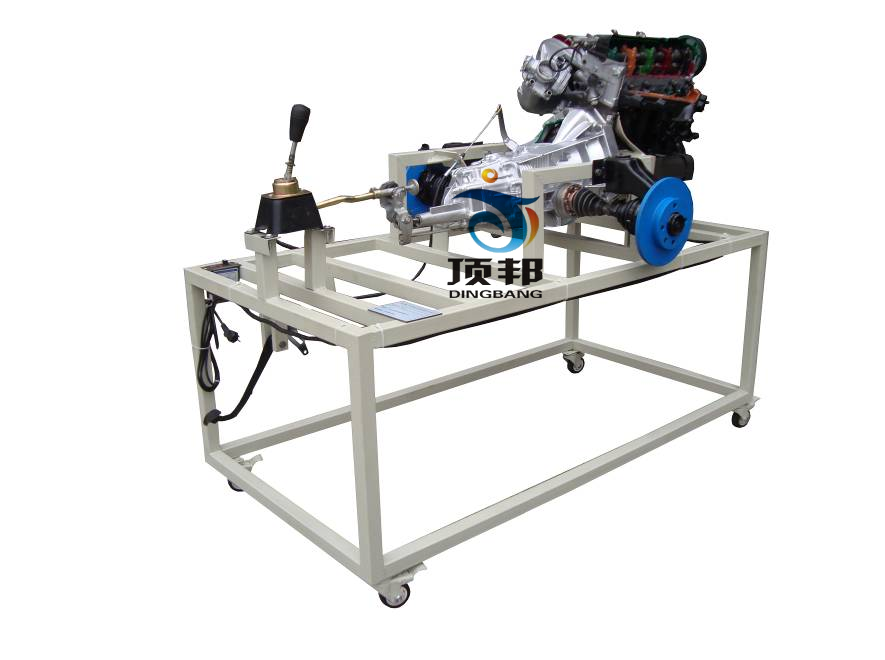

DB-JP10 汽車動力驅動與傳動系統演示解剖模型
一、產品簡介
該設備采用解剖翻新大眾帕薩特B5 發動機和傳動系統實物為基礎，全面展示發動機和傳動系統的組成結構。
適合于汽車傳動系統理論教學和拆裝實訓的教學需要。
二、功能特點
1.采用真實的發動機和傳動系統部件，充分展示發動機和傳動系統的組成結構。
2.由三相電機帶動減速機，減速機帶動發動機曲軸做低速運轉，真實演示從發動機到驅動輪的動力傳遞過程。
3.實訓臺驅動部分加裝安全防護罩。
4.實訓臺提供了學員拆裝發動機和傳動系的工作平臺。
三、技術規格
外形尺寸：1600×800×1200mm(長×寬×高)
動力電源：220V
單相減速電動機：
電 壓：AC 220V50Hz
功 率：250KW
轉 速：15r/min
工作溫度：-40℃～+50℃
顏色：7032
鋼管：40*40*3mm
移動腳輪：100*50mm
四、基本配置(每臺)
| 序號 | 名 稱 | 規格型號 | 單位 | 數量 |
| 1 | 解剖的發動機總成 | 臺 | 1 | |
| 2 | 解剖的手動變速器總成 | 臺 | 1 | |
| 3 | 離合器 | 個 | 1 | |
| 4 | 主減速器 | 套 | 1 | |
| 5 | 差速器 | 套 | 1 | |
| 6 | 半軸與剎車裝置 | 套 | 1 | |
| 7 | 單相減速電動機 | 臺 | 1 | |
| 8 | 驅動機構(帶安全防護罩) | 套 | 1 | |
| 9 | 漏電保護開關 | 個 | 1 | |
| 10 | 移動臺架(帶自鎖腳輪裝置) | 1600×800×1200mm(長×寬×高) | 臺 | 1 |
