[規格型號]：	DB-80211
[產品名稱]：	桑塔納透明整車模型
[價　　格]：	23000元
[產品參數]：	請聯系客服
[在線客服]：	QQ在線 QQ在線
[微　　信]：	13817525788

汽車駕駛模擬器桑塔納電教板透明或?qū)嵨锝馄嗜囍苿酉到y(tǒng)模型發動機機體解剖模型轉向機構模型交通標志掛圖汽車安全帶保護體驗裝置駕校交通信號燈

產品介紹：

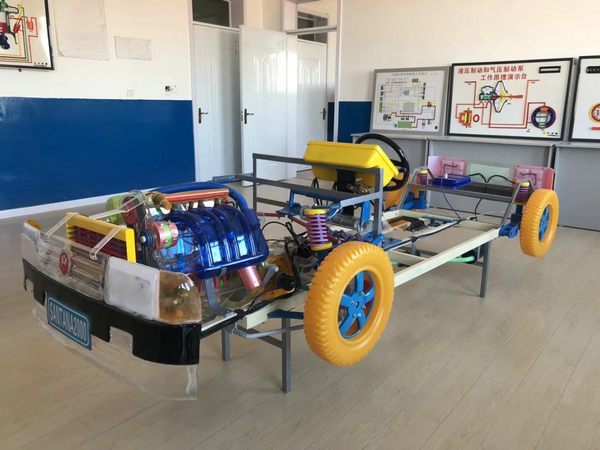

DB-80211 桑塔納透明整車模型

一、使用說明
桑塔納透明整車模型是用于大專院校、職業學校、汽車駕駛培訓、汽車修理專業教學之用，通過本品的演示，可清楚了解轎車內部的機械結構與功能，便于學員較快地掌握轎車的構造和原理，提高學員對轎車的初步認識，實屬汽車學校教學教具中最理想的教具。

二、結構和特點
桑塔納2000型透明整車教學模型選用透明有機玻璃制作，內中部件均以上硬質塑料加工，利用螺絲固定在金屬高溫烘漆而成的車架上。各總成都以壓模成形加工，代替過去用膠水粘合的辦法，使本品在牢固度上有很大的提高。發動機總成，以電力驅動，油門設有調速裝置，能演示發動機轉速的高低。離合器分離明顯，操縱靈活，離合器外殼整體壓模而成，變速器的各檔齒輪用各種顏色表示，操縱自如，其中主減速，差速，轉動靈活，車輪對開壓鑄，刻有防滑槽紋，看上去美觀大方。轉向裝置以及電瓶、油箱、水箱，做工精細、富有光澤。制動管路分布清楚，一目了然。電路采用對插件前后分布，前燈架和風扇用透明有機玻璃壓模成整體，看上去美觀逼真，儀表板及后燈架逼真堅固。以上對本品做一簡單的特點介紹。

三、產品規格
（1）桑塔納整車模型外形尺寸：長度320cm×寬度125cm×高度130cm（即以實物的80%制作）。
（2）桑塔納整車模型總重量90kg（凈重）。
（3）桑塔納整車模型需帶220V交流電源，總耗電不超過200W。

四、詳細安裝說明
（1）本桑塔納整車模型分三箱裝運：先將木箱打開把內中的防震輕輕地取出，這時要注意不能用力過大，以免損壞總成及其部件。開箱完畢后將各總成及部件上的防塵尼龍打開，如有積塵，用濕布將其擦凈，逐個的放在待安裝的清潔干凈的室內。
（2）車架及支撐腳的安裝：首先安裝前、后支撐腳。

（3）發動機離合器變速箱總成（驅動部分）的安裝，因包裝運輸原因，總成上的各部件均末拆下，因此必須小心輕放。然后，將總成裝在車架前端，注意輕放，對準螺孔后，套上螺絲釘（6×60mm）擰緊即可。變速器的操縱機構另外裝在車架上，再將操縱機構的十字軸一端套向變速器后的變速拉軸上，并對準螺孔。

（4）驅動輪的安裝:先將前輪股總成裝上前懸掛裝置,內外萬向節已固定,只須將傳動軸安裝套對準螺孔擰緊。然后裝上轉向臂拉桿的球頭螺絲。

（5）后橋安裝，后橋總成已成整體，將兩邊的支撐點裝上，提起來再裝減振器上端的螺母，駐車制動的拉索連拉索座一起將其裝在底盤架上，和手制動手柄總成連在一起，如果手制動沒有制動效果，請調節拉桿螺母。

（6）前燈架、水箱、電瓶及油門拉桿一起拿到前端對準兩邊的四只螺孔橫向裝緊，然后插上各插頭，掛上油門拉桿的鋼絲，裝緊拉桿壓板。

（7）安裝電路：本品電路原理和實際的桑塔納2000型轎車有些區別，只能用外部電源（AC220V）供電，設有電機驅動部分、點火部分、燈光部分，其中電機部分使用交流調壓器來調節電機的輸入電壓（交流電經整流后進入直流電機），從而調節發動機的轉速。燈光部分使用的是經變壓后輸出的9V電流，前燈架設有大燈、霧燈、左右轉向燈、變光燈；后燈架設有尾燈、后轉向燈、倒車燈及霧燈。安裝時，只要對準各插頭上即可，若燈泡不亮換上備用燈泡（如安裝完畢試車時電機不按順時針方向轉動時，請將其插頭的正負極對調即可）。

（8）制動管路：制動管路在車架上基本沒有拆下，只需在連接處小心對準連接。冷卻管路是用節紋軟朔管套接的。油箱到汽油泵、到濾清器的管路都用塑料套管套接。到些安裝完畢。

五、注意事項
(1)桑塔納整車模型用有機玻璃制作，堅固度有限，一定要小心輕放，以免破碎。
(2)安裝完畢后一定要保持清潔，可加防塵布，否則影響美觀。
(3)不能讓學員隨意亂動，以免損壞本產品。（如方向盤轉角不能太大，變速箱操縱不能用力硬推，驅動輪不能用手強作旋轉等）。
(4)不能在高溫陽光下暴曬，否則本產品會變形。

友情提示：

1、貨品驗收：閣下收貨時請檢查桑塔納透明整車模型的貨品外觀，核實桑塔納透明整車模型的數量及配件，拒收處于受損狀態的桑塔納透明整車模型；

2、質保：頂邦將為閣下提供桑塔納透明整車模型產品說明書內的質保條件和質保期，在質保范圍內提供對桑塔納透明整車模型的免費維修，超出條件承諾時提供對桑塔納透明整車模型的有償維修；

3、退換貨：閣下單方面原因?qū)е碌纳Ｋ{透明整車模型選型錯誤或桑塔納透明整車模型購買數量錯誤，造成桑塔納透明整車模型的退換貨要求，將不被接受；

4、貨期：桑塔納透明整車模型的發貨期為參考值，如您需要了解桑塔納透明整車模型的精確貨期，請與頂邦的銷售人員聯系；

5、如閣下對桑塔納透明整車模型有任何疑問，請致電：021-36334717 ，我們將由專業人士為您提供有關桑塔納透明整車模型的咨詢。
