主頁 > 產品介紹 > 汽車全車電器實驗臺 > 東風EQ1120G全車電器實訓臺

[規格型號]：	DB-QG96
[產品名稱]：	東風EQ1120G全車電器實訓臺
[價　　格]：	詢價
[產品參數]：	請聯系客服
[在線客服]：	QQ在線 QQ在線
[微　　信]：	13817525788

產品介紹：

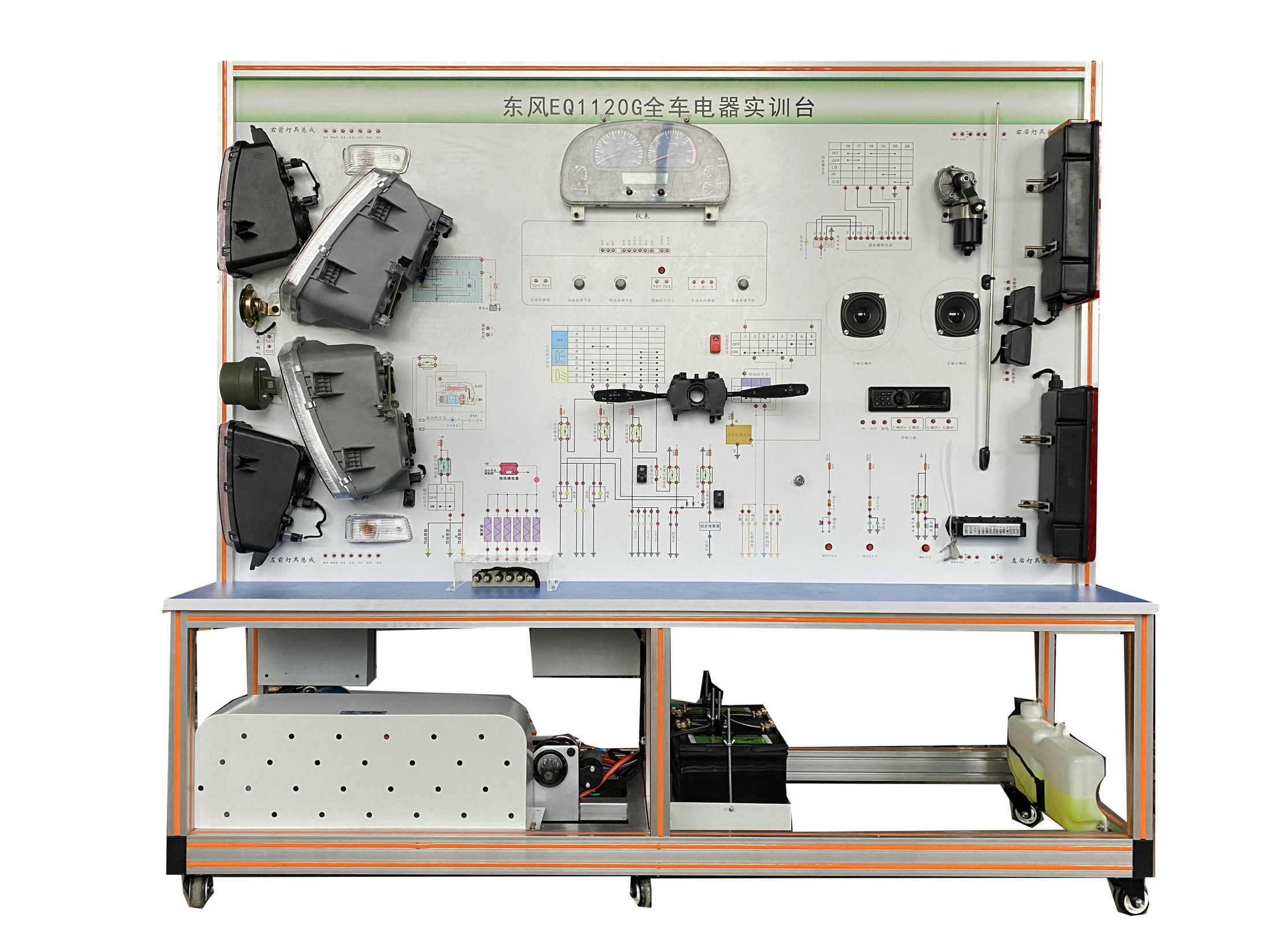

DB-QG96 東風EQ1120G全車電器實訓臺

一、產品簡介
東風EQ1120G全車電器實訓臺采用東風天錦EQ1120G整車電器實物為基礎，充分展示汽車儀表系統、燈光系統、雨刮系統、喇叭系統、發動機電器系統、起動系統和充電系統等汽車電器各系統的組成結構和工作過程。
東風EQ1120G全車電器實訓臺適用于學校對整車電器理論和維修實訓的教學需要。

二、功能特點
1. 東風EQ1120G全車電器實訓臺由真實可運行的汽車整車電器系統，充分展示汽車整車電器系統的組成結構。
接通電源，操縱示教板上的各種電器開關、按鈕、真實演示汽車儀表系統、燈光系統、雨刮系統、喇叭系統、發動機電器系統、起動系統和充電系統等汽車電器各系統的工作過程。

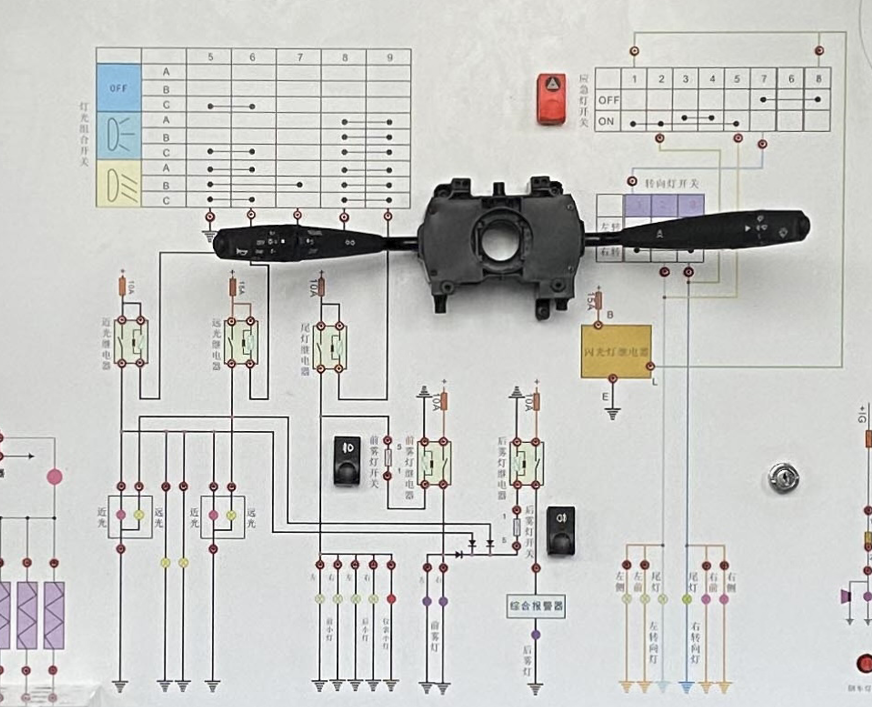

2. 東風EQ1120G全車電器實訓臺面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析汽車整車電器各系統的工作原理。
3. 東風EQ1120G全車電器實訓臺示教板面板上安裝有檢測端子，可直接在面板上檢測汽車整車電器各系統電路元件的電信號，如電阻、電壓、電流、頻率信號等。
4. 東風EQ1120G全車電器實訓臺設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔，帶自鎖腳輪裝置，底座上配有40cm的桌面，臺面鋪裝32mm厚彩色高密度復合板，方便放置資料、輕型檢測儀器等。
三、技術規格
    外形尺寸（約）：2080×700×1900mm(長×寬×高)
    動力電源：三相四線(或三相五線)380V±10% 50Hz
    工作電壓：直流24V
    工作溫度：-40℃～+50℃
    三相異步電動機
    型號：YT 100L1-4
    電壓：AC 220V/380V
    功率：2.2KW
    轉速：1420r/min
四、基本配置（每臺）

序號	名稱	規格型號	單位	數量
1	面板	裝有各種檢測端子以及彩色電路圖	套	1
2	點火開關		個	1
3	組合儀表	原車	套	1
4	組合開關	原車	套	1

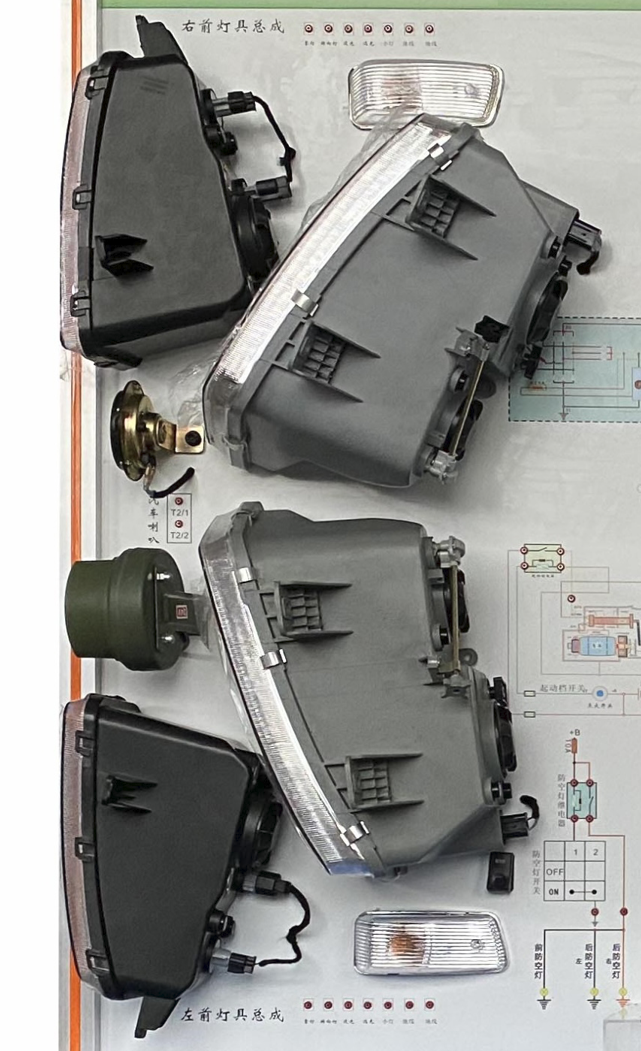

5	左右前大燈總成	原車	套	1
6	左右前霧燈	原車	套	1
7	左右轉向燈	原車	套	1
8	左右轉向邊燈	原車	套	1
9	左右組合尾燈	原車	套	1
10	牌照燈	原車	套	1
11	燈光開關	原車	套	1
12	剎車燈開關	原車	套	1
13	倒車燈開關	原車	套	1
14	危險燈開關	原車	套	1
15	線束		套	1
16	雨刮總成	原車	套	1
17	雨刮控制繼電器	原車	個	1
18	噴水電機	原車	套	1
19	噴水壺	原車	套	1
20	喇叭	原車	個	2
21	喇叭繼電器	原車	個	1
22	霧燈繼電器	原車	個	1
23	起動機總成	原車	臺	1
24	發電機總成	原車	臺	1
25	三相異步電動機	YT 100L1-4	臺	1
26	蓄電池		臺	2
27	保險絲盒		個	1
28	電源總開關	50A	個	1
29	移動臺架(帶自鎖腳輪裝置)	2080×700×1800mm(長×寬×高)	臺	1
30	故障模擬與排除裝置		套	1
31	教師手冊		套	1
32	合格證與保修卡		套	1

友情提示：

1、貨品驗收：閣下收貨時請檢查東風EQ1120G全車電器實訓臺的貨品外觀，核實東風EQ1120G全車電器實訓臺的數量及配件，拒收處于受損狀態的東風EQ1120G全車電器實訓臺；

2、質保：頂邦將為閣下提供東風EQ1120G全車電器實訓臺產品說明書內的質保條件和質保期，在質保范圍內提供對東風EQ1120G全車電器實訓臺的免費維修，超出條件承諾時提供對東風EQ1120G全車電器實訓臺的有償維修；

3、退換貨：閣下單方面原因?qū)е碌臇|風EQ1120G全車電器實訓臺選型錯誤或東風EQ1120G全車電器實訓臺購買數量錯誤，造成東風EQ1120G全車電器實訓臺的退換貨要求，將不被接受；

4、貨期：東風EQ1120G全車電器實訓臺的發貨期為參考值，如您需要了解東風EQ1120G全車電器實訓臺的精確貨期，請與頂邦的銷售人員聯系；

5、如閣下對東風EQ1120G全車電器實訓臺有任何疑問，請致電：021-36334717 ，我們將由專業人士為您提供有關東風EQ1120G全車電器實訓臺的咨詢。
