配置方案
| 序號 | 名稱 | 型號 | 參數 | 數量 | 單位 |
| RJ | 軟件 | RJ-01 | 多種數據顯示方式：數據表格、點線圖、數字儀表,指針儀表等，實驗數據可以導出到Excel或Word。多種實驗數據的分析工具（線性擬合、曲線擬合、積分等）；能重現實驗過程，并生成數據和文本的實驗文件；多次實驗曲線可同屏顯示,多個顯示方式可同屏顯示。 | 15 | 套 |
| 1 | 數據采集器 | DB101 | 四通道并行采集， 不分?jǐn)?shù)字模擬通道；支持USB即插即用，直接供電，最大取樣率達到100K。 | 15 | 臺 |
| 2 | 數字化便攜式智能儀 | DB201 | 專用圖形數據采集器,7寸TFT數字真彩LCD觸摸顯示,分辨率800*480,最高采樣率可達10K,大容量3000mA鋰電池可至少工作8小時.2GB內存,SD卡存儲, 外接電源12V,具備1個USB2.0接口,可同時接入4個傳感器,即插即用,自動識別.具備了手持設備的便攜性.采集器可脫離電腦獨立使用,充分滿足戶外采集數據、保存實驗數據及回看實驗的功能。采集器與電腦之間通過藍牙傳輸數據，實時實驗數據和圖像可以傳輸至電腦，配合相關軟件在電腦上和采集器上同時觀看實驗。 | 15 | 臺 |
| 3 | 智能采集系統 | DB301 | 13寸彩色LCD（1280*800）顯示、內置大容量鋰電池，續航時間不低于作2小時、1GB內存，可脫離電腦使用，方便用戶室外采集數據。自帶存儲（不少于160G），具備至少3個USB接口、1個網絡接口，1個VGA接口。內置數字化實驗分析系統軟件，可升級軟件，以支持新開發的傳感器或新增加的功能，確保系統具備良好的可擴展性。須配置2.4G無線傳輸模塊，自動識別新加入傳感器，即插即用。支持至少3個傳感器，同時采集不同數據。采集器與電腦之間還可通過藍牙傳輸數據,軟件支持windows7操作系統； | 15 | 臺 |
| 4 | 電流傳感器 | DB1001 |
量程：-2A～+2A； 分度：0.001A 支持與采集器的有線通訊,無線通訊和獨立數據顯示三種方式 |
14 | 只 |
|
無線電流 傳感器 |
DB1001-W |
量程：-2A～2A；分辨率：0.001A 一體化設計,通過2.4G無線傳輸實驗數據,自帶電池及充電模塊。 |
1 | 只 | |
| 5 | 微電流傳感器 | DB1002 |
量程：-2μA～+2μA；分度：0.01μA 支持與采集器的有線通訊,無線通訊和獨立數據顯示三種方式 |
15 | 只 |
| 6 | 電壓傳感器 | DB1003 |
量程：-17V～+17V；分度：0.01V 支持與采集器的有線通訊,無線通訊和獨立數據顯示三種方式 |
14 | 只 |
| 無線電壓傳感器 | DB1003-W |
量程：-17V～+17V；分辨率：0.01V 一體化設計,通過2.4G無線傳輸實驗數據,自帶電池及充電模塊。 |
1 | 只 | |
| 7 | 微電壓傳感器 | DB1004 |
量程：-600mv～+600mv；分度：0.01mv 支持與采集器的有線通訊,無線通訊和獨立數據顯示三種方式 |
15 | 只 |
| 8 | 磁感應傳感器 | DB1005 |
量程：-67mT～+67mT；分度：0.01mT 支持與采集器的有線通訊,無線通訊和獨立數據顯示三種方式 |
15 | 只 |
| 9 | 無線力傳感器 | DB1006-W |
量程：, -50N～+50N；分度：0.01N 一體化設計,通過2.4G無線傳輸實驗數據,自帶電池及充電模塊。 |
2 | 只 |
| 力傳感器 | DB1006 |
量程：-50N～+50N；分度：0.01N 支持與采集器的有線通訊,無線通訊和獨立數據顯示三種方式 |
28 | 只 | |
| 10 | 位移傳感器 | DB1007 |
量程： 4cm～200cm；分度：1mm 由發射與接收兩部分組成。 支持與采集器的有線通訊,無線通訊和獨立數據顯示三種方式 |
30 | 只 |
| 11 | 光電門傳感器 | DB1008 |
量程：﹥10μS 測量物體的擋光時間 支持與采集器的有線通訊,無線通訊和獨立數據顯示三種方式 |
28 | 只 |
| 無線光電門傳感器 | DB1008-W |
量程：﹥10μS 測量物體的擋光時間 一體化設計,通過2.4G無線傳輸實驗數據,自帶電池及充電模塊. |
2 | 只 | |
| 12 | 聲波傳感器 | DB1009 |
量程：20HZ~20000HZ；分度：0.5HZ 支持與采集器的有線通訊,無線通訊和獨立數據顯示三種方式 |
15 | 只 |
| 13 | 聲強傳感器 | DB1016 |
量程：40dB～120dB；分度：0.1dB 支持與采集器的有線通訊,無線通訊和獨立數據顯示三種方式 |
15 | 只 |
| 14 | 壓強傳感器 | DB1011 |
量程：0kPa～700kPa；分度：0.1kPa,配有一個注射針筒,可直接測量氣體的絕對壓強. 支持與采集器的有線通訊,無線通訊和獨立數據顯示三種方式 |
15 | 只 |
| 15 | 濕度傳感器 | DB2032 |
量程：0～100%，分度：5％ 支持與采集器的有線通訊,無線通訊和獨立數據顯示三種方式 |
15 | 只 |
| 16 | 光強度傳感器 | DB1017 |
量程：0～15000Lux； 分度：1Lux 支持與采集器的有線通訊,無線通訊和獨立數據顯示三種方式 |
15 | 只 |
| 17 | 溫度傳感器 | DB1010 |
量程：-25℃～+125℃；分度：0.05℃ 4mm不銹鋼探針,可測量各種物體和溶液的溫度 支持與采集器的有線通訊,無線通訊和獨立數 據顯示三種方式 |
15 | 只 |
| 18 | 加速度傳感器 | DB1013 |
量程：-6g～6g，分度：0.0005g 三維測量 支持與采集器的有線通訊,無線通訊和獨立數據顯示三種方式 |
14 | 只 |
|
無線加速度 傳感器 |
DB1013-W |
量程：3D/±5g；分辨率：0.0005g 一體化設計,通過2.4G無線傳輸實驗數據,自帶電池及充電模塊. |
1 | 只 | |
| 19 | 快速響應傳感器 | DB3046 |
量程：-0℃~+70℃；分度：0.15℃ 支持與采集器的有線通訊,無線通訊和獨立數據顯示三種方式 |
15 | 只 |
| 20 | 輻射傳感器 | DB1022 |
量程：0～40000cpm； 分度：1cpm 支持與采集器的有線通訊,無線通訊和獨立數據顯示三種方式 |
15 | 只 |
| 21 | 長距傳感器 | DB1018 |
量程：0.4m-10.0m；分度2mm 支持與采集器的有線通訊,無線通訊和獨立數據顯示三種方式 |
15 | 只 |
| 22 |
旋轉運動 傳感器 |
DB1026 |
量程：無限值；分度：0.72度 支持與采集器的有線通訊,無線通訊和獨立數據顯示三種方式 |
15 | 只 |
| 23 | 示波器傳感器 | DB1015 |
量程;-30V～+30V；分辨率;30KS/s 支持與采集器的有線通訊,無線通訊和獨立數據顯示三種方式 |
15 | 只 |
| 24 | 指南針傳感器 | DB1065 |
量程：指北針 精度﹤1° 支持與采集器的有線通訊,無線通訊和獨立數據顯示三種方式 |
15 | 只 |
| 25 |
電子羅盤 傳感器 |
DB1047 | 量程：方向0-359°；精度﹤1°；可以指示與北極相差精確角度。支持與采集器的有線通訊,無線通訊和獨立數據顯示三種方式 | 15 | 只 |
| 26 | 二維運動發射傳感器 | DB1058 | 鋰電池供電，量程0cm~200cm。分度：1mm，配用鋰電池1節及充電器一套 | 15 | 套 |
| 27 | 二維運動接受傳感器 | DB1058 | 與計算機USB接口通訊，接受發射器信號并傳輸?shù)接?jì)算機，采集頻率50Hz。 | 15 | 套 |
| 28 |
相對氣壓 傳感器 |
DB1012 |
量程：-10Kpa～10Kpa；分度：0.1 Kpa 支持與采集器的有線通訊,無線通訊和獨立數據顯示三種方式 |
15 | 只 |
| 29 | 附件1 | 幻影立體專制箱：50cm*30cm22cm | 15 | 只 | |
| 鋁合金手提箱48*27*18cm | |||||
| 30 | 附件2 |
數據線一條、傳感器連接線4條、 12V直流電源一只 |
15 | 套 | |
| 31 | 附件3 | 光盤存儲，使用手冊、技術資料等 | 15 | 套 |

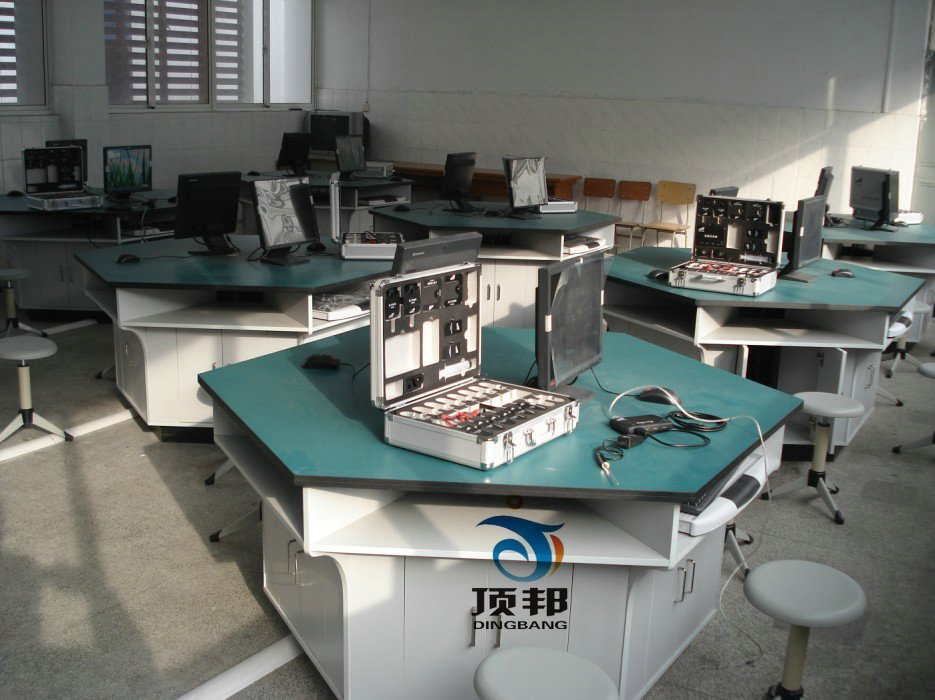

1.建議初級配置:生物數字化實驗室配置15套傳感器，其中學生用14套（學生4人/組），教師用1套，同時滿足56人標準班的實驗需要。
2.常規配置：29套傳感器，其中學生用28套（學生2人/組），教師用1套，以此類推。
3.如選數據采集器序號1，建議教師配備一套數字化便攜式智能儀。
實驗內容：
物理：
實驗一、勻變速直線運動的位移
實驗二、研究自由落體運動
實驗三、加速度與拉力的關系
實驗四、加速度與質量的關系
實驗五、彈簧振子的研究
實驗六、阻尼振動
實驗七、探究彈力與彈簧伸長量的關系
實驗八、靜摩擦力
實驗九、牛頓第三定律
實驗十、超重與失重
實驗十一、做功改變物體的內能
實驗十二、銅絲的熱脹冷縮
實驗十三、液體蒸發溫度下降
實驗十四、玻意耳定律
實驗十五、頻率與音調的關系
實驗十六、光導現象
實驗十七、電容器充放電與串并聯
實驗十八、傳感器的簡單應用
實驗十九、整流與濾波
實驗二十、歐姆定律
實驗二十一、導體的伏安特性
實驗二十二、描繪小燈泡的伏安特性曲線
實驗二十三、探測磁體周圍的磁場
實驗二十四、探測直導線周圍的磁場
實驗二十五、通電螺線管的磁感應強度測量
實驗二十六、通電螺線管的磁感應強度與電流的關系
實驗二十七、電磁感應現象
實驗二十八、微弱磁通量變化時的感應電流
實驗二十九、交流電波形
實驗三十、自感現象
實驗三十一、RC、RL移相
實驗三十二、LC振蕩
