主頁 > 產品介紹 > 農機教學設備 > 大型拖拉機液壓系統實訓臺

[規格型號]：	DB-5223
[產品名稱]：	大型拖拉機液壓系統實訓臺
[價　　格]：	詢價
[產品參數]：	請聯系客服
[在線客服]：	QQ在線 QQ在線
[微　　信]：	13817525788

產品介紹：

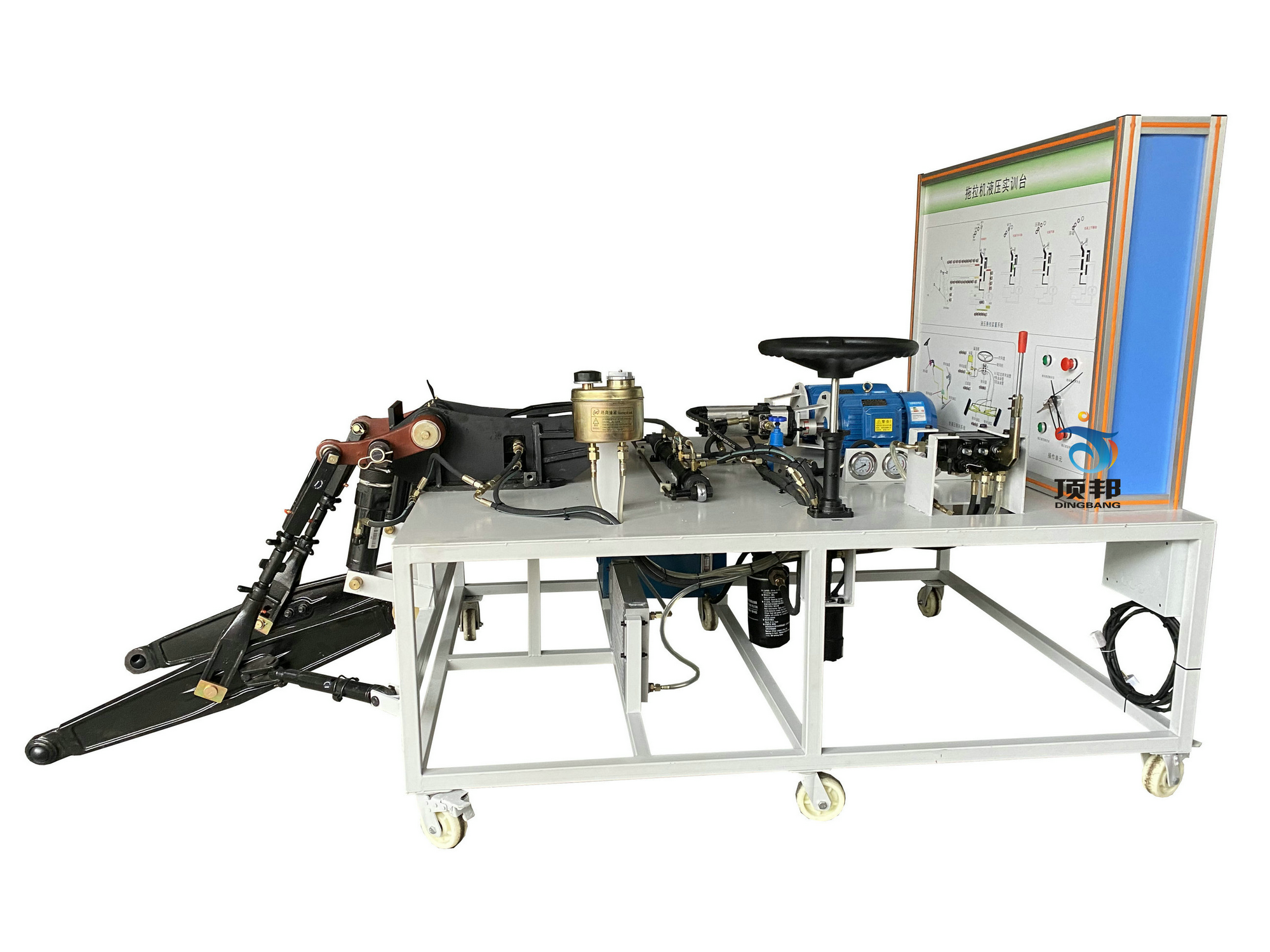

DB-5223 大型拖拉機液壓系統實訓臺

一．產品簡介
大型拖拉機液壓系統實訓臺以全新東方紅 LX1804液壓操縱機構系統實物為基礎，系統實物合理裝配在鋼制移動臺架上，可對拖拉機整機液壓操縱機構與轉向系統進行模擬工作、及故障檢測與診斷等工況的實際操作，真實展示拖拉機液壓操縱機構與轉向系統結構與原理及工作過程。適用于各類型院校及培訓機構對拖拉機液壓操縱機構與轉向系統理論和維修實訓的實訓教學需要。
大型拖拉機液壓系統實訓臺實訓功能齊全、操作方便、安全可靠、美觀大方。
二．結構組成
大型拖拉機液壓系統實訓臺拖拉機液壓操縱機構總成、工作裝置、液壓泵總成、操作機構與轉向系統等附件、油壓壓力表、各類型控制閥及油管、電動機、移動臺架等、臺架操作說明書、實驗指導書等附件。
配套拖拉機液壓操縱機構彩色原理圖板,及安裝閃爍燈條與工作工況同步顯示。
三．功能特點
1．電動機驅動液壓泵提供動力，可動態演示拖拉機液壓操縱機構與轉向系統工作原理與過程。
2．設備可簡易實現拖拉機液壓操縱機構與轉向系統保養與維護操作。
3．設備可實現拖拉機液壓操縱機構與轉向系統拆裝和工況演示。
4．實訓臺加裝電源及轉動部件等安全保護裝置。
5.所有液壓油路均采用透明軟管演示。
6．實訓臺底座部分采用鋼性結構焊接，臺架表面采用烤漆工藝，帶萬向自鎖腳輪裝置。
7.控制臺采用鋁制材料制作，包括溫度計，警告燈，操作開關等。
四．外形與顏色
設備外形：約2000×900×1200mm(長×寬×高)
設備顏色：白
五．制造工藝
1.設備底座架
1.1鋼性結構焊接
1.2方管：60*60*2.0mm
1.3表面采用亞光灰噴塑工藝，厚度0.3mm.
2.萬向腳輪
前二只萬向帶鎖止功能腳輪
后二只萬向腳輪
腳輪與臺架用M6*4螺絲固定，方便設備維修與維護。
腳輪：200mm×100mm(直徑×寬度)
腳輪支撐：2.0T
六．技術指標
1.工作溫度：-40℃～+50℃
2．主機：原車裝置
3．交流電源：220V/380V
六．基本配置(每臺)

序號	名稱	規格型號	單位	數量
1	液壓操縱機構總成	東方紅 LX1804	套	1
2	工作裝置總成	東方紅 LX1804	套	1
3	加強油缸	東方紅 LX1804	套	1
4	液壓泵總成(轉向與工作裝置主泵)	東方紅 LX1804	套	2
5	轉向油缸	東方紅 LX1804	套	1
6	方向盤總成	東方紅 LX1804	套	1
7	轉向柱總成	東方紅 LX1804	套	1
8	液壓油箱	東方紅 LX1804	套	1
9	電動機	380V4KW	套	2
10	電源箱(帶漏保)	定制	套	1
11	油壓壓力表	定制	只	4
12	原理面板	1200*900mm	套	1
13	閃爍燈條	定制	套	1
14	油壓警告燈	定制	只	2
15	油溫溫度計	定制	只	1
16	透明高壓油管	定制	套	1
17	移動臺架(帶自鎖腳輪裝置)	2000×900×1200mm (長×寬×高)	臺	1
