DB-MTC07 豪沃ZZ1167柴油車全車電器電路綜合實訓臺

　
一、產品簡介
豪沃ZZ1167柴油車全車電器電路綜合實訓臺采用全新豪沃ZZ1167N4617D1運輸車柴油機整車電器實物為基礎，充分展示汽車儀表系統、燈光系統、雨刮系統、喇叭系統、發動機電器系統、起動系統和充電系統等汽車電器各系統的組成結構和工作過程。
適用于學校對整車電器理論和維修實訓的教學需要。

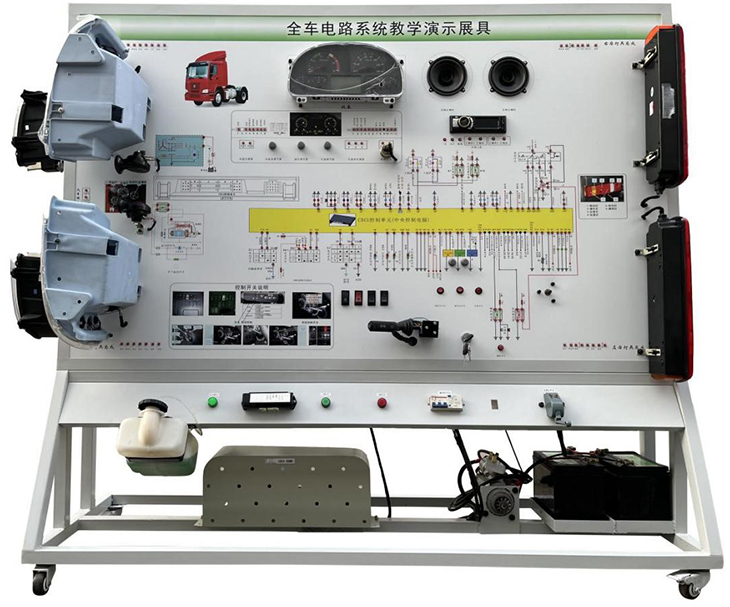

豪沃ZZ1167柴油車全車電器電路綜合實訓臺

二、功能特點
1.真實可運行的汽車整車電器系統，充分展示汽車整車電器系統的組成結構。
接通電源，操縱示教板上的各種電器開關、按鈕、真實演示汽車儀表系統、燈光系統、雨刮系統、喇叭系統、發動機電器系統、起動系統和充電系統等汽車電器各系統的工作過程。
2.設備面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析汽車整車電器各系統的工作原理。
3.示教板面板上安裝有檢測端子，可直接在面板上檢測汽車整車電器各系統電路元件的電信號，如電阻、電壓、電流、頻率信號等。
4.設備面板部分采用面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置。
5.實訓臺結構組成:燈光系統、儀表系統、起動系統、充電系統、喇叭系統、雨刮系統、音響系統、翹板開關、
繼電器、故障設置系統、移動臺架等。
6.通過外接式的檢測端子，可無損線束直接在面板上進行各傳感器、執行器和電路參數的檢測與分析;數字電壓表可代替萬用表測量相關的電壓值。
7.儀表顯示單元實時顯示發動機的各項數據，LED燈顯示或執行器的工作狀態，高精度數字電壓表實時顯示各傳感器或執行器的電壓值等。
8.配備智能化故障設置和考核系統:可自由設定任意處電路的線路斷路、對地短路、接觸不良等不少于5類的故障現象，能夠設置與控制模塊腳有關的各種常見故障，可根據設備使用要求調整故障設置點的數量和類型。
9.★配套"汽車電子實訓仿真軟件" （提供演示視頻）
軟件功能：
(1)軟件包含汽車6個系統：汽車燈光系統、啟動系統、充電系統、雨刮系統、儀表系統、中控與車窗系統。
(2)軟件與實物完美結合，軟件的原理圖、外形圖和電路圖與實物一模一樣；
(3)系統帶有背景音，可以按照教學條件打開或關閉。
(4)軟件內部空間為寬敞明亮的教室，原理圖、線路圖和實物零部件為高清顯示。
(5)360度旋轉，簡單控制放大、拉近、縮小、旋轉、便于多個角度觀察每一個細節，可以查看設備的任何位置。全程無死角。
(6)連線功能：進入連線功能后，界面的原理圖出現，點擊每個零部件的接線端子，系統自動顯示待連接狀態，點擊正確的連接點后，線路的線條自動出現。并有聲音提示。點擊錯誤的連線點時，系統發出報警。拉出側菜單可觀察點擊連線的進度。連線完成后，進行下一項。
(7)動態測試功能，連線正確的狀態下，進入測試實訓功能，操作相應開關，相應的系統進入工作狀態。如點擊點火開關，系統上電，15電源指示燈點亮。點擊啟動開關，啟動機隨機運轉啟動，發動機運行并伴有啟動運行的聲音提示，發電機開始運轉，充電指示燈寫熄滅。
(8)故障設置系統功能：在連線成功后，可以設置多個系統故障。單個故障不低于10個。側面菜單帶有故障文字描述，并伴有中文提示故障是否設置成功。
(9)故障狀態下，可以進入動態測試功能，例如點擊主控開關的左前玻璃升降開關，系統會中文提示語音播報，提示系統出現故障，此時系統將不能再進行運轉測試。例如左前車窗電機不再運轉動作
(10)故障檢測功能：點擊萬用表并打開，調節正確的測量量程，用表筆測試故障系統，萬用表顯示故障點的正常與故障時數據，以判斷那個線路或原件出現問題。
▲要求提供在"汽車電子實訓仿真軟件"軟件來源證明文件,原件備查。
三、技術規格
外形尺寸（約）：2080×700×1900mm(長×寬×高)
動力電源：三相四線(或三相五線)380V±10% 50Hz
工作電壓：直流24V
工作溫度：-40℃～+50℃
三相異步電動機
型號：YT 100L1-4
電壓：AC 220V/380V
功率：2.2KW
轉速：1420r/min
顏色：7032
鋼管：40*40*3mm
機柜：1.5mm冷板沖壓成形，背面設置維修門；
移動腳輪：100*60mm
四、基本配置（每臺）

序號	名稱	規格型號	單位	數量
1	面板	裝有各種檢測端子以及彩色電路圖	套	1
2	點火開關		個	1
3	組合儀表	原車	套	1
4	組合開關	原車	套	1
5	左右前大燈總成	原車	套	1
6	左右前霧燈	原車	套	1
7	左右轉向燈	原車	套	1
8	左右轉向邊燈	原車	套	1
9	左右組合尾燈	原車	套	1
10	牌照燈	原車	套	1
11	燈光開關	原車	套	1
12	剎車燈開關	原車	套	1
13	倒車燈開關	原車	套	1
14	危險燈開關	原車	套	1
15	線束		套	1
16	雨刮總成	原車	套	1
17	雨刮控制繼電器	原車	個	1
18	噴水電機	原車	套	1
19	噴水壺	原車	套	1
20	喇叭	原車	個	2
21	喇叭繼電器	原車	個	1
22	霧燈繼電器	原車	個	1
23	起動機總成	原車	臺	1
24	發電機總成	原車	臺	1
25	三相異步電動機	YT 100L1-4	臺	1
26	蓄電池		臺	2
27	保險絲盒		個	1
28	電源總開關	50A	個	1
29	移動臺架(帶自鎖腳輪裝置)	2080×700×1800mm(長×寬×高)	臺	1
30	故障模擬與排除裝置		套	1
31	教師手冊		套	1
32	合格證與保修卡		套	1
