一、概述
為認真貫徹國家煤礦安全監察局煤安監行管〔2016〕19號“煤礦特種作業安全技術實際操作考試標準”，推進煤礦特種作業實操考試順利實施，我公司技術人員與高校教授及現場專家研究設計制造了目前市場最前沿的這套設備。

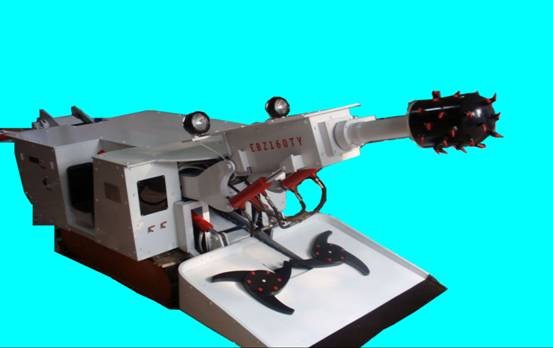

掘進機操作作業實操考試系統，提供有綜掘機司機實操模擬裝置，該模型能清楚的顯示掘進機外觀形狀和動作過程，同時直接反映該設備操作程序及安全防范措施。是井下綜合機械化掘進工作面的生動再現，按實物縮小一定比例仿真制作。實現綜掘機的仿真運行。
二、作用
為從事煤煤礦掘進機操作的人員，提供培訓、實際操作訓練和實際操作考試。
三、基本配置
1.綜掘機司機實操模擬裝置
掘進機切割機構（滾筒和截齒，傳動裝置）、掘進機裝運機構、掘進機行走機構、液壓系統、轉載機構、電氣系統、噴霧降塵系統、機架�？刂崎_關（靜態）1臺，金屬仿真制作。
2.瓦斯傳感器     1個
不銹鋼外殼,數碼塊顯示
模擬瓦斯?jié)舛�，實現1.0%報警,1.5%斷電
規格：200mm×50mm×300mm
四、主要技術參數
可實現的功能:
1.能進行作業環境安全檢查。 （煤礦掘進機操作作業安全技術實際操作考試標準表 K1能進行掘進機作業前的安全檢查）
2.能進行運行裝置安全檢查。（煤礦掘進機操作作業安全技術實際操作考試標準表 K1能進行掘進機作業前的安全檢查）
3.能進行試運轉安全操作。（煤礦掘進機操作作業安全技術實際操作考試標準表 K1能進行掘進機作業前的安全檢查）
4.能進行開機安全操作。（煤礦掘進機操作作業安全技術實際操作考試標準表K2掘進機安全操作）
5. 截割安全操作。（煤礦掘進機操作作業安全技術實際操作考試標準表K2掘進機安全操作）
6.停機安全操作。（煤礦掘進機操作作業安全技術實際操作考試標準表K2掘進機安全操作）
7. 收工安全操作。（煤礦掘進機操作作業安全技術實際操作考試標準表K2掘進機安全操作）
五、技術指標：
模型按實際仿真制作，電動演示各系統的工作原理，仿真模擬實際操作。主體采用金屬制作。設備表面處理彩噴涂金屬烤漆。
實現動作：（1）運載（2）切割臂：上、中、下；左、中、右；伸、中、縮（3）切割頭的旋轉；（4）星輪的旋轉；（5）機體的移動：前進、停止、后退；左拐、右拐（6）照明；（7）前鏟：升、中、落（8）后撐：上、中、下。（9）實現機載瓦斯斷電儀的報警和斷電
六、技術要求及主要參數：
（1）材質：型鋼、國標液壓泵、液壓缸和液壓元件。設備表面處理均彩噴涂金屬烤漆。
（2）用電電壓：380V
（3）規格：3300mm×900mm×1300mm
