槽系夾具拆裝教學模型
[規格型號]: DB-MX66
[產品名稱]: 槽系夾具拆裝教學模型
[價  格]: 詢價
[產品參數]: 請聯系客服
[在線客服]: QQ在線 QQ在線
[微  信]: 13817525788
產品介紹:

一、槽系夾具拆裝教學設備概述
  槽系夾具拆裝教學模型是根據工業用槽系組合夾具演變而成,采用全鋁合金為原材料,精細加工而成。并配有夾緊工件;做了氧化處理,使用壽命大大提高;重量更輕,適合學生動手搭接組裝夾具,降低操作難度,安全性方面也得到保障。為高校提供一個既價格實惠,又能滿足教學需求的教學新型產品;節約成本,具有前瞻性和指引性。是日常機械拆裝實驗室中較為實用的教學用具。

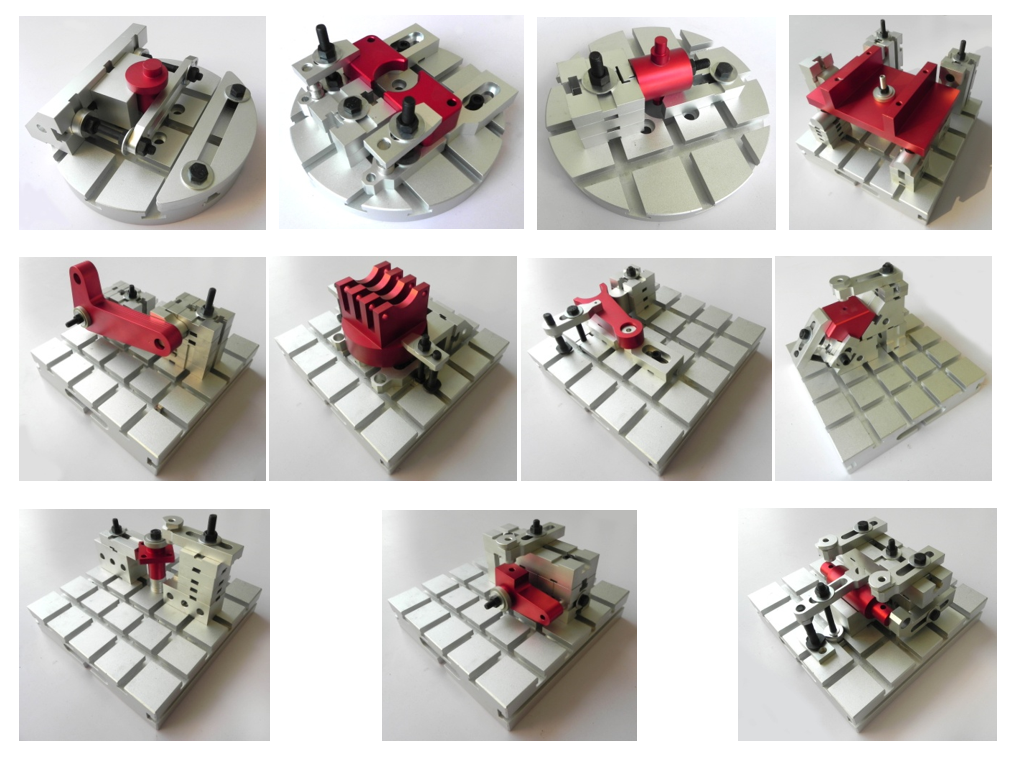

槽系夾具拆裝教學模型
槽系夾具拆裝教學模型
二、技術參數
1、
槽系夾具拆裝教學模型材質為鋁合金,表面采用噴砂氧化處理。
2、
槽系夾具拆裝教學模型能搭建15種槽系組合夾具方案;

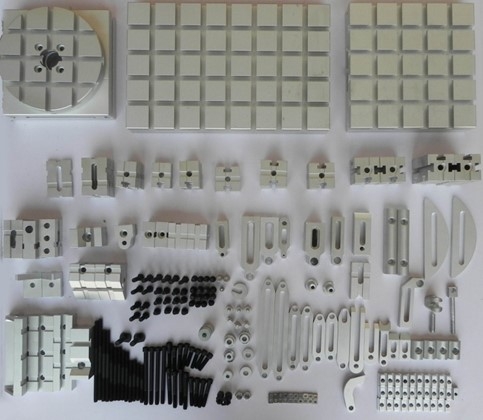

三、槽系組合夾具配置清單

序號 名稱 數量
1 正方形基礎板SJ2225-Z100_3 1
2 伸長板SJ2225-Z261_3 1
3 端孔定位支撐SJ2225-Z282_3 1
4 三槽正方形支撐SJ2225-Z205_2 2
5 等長雙頭螺柱B級[GBT901-1988][M10×140] 2
6 大墊圈_A級[GBT96_1-2002][10] 6
7 1型六角螺母_A級和B級[GBT6170-2000][M10] 4
8 V型支撐SJ2225-Z241_2 1
9 雙槽正方形墊板SJ2225-Z201_3 1
10 單面槽鉆模板SJ2225-Z411_5 2
11 快換鉆套SJ2225-Z441_36 2
12 偏心鉆模板SJ2225-Z400_5 1
13 叉型壓板SJ2225-Z530_1 1
14 T型鍵 2
15 圓形定位圈 1
16 T型鍵19 3
17 T型鍵14 1
18 六角頭螺栓全螺紋_C級[GBT5781-2000][M10×25] 1
19 六角頭螺栓全螺紋_C級[GBT5781-2000][M10×80] 2
20 等長雙頭螺柱B級[GBT901-1988][M10×130] 1
21 正方形基礎板 1
22 長方形墊板1 3
23 長方形墊板2 6
24 雙槽正方形墊板1 2
25 雙槽正方形墊板2 2
26 雙槽正方形墊板3 2
27 T型鍵14 1
28 定位墊塊 1
29 double end stud 30(clamping ty31pe)grade b 32gb-2 2
30 平墊33圈A級[GBT97_1-234002][10] 4
31 1型六角螺母35_A級和B級[GBT613670-2000][M1037] 1
32 沉孔鉆模板38SJ2225-Z412_1 1
33 39菱形定位銷SJ240225-Z315_8 1
34 快換墊圈SJ2225-Z643_1 2
35 T型鍵19 4
36 大墊圈_A級[GBT96_1-2002][10] 2
37 T型鍵 1
38 等長雙頭螺柱B級[GBT901-1988][M10×130] 1
39 等長雙頭螺柱B級[GBT901-1988][M10×100] 2
40 六角頭螺栓全螺紋_C級[GBT5781-2000][M10×40] 1


友情提示:

1、貨品驗收:閣下收貨時請檢查槽系夾具拆裝教學模型的貨品外觀,核實槽系夾具拆裝教學模型的數量及配件,拒收處于受損狀態的槽系夾具拆裝教學模型;

2、質保:頂邦將為閣下提供槽系夾具拆裝教學模型產品說明書內的質保條件和質保期,在質保范圍內提供對槽系夾具拆裝教學模型的免費維修,超出條件承諾時提供對槽系夾具拆裝教學模型的有償維修;

3、退換貨:閣下單方面原因?qū)е碌牟巯祳A具拆裝教學模型選型錯誤或槽系夾具拆裝教學模型購買數量錯誤,造成槽系夾具拆裝教學模型的退換貨要求,將不被接受;

4、貨期:槽系夾具拆裝教學模型的發貨期為參考值,如您需要了解槽系夾具拆裝教學模型的精確貨期,請與頂邦的銷售人員聯系;

5、如閣下對槽系夾具拆裝教學模型有任何疑問,請致電:021-36334717 ,我們將由專業人士為您提供有關槽系夾具拆裝教學模型的咨詢。
