車刀量角儀
[規格型號]: DB-CJLJY
[產品名稱]: 車刀量角儀
[價  格]: 詢價
[產品參數]: 請聯系客服
[在線客服]: QQ在線 QQ在線
[微  信]: 13817525788
產品介紹:

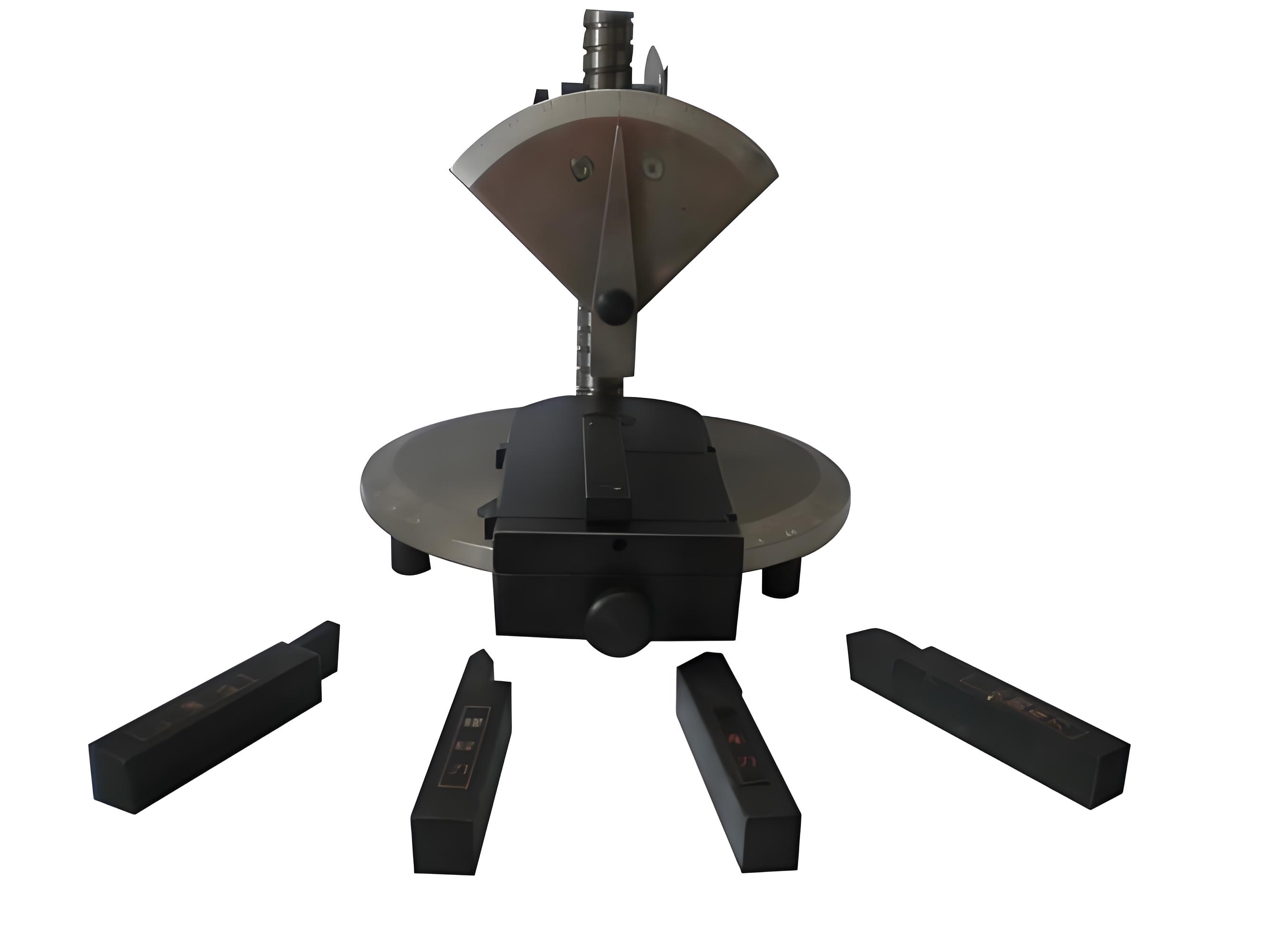

DB-CJLJY 車刀量角儀

車刀量角儀
車刀量角儀

一、功能特點
  車刀量角儀是一種專用的測量工具,主要用于測量車刀的標注角度。它能精確測量車刀主剖面參考系和法剖面參考系的基本角度,對于確保刀具制造和機械加工的精度至關重要。
  車刀量角儀的使用原理是:按照車刀靜態角度的定義,在刀刃的選定點上,使用量角儀的指針平面(或側面或底面)與構成被測角度的面或線緊密貼合(或相平行、或相垂直),從而精確地測量出所需的角度。
  在實際應用中,車刀量角儀能測量多種角度,包括主偏角、副偏角、刃傾角等。主偏角是在基面上測量的主切削刃與車刀進給方向之間的夾角;副偏角則是在基面上副切削刃與車刀進給方向之間的夾角;而刃傾角則是在切削平面上測量的主切削刃與基面間的夾角。這些角度的測量對于刀具的性能和切削效果有著直接的影響。
  車刀量角儀不僅是刀具制造廠和機械工廠工具車間測量角度的輔助工具,也是金屬工藝學及切削原理課程教學與實驗的必備儀器。通過使用車刀量角儀,學生可以親手測量刀具角度,從而增加對刀具角度的理解和認識。
  車刀量角儀主要用測量各種車刀主剖、法剖面、縱剖面的ISO制的幾何角度。是金屬工藝學及切削原理課程教學與實驗的必備儀器之一,也是金工實習實踐中磨刀必備儀器。
二、主要參數
材料:45#鋼制
處理工藝:淬火
測量范圍:(1)前角測量范圍、(2)后角測量范圍、(3)量?jī)A角測量范圍、(4)主(副)偏角測量范圍
誤差范圍:±3度
標配帶有:實驗操作指導書。
三、規格:
1.配四把車刀
45°車刀(車外圓、平端面、倒角)、
90°車刀(精車刀、車外圓、平端面)、
75°車刀(精車刀、車外圓、平端面)、
切刀(切斷、切槽)
2.精度
7~8級左右
3.規格
(長×寬×高)約:265×220×250mm



友情提示:

1、貨品驗收:閣下收貨時請檢查車刀量角儀的貨品外觀,核實車刀量角儀的數量及配件,拒收處于受損狀態的車刀量角儀;

2、質保:頂邦將為閣下提供車刀量角儀產品說明書內的質保條件和質保期,在質保范圍內提供對車刀量角儀的免費維修,超出條件承諾時提供對車刀量角儀的有償維修;

3、退換貨:閣下單方面原因?qū)е碌能嚨读拷莾x選型錯誤或車刀量角儀購買數量錯誤,造成車刀量角儀的退換貨要求,將不被接受;

4、貨期:車刀量角儀的發貨期為參考值,如您需要了解車刀量角儀的精確貨期,請與頂邦的銷售人員聯系;

5、如閣下對車刀量角儀有任何疑問,請致電:021-36334717 ,我們將由專業人士為您提供有關車刀量角儀的咨詢。
