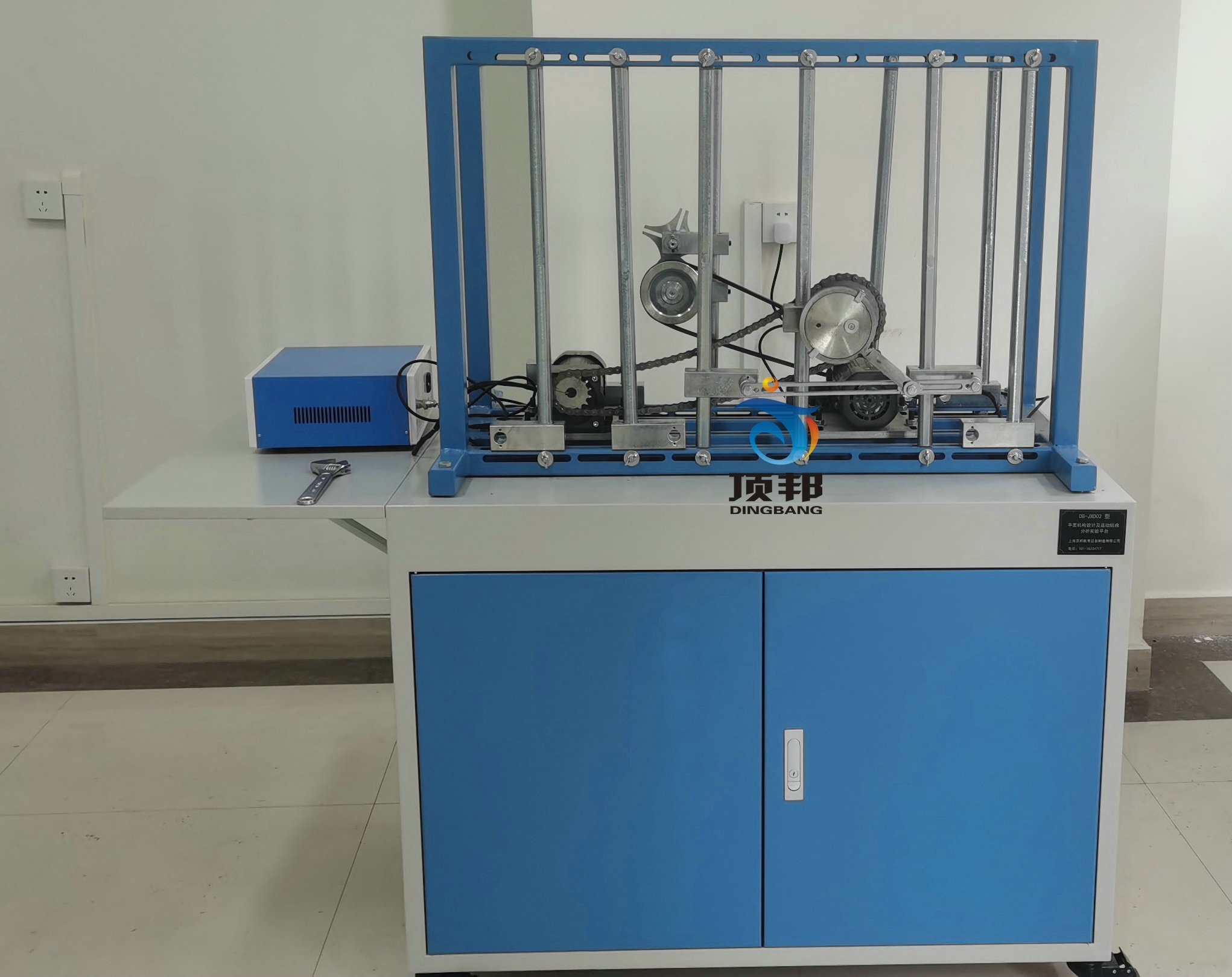

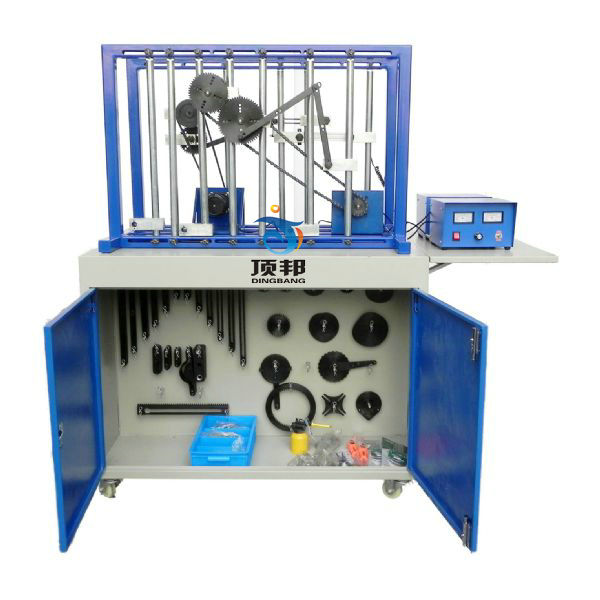

DB-JXD02 平面機構設計及運動組合分析實驗臺

一．實驗內容
1．平面機構創新設計：學生根據所學知識和實驗臺提供的零件庫，設計平面機構傳動方案。
2．平面機構拼裝：學生可根據本實驗臺提供的13種以上傳動方案或自己的設計方案進行組裝。
3．平面機構運動學測試及仿真實驗：學生通過對自己設計的平面機構進行測試分析、運動分析、實驗結果分析。

二、性能特點
1，采用全鋼制結構，工作臺架采用雙面操作設計，美觀大方，適用性強，操作方便。
2．所有桿構件長度及滑塊偏心距均可進行無級調節，分析該參數改變對機構運動特性的影響。
3．該實驗臺集平面機構設計、拼裝、測試及性能分析與一體，培養學生綜合設計、創新能力、工程實踐能力、分析問題和解決問題的能力。
4．該實驗臺采用適應高速動態參數測試的PCI數模采集卡進行數據采集，測試速度快、精度高、性能穩定。
5．計算機測試分析軟件功能強大，可自動或人機結合進行測試分析、運動模擬、理論仿真、保存數據和提交實驗報告模板。
三、主要技術參數：
交流帶減速器電機： 90W   220V
測試傳感器：
1、角位移傳感器：輸出電壓：0-5V   脈沖數：500P  1支
2、直線位移傳感器：輸出電壓：0-5V   量程：200L  1支
四、提供15種拼裝方案
1、曲柄滑塊機構
2、曲柄導桿機構
3、曲柄導桿滑塊機構
4、曲柄搖塊—齒輪齒條機構
5、曲柄搖塊機構
6、雙曲柄搖塊機構
7、曲柄搖桿機構
8、凸輪機構
9、槽輪機構
10、齒輪—曲柄搖桿機構
11、齒輪—曲柄導桿滑塊機構
12、齒輪—曲柄導桿搖桿機構
13、齒輪—曲柄搖塊機構
14、齒輪—曲柄滑塊機構
15、齒輪—槽輪機構
可以組合其他拼接機構
配置清單：單位

序號	名稱	規格型號	數量
1	方鋼支架與柜體		1臺
2	支架電機底座		2臺
3	支架立柱	Ф25×625.5	12根
4	支架螺釘		24個
5	支架套管		24個
6	支架蝶形螺母	M8	24個
7	平墊圈	12#	24個
8	固定電機螺栓	六角頭M6×30	8個
9	固定電機螺母	M6	8個
10	固定電機彈簧墊圈	6#	8個
11	固定機座螺栓	六角頭M8×25	8個
12	SPZ型V帶	L_P=900	2根
13	SPZ型V帶輪1	D₁=50	2只
14	SPZ型V帶輪2	D₂=100	2只
15	08A型鏈輪	Z=15	1只
16	08A型鏈輪	Z=30	1只
17	鏈條	08A-1-70	1根
18	主動軸	L=85	8根
19	主動軸	L=79	4根
20	主動軸	L=116	2根
21	從動軸	L=56.6	8根
22	行星齒輪軸		4根
23	C型平鍵	5×12	20個
24	C型平鍵	4×12	2個
25	軸用擋圈	24#（棘輪用）	2個
26	軸用擋圈	12#（行星齒輪用）	4個
27	卡環		20個
28	蝸桿	m=2.5	1個
29	蝸輪	m=2.5	1個
30	齒輪	m= 2.5 ，z=60	1個
31	齒輪	m= 2.5 ，z=50	1個
32	齒輪	m= 2.5，z=44	1個
33	齒輪	m=2.5 ，z=32	1個
34	齒輪	m=2.5 ，z=20	1個
35	齒輪	m=2.5 ，z=60(內齒輪)	1個
36	齒輪	m= 2.5 ，z=20(內孔10)	2個
37	齒輪	m=2.5，z=30（斜齒輪）	2個
38	齒輪	M=2，z=30（錐齒輪）	2個
39	齒輪	m=2.5，z=30	1根
40	凸輪	余弦運動型	1個
41	凸輪	直線運動型	1個
42	凸輪	拋物線型	1個
43	槽輪	4槽	1個
44	槽輪撥盤一		1個
45	槽輪撥盤二		1個
46	槽輪銷釘		1個
47	棘輪	Z=24	1個
48	棘輪搖臂		1個
49	棘輪撥齒		2個
50	偏心輪	Ф100	1個
51	偏心輪柄		1個
52	偏心輪壓塊		2個
53	壓塊螺釘	M4×8	3個
54	萬向節		2套
55	萬向節軸		4個
56	滑塊	40×40×116	12只
57	滑塊螺栓	內六角M8×12	12個
58	T型槽滑塊	30×30×31	4個
59	T型滑塊	15×20×40	8個
60	螺釘	M8×20	8根
61	螺釘	M8×27.5	8根
62	螺釘	M8×29.5	8根
63	螺釘	M8×30.5	8根
64	螺釘	M8×32.5	8根
65	螺釘	M8×33.5	8根
66	螺釘	M8×36.5	8根
67	螺釘	M8×40.5	8根
68	螺釘	M8×42.5	8根
69	連桿1	100U	4根
70	連桿2	150U	4根
71	連桿3	200U	4根
72	連桿4	250U	4根
73	連桿5	300U	4根
74	連桿6	350U	4根
75	連桿7	100	4根
76	連桿8	150	4根
77	連桿9	200	4根
78	連桿10	250	4根
79	連桿11	300	4根
80	連桿12	350	4根
81	連桿13	96	8個
82	連桿14	25	8個
83	連桿15	50	8個
84	連桿16	60.5	8個
85	連桿17	圓弧槽160	2個
86	齒輪連桿		4個
87	螺釘套	M8×17	8個
88	螺釘套	M8×24	8個
89	螺釘套	M8×28	8個
90	螺釘套	M8×31	8個
91	隔套	厚度=2	8個
92	隔套	厚度=3	8個
93	隔套	厚度=4	8個
94	隔套	厚度=5	8個
95	隔套	厚度=14	8個
96	隔套	厚度=15	8個
97	隔套	厚度=24	8個
98	隔套	厚度=5（薄）	8個
99	銅套		2個
100	軸套	Ф20×80	4個
101	軸套	Ф20×200	4個
102	軸蓋套		12個
103	軸端蓋螺釘	十字槽沉頭M5×16 M5×10	24個
104	螺釘	十字槽M4×12	24只
105	直線位移傳感器	量程：200L	1只
106	角位移傳感器		1只
107	數據采集卡		1張
108	采集卡連接線		1條
109	電腦	選配	1臺

1．配套工具：

序號	名稱	規格型號	數量
110	卡環嵌	軸用	1把
111	內六角板手	1.5mm-10mm(9P)	4套
112	活動板手	6#	2把
113	活動板手	10#	2把
114	直尺	0-300mm	4把
115	十字螺絲刀	Ф5mm	4把
116	小油槍	小型	2把
117	橡皮錘		2把
118	工具箱		4只

附加：
2．電氣控制系統：

序號	名稱	規格型號	數量
119	調速電機		4套
120	電機調速器		4套
121	電源線		4根
122	船型開頭		4只
123	正反轉開關		4只
124	三位旋鈕開關		4個
125	電壓表	0-250V	4個
126	電流表	0-1A	4個
127	電氣控制盒		4套
128	實驗指導書		4套
129	合格證		1張
130	裝箱單		1份
