智能動平衡實驗系統
[規格型號]: DB-PCA2
[產品名稱]: 智能動平衡實驗系統
[價  格]: 詢價
[產品參數]: 請聯系客服
[在線客服]: QQ在線 QQ在線
[微  信]: 13817525788
產品介紹:
DB-PCA2  智能動平衡實驗系統

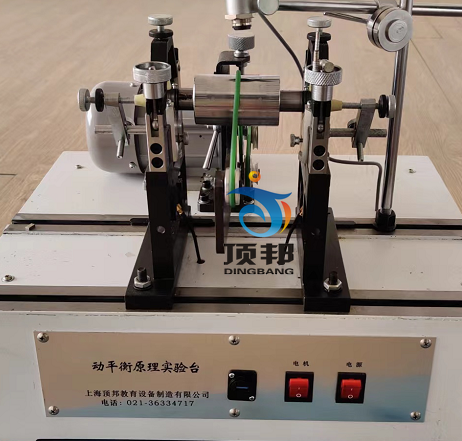

智能動平衡實驗系統

智能動平衡實驗系統
(參考圖)


該智能動平衡實驗系統是一種創新的基于虛擬測試技術的智能化動平衡實驗系統,特別適用于教學動平衡實驗。能在一個硬支承的機架上不經調整即可實現硬支承動平衡的A,B,C尺寸法解算和軟支承的影響系數法解算,既可進行動平衡校正亦可進行靜平衡校正,本系統利用高精度的壓電晶體傳感器進行測量,采用先進的計算機虛擬測試技術、數字信號處理技術和小信號提取方法,達到智能化檢測目的。本系統不但能得出實驗結果,而且通過動態實時檢測曲線了解實驗的過程,通過人機對話的方式生動、形象地完成檢測過程。

實驗內容:
    實驗?zāi)康氖峭ㄟ^實驗對象即轉子的動平衡全過程,以及必要的動手操作,使學生基本掌握:
(1)回轉件動平衡的基本概念
(2)了解動平衡實驗臺的結構及工作原理
(3)轉子的動平衡過程中平衡精度確定和應用動平衡的操作方法

功能及特點:
(1)虛擬智能化測試,儀器界面。采用虛擬器技術使界面美觀,形象,友好。實驗結果以數字,曲線與圖形同時顯示,實驗過程生動形象,操作簡便。
(2)硬支承動平衡采用A、B、C尺寸結算,永久定標具有六種支承方式。
(3)運動狀態實時提示。
(4)具有剩余不平衡量允差設置功能,自動提示合格。
(5)可進行動態過程實驗。該系統不但能夠靜態顯示實驗結果,還可以進行連續不斷的動態過程實驗。在實驗轉子回轉過程中通過數據分析主界面開設了四個窗口,同時動態顯示轉子左右不平衡量信號濾波后曲線、頻譜分析圖、實際偏心量分布圖、實際相位分布圖。通過觀察動態曲線的變化,使學生更加深刻了解動平衡實驗的原理,方法和結果。
(6)采用方便快捷的熱插拔USB硬件接口技術,能有效的與計算機進行連接通訊,使實驗系統安全可靠。
(7)系統通過性強,計算機用戶界面可選擇不同的輥子結構(提供常用六種形式),進行檢測實驗。
(8)系統測量精度高(最小可達殘余不平衡量≤0.03gmm/kg)并具有標定及不平衡量設定報警功能,可方便的用作工業動平衡機。
主要技術參數:
(1) 平衡轉速:約1200r/min,2500r/min兩檔
(2) 工件質量范圍:0.1~5kg
(3) 工件最大外徑:φ260mm
(4) 兩支承間距離:50~400mm
(5) 支承軸徑范圍:φ3~30mm
(6) 圈帶傳動外軸徑范圍:φ25~80mm
(7) 最小可達殘余不平衡量:≤0.3g mm/kg
(8) 一次減低率:≥90%
(9) 測量時間:最長3s
(10) 電機額定功率:P=120W
(11) 電        源:220V交流/50HZ
(12) 外形尺寸:500×400×460(mm)
(13) 重        量:65kg
