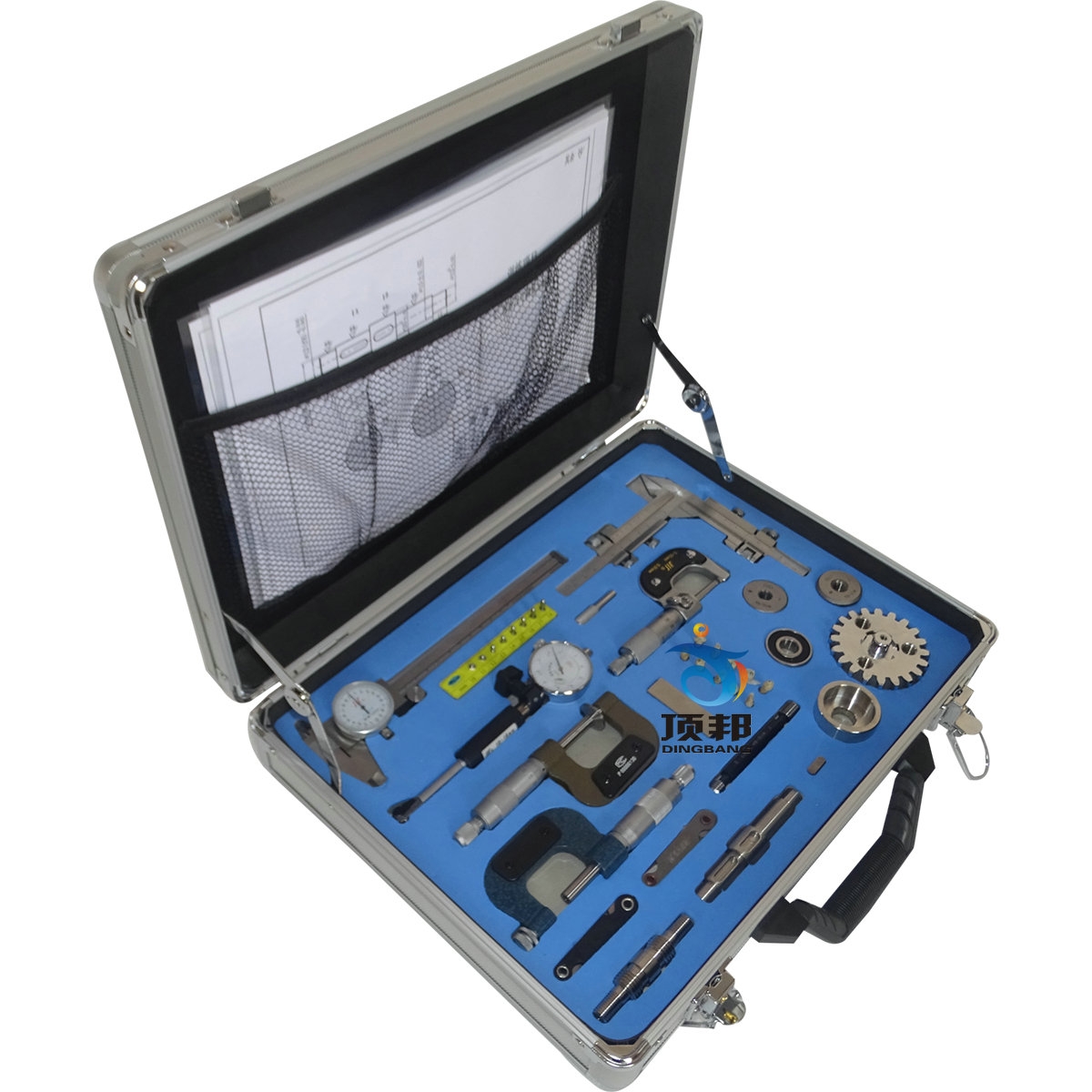

零件尺寸誤差測量組合實訓裝置
[規格型號]: DB-XY08
[產品名稱]: 零件尺寸誤差測量組合實訓裝置
[價  格]: 詢價
[產品參數]: 請聯系客服
[在線客服]: QQ在線 QQ在線
[微  信]: 13817525788
產品介紹:
一、產品組成及功能
      零件尺寸誤差測量組合實訓裝置是根據《公差配合與技術測量》課程的基本教學要求,精心設計的一套零件尺寸誤差檢測組合訓練產品。它由檢測零件、檢測工量具、配套圖紙及實訓指導書組成。其目的是通過零件尺寸誤差的檢測,加深學生對尺寸誤差及尺寸公差基本概念的了解,掌握尺寸誤差測量的方法的技能,為公差配合在后續課程中的應用奠定扎實的基礎。
零件尺寸誤差測量組合實訓裝置
二、產品特點
1、項目實際化:以真實零件為檢測對象,以實際量具為檢測手段;
2、功能系統化:尺寸誤差測量、合格尺寸判斷、尺寸誤差分析三四位一體訓練模式;
3、學生大眾化:小型、組合、便攜式訓練裝置,兩三人一組,讓盡可能多的學生獲得充分的訓練機會;
4、教學標準化:配套的標準圖紙、指導書,教和學都十分方便、教學顯著;
5、管理便利化:檢測零件、測量工具、標準圖紙及指導書均放在一個精制的箱子里,管理十分方便。
三、技術性能
1、外形尺寸:410mm×310mm×100mm
2、便攜組合式(檢測裝置、檢測零件、標準圖紙及指導書均放在一個精制的子里)
四、基本配置
1、精密檢驗零件:測量塊、測量軸、測量軸套、測量軸承、測量花鍵、測量平鍵、測量螺紋軸、測量齒輪(7級各一件)
2、測量工具:游標卡尺、外徑千分尺、內徑百分表、螺紋千分尺、公法線千分尺、齒厚卡尺、螺紋環規、螺紋塞規螺紋樣板。
3、實訓箱里放置零件及工量具定位座板,定位座板上刻有零件及工量具的形狀和名稱;方便擺放和老師對裝置清點及管理。
4、以上配置為產品基本配置,可根據學校老師提出實訓要求進行定制化設計。
五、實訓項目
1、 零件基本尺寸檢測
(1)游標卡尺檢測零件長度尺寸
(2)外徑千分尺檢測零件外圓尺寸
(3)內徑百分表檢測零件內圓尺寸
2、零件配合尺寸檢測
(1) 軸與孔配合尺寸檢測(一)
(2)軸與孔配合尺寸檢測(一)
3、平鍵及花鍵尺寸檢測
(1)平鍵基本尺寸檢測
(2)平鍵配合尺寸檢測
(3)花鍵基本尺寸檢測
(4)花鍵配合尺寸檢測
4、普通螺紋尺寸檢測
(1)普通螺紋基本尺寸檢測
(2)外螺紋中徑尺寸檢測
(3)用螺紋環規和塞規檢驗內、外螺紋
5、齒輪尺寸檢測
(1)齒輪基本參數測量與計算
(2)齒輪齒厚尺寸檢測
(3)齒輪公法線長度尺寸檢測
