電動調節閥流量特性測試實驗
一、實驗?zāi)康?br /> 1．了解電動電動調節閥的結構與工作原理；2．通過實驗，進一步了解電動電動調節閥的流量特性；
二、實驗設備
1．過程控制綜合實驗裝置—DDC控制模塊
2．計算機及MCGS組態軟件—DDC控制實驗_ModBusRTU.MCG
3．實驗專用線若干及RS485轉232通訊線一根。
三、實驗原理
電動電動調節閥包括執行機構和閥兩個部分，它是過程控制系統中的一個重要執行元件。電動電動調節閥接受來自控制器的4~20mA DC信號u，將其轉換為相應的閥桿行程l，以改變閥截流面積的大小，從而改變流過閥門的流量。
電動調節閥的流量特性是指介質流過閥門的相對流量與閥桿相對行程之間的關系。
即：
（2.10）
四、實驗內容與步驟
1．了解實驗裝置中的對象，流程圖如圖2.1.17所示。
圖2.1.17電動閥流量特性測試實驗流程圖
2．接好實驗導線。
在傳感器信號輸出區域，將流量計1信號 FT1用實驗線連接到DDC控制模塊的AI0信號輸入端，正負一一對應。
將DDC控制模塊輸出信號AO0連接到執行器控制信號輸入?yún)^(qū)的電動調節閥控制信號端口，正負一一對應。
3．使用485轉232通訊線將控制臺側邊DDC通訊口 “COM1” 與上位機連接。
4．將手動閥門1V1、V3、V4打開，將手動閥門1V2關閉。
5．先打開控制臺左側的總電源開關，按“Start”按鈕啟動設備，再打開DDC電源開關。
6．運行計算機上的 DDC控制實驗_ModBusRTU.MCG工程，選擇“系統管理”下拉菜單中的“用戶登錄”。如圖2.1.18所示。
圖2.1.18 MCGS工作界面
7．出現的界面如圖2.1.19所示。

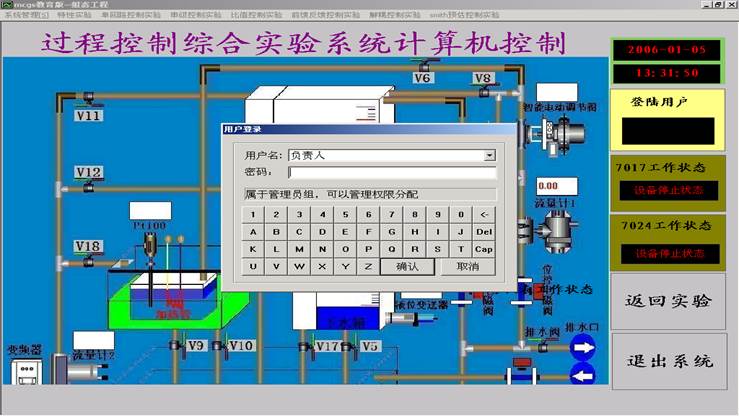

圖2.1.19 “用戶登錄”界面
8．點擊“確認”，用戶登錄完畢。選擇“特性實驗”下拉菜單中的“電動電動調節閥支路流量特性實驗”。如圖2.1.20所示。

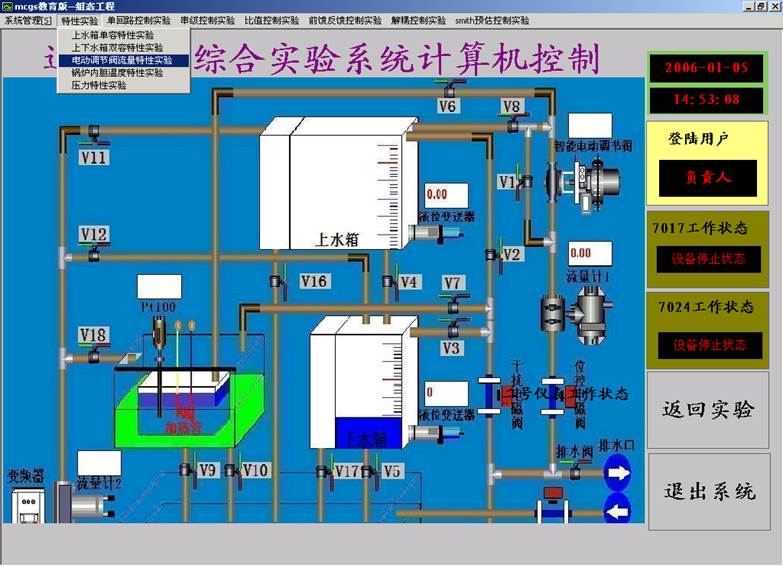

圖2.1.20“特性實驗”下拉菜單
9．出現如圖2.1.21所示的“電動閥支路流量特性實驗”界面。

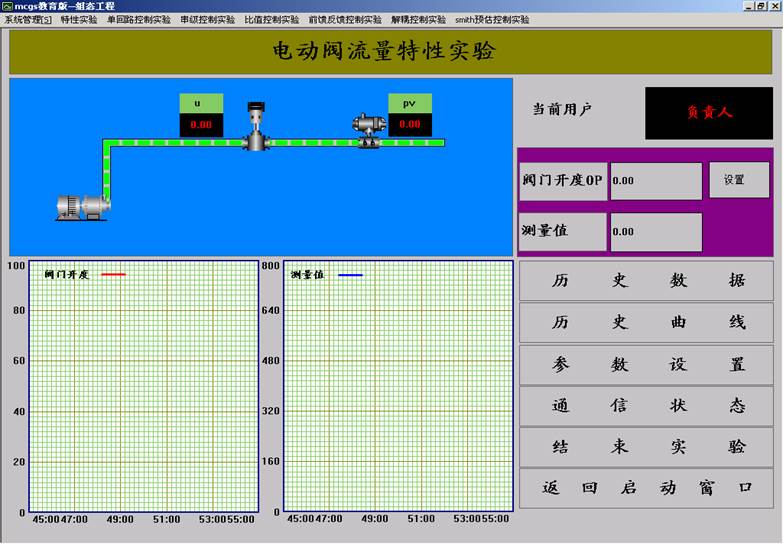

圖2.1.21電動調節閥支路流量特性實驗
10．點擊“參數設置”，出現如圖2.1.22所示的界面。

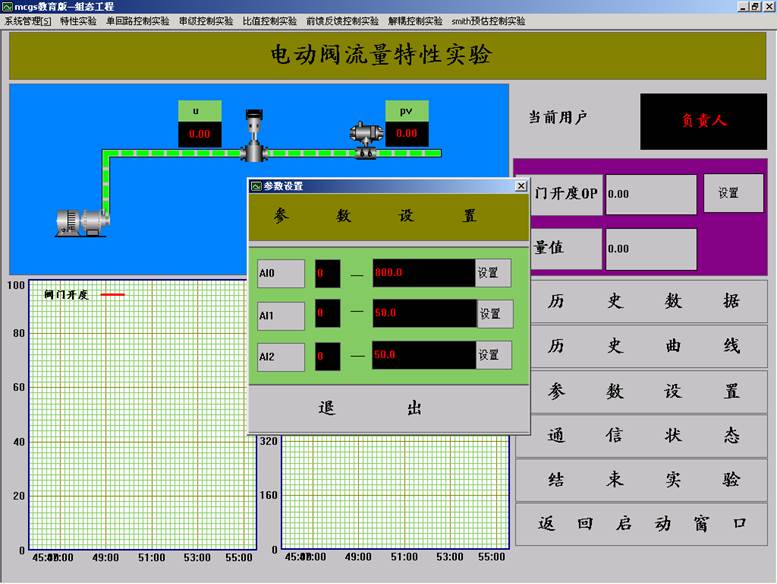

圖2.1.22“參數設置”界面
11．將AI0設置為0 – 1200。點擊退出，參數設置完畢。
12. 在控制臺上打開水泵、電動電動調節閥電源開關。
13．改變閥門開度給定值10℅、20℅、30℅……100℅，分別記錄電流表顯示值和流量計的流量（電動調節閥的進出口壓力保持不變）。
14．由開度作為橫坐標、流量作為縱坐標，畫出特性曲線圖。
15．根據畫出的特性曲線，判斷該電動閥是線性特性、等百分比特性還是快開特性。
16．實驗結束后，關閉水泵1、電動調節閥電源，拆除實驗線。
五、實驗報告要求
1．畫出電動閥流量特性測試實驗的結構框圖。
2．根據實驗得到的數據及曲線，判斷該電動閥是線性特性、等百分比特性還是快開特性。
