轉換開關與電壓表連接測量三相電壓
一、實驗?zāi)康?/strong>1、通過對萬能轉換開關與電壓表的接線，掌握原理圖及安裝接線的技能。
2、通過實驗掌握及加深理解萬能轉換開關的使用。

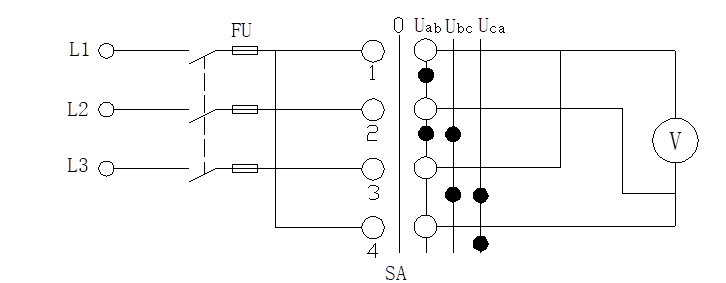

二、實驗電路
圖1-1 倒順開關的三相異步電動機正反轉控制電路
按圖1-1線路連線，經指導老師檢查無誤后，方可進行實驗。
三、實驗步驟
1.閉合總開關,將SA打到1、2接通時，電壓表測量的是Uab，旋轉SA將2、3接通時，電壓表測量的是Ubc，旋轉SA將3、4接通時，電壓表測量的是Uca。
