一、實驗?zāi)康?br /> 1．測定圓框試件（如圖2所示）0至60º圓框內表面和外表面的切向應變分布，分析切向應變變化趨勢，確定零應變位置。
2．測定圓框試件A-A截面分別由軸力引起的應變和彎矩引起的應變。
3．與理論值進行比較、分析。
二、實驗儀器和設備
1．拉壓實驗裝置一臺。
2．YJ-4501靜態數字電阻應變儀一臺。
3．圓框試件一個（已粘貼好應變片）。
三、實驗原理及步驟
1. 實驗原理
載荷F作用在試件（見圖8-1）的對稱軸線上時，A-A截面有軸力，有彎矩，由于對稱條件沒有剪力。方框試件的彈性模量為70GN/m2。軸力引起的正應力為：
(8-1)彎曲應力隨著距離對稱軸的距離大小不同而改變，但是其最大值是確定的，彎矩對A-A截面內圈處產生的彎曲正應力為：
(8-2)其中的MA是A-A截面上的彎矩，F是載荷。
圖8-1 試件分析圖
因此根據材料力學疊加原理，有
(8-3)WZ為A-A截面的抗彎截面模量；S為A-A截面的橫截面面積。
2. 實驗步驟
1. 將試件按照軸對稱施加荷載的方式加到裝置上。
2. 打開測力儀開關，將應變片以單臂半橋接線法接至應變儀各通道上。
3. 檢查應變儀靈敏系數與應變片是否相同，不同則設置成相同。
4. 進行實驗：
a.加初始載荷0.3kN，將應變儀各通道置零。
b.加至1.3kN，記錄讀數。
c.退回至0.3kN,重新置零。
d.再加載至1.3kN，記錄讀數。如此步驟，重復三次。
5. 將A-A截面應變片以雙臂半橋接入電路，按照步驟4進行實驗。
6. 將A-A截面應變片以對臂全橋接入電路，按照步驟4進行實驗。
四、實驗數據
表8-1 試件內表面應變表
|
讀數應變 載荷 （F）KN |
A-A內表面 με |
白線4 με |
白線5 με |
||||||||||||
| 1 | 2 | 3 | 平均 | 1 | 2 | 3 | 平均 | 1 | 2 | 3 | 平均 | 1 | 2 | 3 | 平均 |
| 0.3 | 0 | 3 | 0 | 1 | 0 | 2 | 0 | 0.7 | |||||||
| 1.3 | 315 | 311 | 313 | 313 | 206 | 204 | 204 | 204.7 | |||||||
|
讀數應變 載荷 （F）KN |
白線6 με |
白線7 με |
白線8 με |
||||||||||||
| 1 | 2 | 3 | 平均 | 1 | 2 | 3 | 平均 | 1 | 2 | 3 | 平均 | 1 | 2 | 3 | 平均 |
| 0.3 | 0 | 0 | 0 | 0 | 0 | -2 | 1 | -0.3 | 0 | -4 | 1 | -1 | |||
| 1.3 | 72 | 70 | 70 | 70.7 | -102 | -101 | -101 | -101.3 | -293 | -291 | -292 | -293.7 | |||
|
讀數應變 載荷 （F）KN |
A-A外表面 με |
綠線4 με |
綠線5 με |
||||||||||||
| 1 | 2 | 3 | 平均 | 1 | 2 | 3 | 平均 | 1 | 2 | 3 | 平均 | 1 | 2 | 3 | 平均 |
| 0.3 | 0 | -2 | 0 | -0.7 | 0 | 0 | 0 | 0 | |||||||
| 1.3 | -195 | -193 | -193 | -193.7 | -109 | -108 | -108 | -109.3 | |||||||
|
讀數應變 載荷 （F）KN |
綠線6 με |
綠線7 με |
綠線8 Με |
||||||||||||
| 1 | 2 | 3 | 平均 | 1 | 2 | 3 | 平均 | 1 | 2 | 3 | 平均 | 1 | 2 | 3 | 平均 |
| 0.3 | 0 | 0 | 0 | 0 | 0 | 2 | 0 | 0.7 | 0 | 3 | -1 | 0.7 | |||
| 1.3 | -6 | -6 | -6 | -6 | 129 | 128 | 129 | 138.7 | 289 | 286 | 286 | 287 | |||
|
讀數應變 載荷 （F）KN |
A-A截面雙臂半橋 με |
A-A截面對臂全橋 με |
|||||||||
| 1 | 2 | 3 | 平均 | 1 | 2 | 3 | 平均 | 1 | 2 | 3 | 平均 |
| 0.3 | 0 | 2 | -1 | 0.3 | 0 | 0 | -1 | -0.3 | |||
| 1.3 | 683 | 678 | 679 | 680 | 146 | 145 | 147 | 146 | |||
五、數據處理
1. 根據實驗數據，畫出0至60度圓框內表面和外表面的環向應變分布，確定零應變位置。
答：

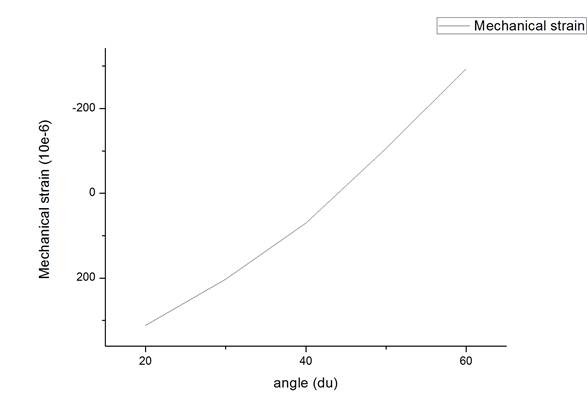

圖8-2 圓框內表面的環向應變分布圖

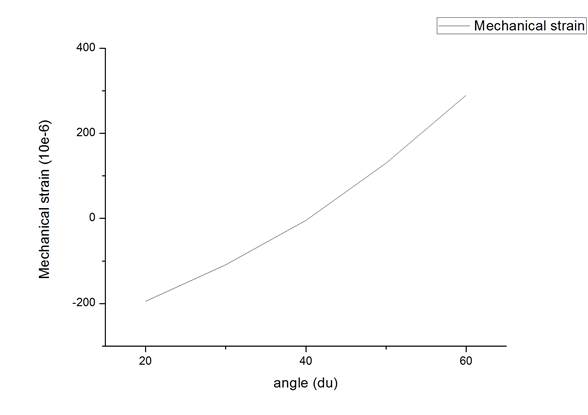

圖8-3 圓框外表面的環向應變分布圖
結合曲線走向，可以得出的結論為：
圓框內表面環向的零應變位置出現在
處。圓框外表面環向的零應變位置出現在
處。2. 根據實驗數據分別計算A-A截面由軸力引起的應變和彎矩引起的正應力。
答：根據上面實驗數據，結合材料力學相關知識計算如下：
（1）由實驗數據可知，A-A截面由軸力引起的平均應變?yōu)椋?br />
所以A-A截面由軸力引起的正應力為：
（2）由實驗數據可知，A-A截面上內圈處由彎曲引起的平均應變?yōu)椋?br />
所以A-A截面上內圈處由彎曲引起的正應力為：
3. 根據實驗數據分別計算A-A截面最大，最小正應力。
答：根據材料力學公式，截面總應力為：
因此A-A截面的最大正應力為：
因此A-A截面的最小正應力為：
4. 理論計算A-A截面軸力、彎曲引起的正應力以及最大、最小應力。
答：根據材料力學知識分析如下：
（1）首先計算出A-A截面的彎矩。
由雙對稱條件，從A-A處截開，可知
，
只有
為多余約束，記為
。因?yàn)榻孛鍭-A的轉角為零，所以
。現計算
和
，方程如下：
將
和帶入
中去得：
所以由軸力F引起的正應力為：
A-A截面內圈處由彎矩引起的正應力為：
A-A截面的最大正應力為：
A-A截面的最小正應力為：
5. 比較、分析A-A截面實驗結果與理論計算之差異。
答：結合材料力學相關知識計算如下：
（1）A-A截面由軸力引起的正應力比較：
理論值：
實驗值：
相對誤差：
（2）A-A截面內圈由彎曲引起的正應力比較：
理論值：
實驗值：
相對誤差：
（3）A-A截面內最大正應力比較：
實驗值：
理論值：
相對誤差：
（4）A-A截面內最小正應力比較：
實驗值：
理論值：
相對誤差：
六、實驗結果
根據前面計算可以看出，實驗計算的結果和理論計算的結果基本吻合�，F(xiàn)列表如下：
表8-4 結果比較表
| 比較對象 | 實驗值 | 理論值 | 相對誤差/% |
| A-A截面拉應力/MPa | 5.11 | 2.98 | 71.7 |
| A-A截面內圈彎曲正應力/MPa | 24.8 | 31.91 | 25.4 |
| A-A截面最大正應力/MPa | 28.91 | 34.9 | 17.1 |
| A-A截面最小正應力/MPa | -18.69 | -28.9 | 35.4 |
七、思考題
1. 本實驗，是否可以同時測定圓框試件A-A截面分別由軸力引起的應變和彎矩引起的應變？提供組橋方案，并寫出軸力和彎矩與讀數應變的關系式。
答：可以。布片方案如下，在A-A截面內側與縱向?qū)ΨQ軸相交處貼應變片
，外側與縱向?qū)ΨQ軸相交處貼應變片
，并且在前后兩側豎向?qū)ΨQ軸與A-A截面交點貼上
和
。與
通過雙臂半橋接線方法接入電路，得到的讀數
是彎曲引起的最大正應變的兩倍；與串聯接入單臂半橋電路，得到的讀數是軸力引起的正應變值。軸力與讀數應變的關系式為：
其中A是試件的橫截面面積，
是試件橫截面對中性軸的抗彎截面系數。2. 簡述本實驗是如何分離出A-A截面上的拉伸正應力和彎曲正應力。
答：本實驗可以通過雙臂半橋組橋，得到的讀數
表示A-A截面上兩倍的最大彎曲正應變，通過對臂全橋組橋，得到的讀數表示A-A截面上兩倍的拉伸正應變。
