方框拉伸實驗

方框拉伸實驗
一、實驗?zāi)康?br /> 1.測定方框試件(如圖7-1所示)AB區域方框內表面和外表面的應變分布。
2.測定圓框試件A-A截面分別由軸力引起的應變和彎矩引起的應變。
3.與理論值進行比較、分析。
二、實驗儀器和設備
1.拉壓實驗裝置一臺。
2.YJ-4501靜態數字電阻應變儀一臺。
3.方框試件一個(已粘貼好應變片)。
三、實驗原理及步驟
1. 實驗原理
載荷F作用在試件(見圖7-1)的對稱軸線上時,A-A截面有軸力,有彎矩,由于對稱條件沒有剪力。方框試件的彈性模量為70GN/m2。軸力引起的正應力為:
                               (7-1)
彎曲應力隨著距離對稱軸的距離大小不同而改變,但是其最大值是確定的,彎矩對A-A截面內圈處產生的彎曲正應力為:
                              (7-2)
其中的MA是A-A截面上的彎矩,F是載荷。

圖7-2 試件分析圖
因此根據材料力學疊加原理,有
                            (7-3)
WZ為A-A截面的抗彎截面模量;S為A-A截面的橫截面面積。
2. 實驗步驟
1. 將試件按照軸對稱施加荷載的方式加到裝置上。
2. 打開測力儀開關,將應變片以單臂半橋接線法接至應變儀各通道上。
3. 檢查應變儀靈敏系數與應變片是否相同,不同則設置成相同。
4. 進行實驗:
    a.加初始載荷0.3kN,將應變儀各通道置零。
    b.加至1.3kN,記錄讀數。
    c.退回至0.3kN,重新置零。
    d.再加載至1.3kN,記錄讀數。如此步驟,重復三次。
5. 將A-A截面應變片以雙臂半橋接入電路,按照步驟4進行實驗。
6. 將A-A截面應變片以對臂全橋接入電路,按照步驟4進行實驗。
四、實驗數據
表7-1 試件內表面應變表
      讀數應變
          載荷
F)KN
A-A內表面
με
白線4
με
白線5
με
1 2 3 平均 1 2 3 平均 1 2 3 平均 1 2 3 平均
0.3               0 0 0 0 0 0 0 0
1.3               -20 -20 -20 -20 -90 -89 -90 -89.7
讀數應變
載荷
F)KN
白線6
με
白線7
με
白線8
με
1 2 3 平均 1 2 3 平均 1 2 3 平均 1 2 3 平均
0.3       0 -1 0 -0.3 0 1 3 1.3 0 -2 1 -0.3
1.3       -165 -162 -163 -163.3 -239 -236 -239 -238 -318 -315 -318 -317

表7-2 試件外表面應變表
讀數應變
           載荷
F)KN
A-A外表面
με
綠線4
με
綠線5
με
1 2 3 平均 1 2 3 平均 1 2 3 平均 1 2 3 平均
0.3               0 0 1 0.3 0 0 1 0.3
1.3               13 13 13 13 90 90 90 90
       讀數應變
           載荷
F)KN
綠線6
Με
綠線7
με
綠線8
με
1 2 3 平均 1 2 3 平均 1 2 3 平均 1 2 3 平均
0.3       0 1 0 0.3 0 2 0 0.7 0 2 0 0.7
1.3       166 164 165 165 243 239 240 240.7 320 317 318 318.3

表7-3 A-A截面數據
                讀數應變
                   載荷
F)KN
A-A截面雙臂半橋
με
A-A截面對臂全橋
με
1 2 3 平均 1 2 3 平均 1 2 3 平均
0.3       0 0 1 0.3 0 0 0 0
1.3       -342 -341 -340 -341 50 49 51 50

五、數據處理
1.  根據實驗數據,畫出AB區域方框內表面和外表面的應變分布圖,分析零應變出現的位置。

圖7-3 方框內表面應變分布圖

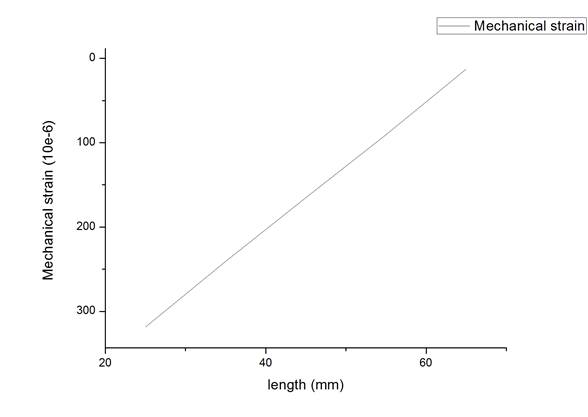

圖7-4 方框外表面應變分布圖
結合曲線走向,可以得出的結論為:
方框內表面的零應變位置出現在73mm處。
方框外表面的零應變位置出現在69mm處。

2.  根據實驗數據分別計算A-A截面軸力,彎曲引起正應力。
答:根據上面實驗數據,結合材料力學相關知識計算如下:
(1)由實驗數據可知,A-A截面由軸力引起的平均應變?yōu)椋?br />
所以A-A截面由軸力引起的正應力為:

(2)由實驗數據可知,A-A截面上內圈處由彎曲引起的平均應變?yōu)椋?br />
所以A-A截面上內圈處由彎曲引起的正應力為:

3.  根據實驗數據分別計算A-A截面最大,最小正應力。
答:根據材料力學公式,截面總應力為:

因此A-A截面的最大正應力為:

因此A-A截面的最小正應力為:

4.  理論計算A-A截面軸力、彎曲引起的正應力以及最大、最小應力。
答:根據材料力學知識分析如下:
(1)首先計算出A-A截面的彎矩。
由雙對稱條件,從A-A處截開,可知

AB段的彎矩為:

BC段的彎矩為:

為了計算A-A的轉角,在A-A截面施加順時針單位力矩
由莫爾積分可得:

解得:

因此,由軸力引起的正應力為:

A-A截面內圈處由彎矩引起的正應力為:

A-A截面的最大正應力為:

A-A截面的最小正應力為:

5.  比較、分析A-A截面實驗結果與理論計算之差異。
答:結合材料力學相關知識計算如下:
(1)A-A截面由軸力引起的正應力比較:
理論值:

實驗值:

相對誤差:

(2)A-A截面內圈由彎曲引起的正應力比較:
理論值:

實驗值:

相對誤差:

(3)A-A截面內最大正應力比較:
實驗值:

理論值:

相對誤差:

(4)A-A截面內最小正應力比較:
實驗值:

理論值:

相對誤差:

六、實驗結果
根據前面計算可以看出,實驗計算的結果和理論計算的結果基本吻合,F(xiàn)列表如下:
表7-4 結果比較表
比較對象 實驗值 理論值 相對誤差/%
A-A截面拉應力/MPa 1.75 1.79 2.02
A-A截面內圈彎曲正應力/MPa 11.94 12.05 0.99
A-A截面最大正應力/MPa 13.69 13.84 1.12
A-A截面最小正應力/MPa -10.19 -10.29 0.81

從表中可以看出,理論計算和實驗結果基本吻合,相對誤差很小。實驗從某種方面上證實了理論知識。數據可用性較高。
七、思考題
1.  本實驗,是否可以同時測定方框試件A-A截面分別由軸力引起的應變和彎矩引起的應變?提供布片方案。
答:可以。布片方案如下,在A-A截面內側與縱向?qū)ΨQ軸相交處貼應變片,外側與縱向?qū)ΨQ軸相交處貼應變片,并且在前后兩側豎向?qū)ΨQ軸與A-A截面交點貼上。通過雙臂半橋接線方法接入電路,得到的讀數是彎曲引起的最大正應變的兩倍;串聯接入單臂半橋電路,得到的讀數是軸力引起的正應變值。
2.  簡述本實驗是如何分離出A-A截面上的拉伸正應力和彎曲正應力。
答:本實驗可以通過雙臂半橋組橋,得到的讀數表示A-A截面上兩倍的最大彎曲正應變,通過對臂全橋組橋,得到的讀數表示A-A截面上兩倍的拉伸正應變。
