畫畫用的桌子可以稱為繪畫桌、畫桌、繪畫臺等。不同的稱呼對應不同的款式和功能。例如，寫生繪畫桌、美術繪畫桌、兒童繪畫桌的主要功能是畫畫，而多功能繪畫桌除了畫畫外還具有其他的功能。
繪畫桌的作用主要有以下幾點：

提供良好的繪圖環境：繪畫桌可以提供一個理想的、清新的繪圖環境，有利于教學計劃的順利實施，同時也能提高教學質量。對于建筑類專業的同學來說，繪圖桌可以提供一個良好的學習氣氛，幫助學生更好地掌握建筑圖紙的識圖技巧和手工繪圖的繪圖方法。
提高繪圖效率：繪畫桌的桌面寬敞，可以放置大量的繪圖工具和參考資料，同時可以升降和調節傾斜角度，有助于學生調整到最舒適的繪圖姿勢，從而減少疲勞和不適，提高繪圖效率。
促進創新思維：繪畫桌的靈活性和多功能性可以激發學生的創新思維。通過不同的繪圖工具和繪圖方式，學生可以探索不同的藝術表達方式和創作思路。
滿足不同需求：繪畫桌可以根據不同的需求進行定制，比如可以添加抽屜、筆架等配件，以滿足用戶的個性化需求。
總之，繪畫桌是一種專門用于繪圖的桌子，可以提供舒適、高效的繪圖環境，有利于提高學生的繪圖技巧和創作能力。


DB-R03 繪圖桌

一.概述
  工程制圖是工程界的語言，工程制圖是理工科主要的技術基礎課。如何更陸地培養學生的空間思維能力，更有效地掌握繪圖基本功，這是廣大師生多年的愿望。
繪圖桌，可以創造個理想的、清新的制圖環境與學習氣氛，有利于教學計劃的順利實施與教學質量的提高。工程制圖實訓成套設備 包括學生制圖桌、教師演示臺、高亮度投影儀活動轉椅及教學桌。
建筑工程制圖室是建筑類專業的專業基礎實驗室，主要用于學生完成建筑識圖、手工繪圖等教學任務，旨在培養學生掌握建筑圖紙的識圖技巧和手工繪圖的繪圖方法，加強學生應用新技術、新方法的訓練，提高學生發現問題、分析問題和解決問題的能力。
其中學生繪圖桌經過多年的改進，現具有實用方便，配備齊全，輕巧大方，堅固耐用、拆裝方便等特點。
桌子右面可入置儀器、工具，下面抽屜供學習資料、工具書等。
教師用的繪圖桌，除上課時供操作投影儀使用外，主要用于輔導學生時現場批改作業及示范教學用。
繪圖桌經使用后，深受廣大師生歡迎，改變了以往上下課搬圖板或繪圖沒有圖板，在寢室隨處畫等現象，大大提高了繪圖效率，改善了圖面質量，全面提高教學質量。
繪圖桌不但適用于制圖教學，也同樣適用于繼課程的設計及畢業設計。
對于非機，非土類專業，使用2號以下的圖幅，可選用小號制圖桌，這樣占地面積相應減小，附件也適當減少。本系列繪圖桌除適用于大中專技校以及各類職業學校外，各設計科研單位及工廠企業的技術部門均可使用或稍加改進后使用。


(教師繪圖桌)

(學生繪圖桌)

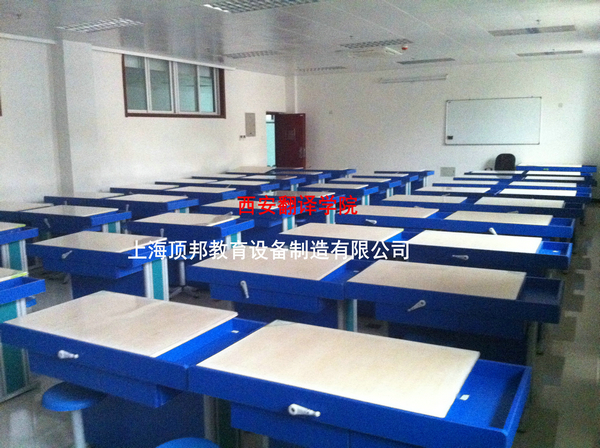

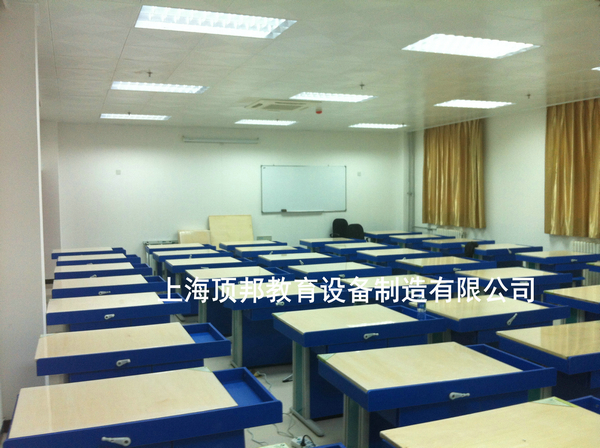

案例:

主要參數：
1、 繪圖板：
規格：900mm（長）×600mm（寬）×20mm（厚）；
材質：板面為雙面三層椴木膠合板；
板面內框架為十字龍骨。
2、 繪圖桌：
規格：1100mm（長）×620mm（寬）×730mm（高）；：
鋼木結構，桌體材料選用16mm厚優質雙貼面三聚胺板，桌體板截面選用優質PVC膠封；
臺面下有兩個抽屜，可放置文具、資料等；
面板下面有升降架，規格為685mm×485mm，材質合金，厚度1mm，面板傾角具有0-45°范圍可調；
桌體下部左右兩邊為1.2mm厚度的鋼質支撐架連接。
3、鋼架結構繪圖凳：
塑鋼升降凳，PVC座面，鋼管身，管身鋼材厚度1mm，烤漆處理；
凳面厚6mm，底座三錐形設計；
整體高度45cm。
 工程制圖桌配置清單
