一、實訓目的
了解三相線繞式異步電動機在各種運行狀態下的機械特性。
二、預習要點
1、如何利用現有設備測定三相線繞式異步電動機的機械特性。
2、測定各種運行狀態下的機械特性應注意哪些問題。
3、如何根據所測出的數據計算被試電機在各種運行狀態下的機械特性。
三、實訓項目
1、測定三相線繞式轉子異步電動機在RS=0時，測定電動運行狀態和再生發電制動（回饋制動）狀態下的機械特性。
2、測定三相線繞轉子異步電動機在RS=35Ω時，測定電動運行狀態與反接制動狀態下的機械特性。
3、RS=35Ω，定子繞組加直流勵磁電流I1=0.36A及I2=0.6A時，分別測定能耗制動狀態下的機械特性。
四、實訓方法
1、實訓設備
| 序 號 | 型 號 | 名 稱 | 數 量 |
| 1 | DQ03-1 | 導軌、光電測速系統及轉速表 | 1件 |
| 2 | DQ19 | 校正直流測功機 | 1臺 |
| 3 | DQ11 | 三相線繞式異步電動機 | 1臺 |
| 4 | DQ22 | 直流數字電壓、毫安、安培表 | 2件 |
| 5 | GDQ25 | 交流參數表 | 1件 |
| 6 | DQ27 | 三相可調電阻器 | 1件 |
| 7 | DQ29 | 可調電阻器 | 1件 |
| 8 | GDQ12 | 三相線繞式異步電動機轉子專用電阻箱 | 1件 |
GDQ25、DQ22、DQ31C、DQ29、DQ27、DQ22

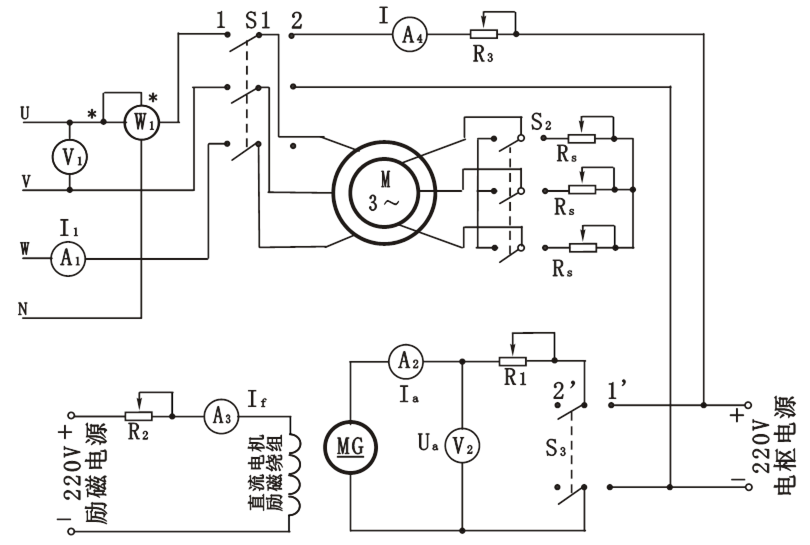

圖4-2 三相線繞轉子異步電動機機械特性的接線圖
3、RS=0時的反轉性狀態下機械特性、電動狀態機械特性及再生發電制動狀態下機械特性。
（1）按圖4-2接線，圖中M用編號為DQ11的三相線繞式異步電動機，UN=220V，Y接法。MG用編號為DQ19的校正直流測功機。S1、S2、S3選用DQ31C上的對應開關，并將S1合向左邊1端，S2合在左邊短接端（即線繞式電機轉子短路），S3合在2'位置。R1選用DQ29的180Ω阻值加上DQ27上四只900Ω串聯再加兩只900Ω并聯共4230Ω阻值，R2選用DQ29上1800Ω阻值，RS選用GDQ12上35Ω阻值，R3暫不接。直流電表A2、A4的量程為5A，A3量程為200mA，V2的量程為300V，交流電壓表V1的量程為300V，A1量程為3A。
（2）確定S1合在左邊1端，S2合在左邊短接端，S3合在2'位置，M的定子繞組接成星形的情況下，把R1、R2阻值置最大位置，將控制屏左側三相調壓器旋鈕向逆時針?lè)较蛐降�，即把輸出電壓調到零。
（3）檢查控制屏下方“直流電機電源”的“勵磁電源”開關及“電樞電源”開關都須在斷開位置。接通“電源總開關”（空氣開關），按下“啟動”按鈕，旋轉調壓器旋鈕使三相交流電壓慢慢升高，觀察電機轉向是否符合要求。若符合要求則升高到U=110V，并在以后實訓中保持不變。接通“勵磁電源”，調節R2阻值，使A3表為100mA并保持不變。
（4）接通控制屏右下方的“電樞電源”開關，在開關S3的2'端測量電機MG的輸出電壓的極性，先使其極性與S3開關1'端的電樞電源相反（在開關S3中間調換）。在R1阻值為最大的條件下將S3合向1'位置。
（5）調節“電樞電源”輸出電壓（先調至220V左右）或R1阻值，使電動機從接近于堵轉到接近于空載狀態，其間測取電機MG的Ua、Ia、n及電動機M的電流表A1的I1值，共取8-9組數據記錄于表4-6中。
表4-6 U=110V RS=0Ω If= mA
| Ua(V) | |||||||||
| Ia(A) | |||||||||
| n(r/min) | |||||||||
| I1(A) |
表4- 7 U=110V RS=0Ω
| Ua(V) | |||||||||
| Ia(A) | |||||||||
| n(r/min) | |||||||||
| I1(A) |
（1）開關S2合向右端35Ω端。開關S3撥向2'端，把MG電樞接到S3上的兩個接線端對調，以便使MG輸出極性和“電樞電源”輸出極性相反。把電阻R1、R2調至最大。
（2）保持電壓U=110V不變，調節R2阻值，使A3表為100mA。調節“電樞電源”的輸出電壓為最小位置。在開關S3的2' 端檢查MG電壓極性須與1'的“電樞電源”極性相反�？上扔涗洿藭r(shí)MG的Ua、Ia值，將S3合向1'端與“電樞電源”接通。測量此時電機MG的Ua，Ia，n及A1表的I1值。減小R1阻值（先調DQ27上四個900Ω串聯的電阻）或調高“電樞電源”輸出電壓使電動機M的n下降，直至n為零，并把R1的DQ27上四個900Ω串聯電阻調至零值位置后用導線短接，繼續減小R1阻值或調高電樞電壓使電機反向運轉，直至n為-1400r/min為止。在該范圍內測取電機MG的Ua，Ia，n及A1表的I1值。共取11-12組記錄于表4-8中。
（3）停機（先將S2合至2' 端，關斷“電樞電源”再關斷“勵磁電源”，調壓器調至零位，按下“停止”按鈕，并將MG電樞接到S3上的兩個接線端對調過來，以便使MG輸出極性和“電樞電源”輸出極性相同，為下面能耗制動實訓作準備）。
表4-8 U=110V RS=35Ω If = mA
| Ua(V) | ||||||||||||
| Ia(A) | ||||||||||||
| n(r/min) | ||||||||||||
| I1(A) |
（1）確認在“停機”狀態下。把開關S1合向右邊2 端，S2合向右端（RS仍保持35Ω不變），S3合向左邊2'端。R1用DQ29上180Ω阻值并調至最大，R2用DQ27上1800Ω阻值并調至最大，R3用DQ27上900Ω與900Ω并聯再加上900Ω與900Ω并聯共900Ω阻值并調至最大。
（2）開啟“勵磁電源”，調節R2阻值，使A3表If=100mA，開啟“電樞電源”，調節電樞電源的輸出電壓U=220V，再調節R3使電動機M的定子繞組流過I= 0.6IN=0.36A并保持不變。
（3）在R1阻值為最大的條件下，把開關S3合向右邊1'端。減小R1阻值，使電機MG起動運轉后轉速約為1600r/min。增大R1阻值或減小電樞電源電壓（但要保持A4表的電流I不變）使電機轉速下降，直至轉速n約為100r/min，其間測取電機MG的Ua，Ia及n值，共取10-11組數據記錄于表4-9中。
（4）停機。[同4（3）]
（5）重復上述操作步驟，但在第（2）步中，調節R3阻值，使電機M的定子繞組流過的勵磁電流I=IN=0.6A。重復上述操作步驟，測取電機MG的Ua，Ia及n值，共取10-11組數據記錄于表4-10中。
表4-9 RS=35Ω I=0.36A If = mA
| Ua（V） | |||||||||||
| Ia（A） | |||||||||||
| n（r/min） |
| Ua（V） | |||||||||||
| Ia（A） | |||||||||||
| n（r/min） |
（1）拆掉三相線繞式異步電動機M定子和轉子繞組接線端的所有插頭，R1用 DQ29上180Ω阻值并調至最大，R2用 DQ29上1800Ω阻值并調至最大。直流電流表A3的量程為200mA，A2的量程為5A，V2的量程為300V，開關S3合向右邊1'端。
（2）開啟“勵磁電源”，調節R2阻值，使A3表If=100mA，檢查R1阻值在最大位置時開啟“電樞電源”，使電機MG起動運轉，調高“電樞電源”輸出電壓及減小R1阻值，使電機轉速約為1600r/min，逐次減小“電樞電源”輸出電壓或增大R1阻值，使電機轉速下降直至n=100r/min，在其間測量電機MG的Ua0、Ia0及n值，記錄于表4-11中。
表4-11 If=100mA
| n（r/min） | 1600 | 1500 | 1400 | 1300 | 1200 | 1100 | 1000 | 900 |
| Ua0（V） | ||||||||
| Ia0（A） | ||||||||
| Pa0（W） | ||||||||
| n（r/min） | 800 | 700 | 600 | 500 | 400 | 300 | 200 | 100 |
| Ua0（V） | ||||||||
| Ia0（A） | ||||||||
| Pa0（W） |
調節串聯的可調電阻時，要根據電流值的大小而相應選擇調節不同電流值的電阻，防止個別電阻器過流而引起燒壞。
六、實訓報告
1、根據實訓數據繪制三相異步電動機在各種運行狀態下的機械特性。
計算公式：式中 T——受試異步電動機M的輸出轉矩（N·m）；
Ua——測功機MG的電樞端電壓（V）；
Ia——測功機MG的電樞電流（A）；
Ra——測功機MG的電樞電阻（Ω），可由實訓室提供；
P0——對應某轉速n時的某空載損耗（W）。
注：上式計算的T值為電機在U=110V時的轉矩，實際的轉矩值應折算為額定電壓時的異步電機轉矩。
2、繪制電機M—MG機組的空載損耗曲線P0=f（n）。
