直流他勵電動機
   一、實訓目的
    1、掌握用實訓方法測取直流他勵電動機的空載特性、工作特性和機械特性。
     2、掌握直流他勵電動機的調速方法。
   二、預習要點
    1、什么是直流電動機的工作特性和機械特性？
    2、直流電動機調速原理是什么？
   三、實訓項目
1、空載試驗
保持I_f=I_fN不變，測取n、Ia=f（Ua）。
2、工作特性和固有機械特性
    保持U=U_N和I_f=I_fN不變，測取n、T₂、η=f（P₂）、n=f（T₂）。
3、人為機械特性
（1）改變電樞電壓調速
    保持I_f=I_fN=常數，T₂=常數，測取n=f（Ua）。
   （2）電樞繞組串電阻調速
    保持U=U_N、I_f=I_fN=常數，T₂=常數，測取n=f（Ua）。
   （3）改變勵磁電流調速
    保持U=U_N，T₂=常數，測取n=f（I_f）。
   四、實訓方法
    1、實訓設備

序號	型  號	名             稱	數 量
1	DQ03-1	導軌、光電測速系統及轉速表	1臺
2	DQ19	校正直流測功機	1臺
3	DQ09	直流并（他）勵電動機	1臺
4	DQ22	直流數字電壓、毫安、安培表	2件
5	DQ27	三相可調電阻器	1件
6	DQ29	可調電阻器	1件









2、屏上掛件排列順序
DQ22、DQ27、DQ22、DQ29


3、空載試驗

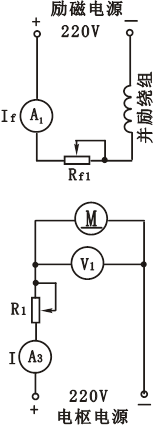

圖2-3  直流他勵電動機空載試驗接線圖
（1）按圖2-3接線。圖中直流他勵電動機M用DQ09，其額定功率P_N=185W，額定電壓U_N=220V，額定電流I_N=1.1A,額定轉速n_N=1500r/min,額定勵磁電流I_fN＜0.13A。直流電流表選用DQ22。R_f1用DQ29的1800Ω阻值作為直流他勵電動機勵磁回路串接的電阻。R₁選用DQ29的180Ω阻值作為直流他勵電動機的起動電阻。
（2）將直流電動機M的磁場調節電阻R_f1調至最小值，電樞串聯起動電阻R₁調至最大值，接通勵磁電源開關、電樞電源開關使其起動，其旋轉方向應符合轉速表正向旋轉的要求。
（3）M起動正常后，將其電樞串聯電阻R₁調至零，調節電樞電源的電壓為220V，再調節電動機的磁場調節電阻R_f1，使電動機M的勵磁電流I_f為額定勵磁電流I_fN（額定勵磁電流I_fN值從下面他勵電動機的工作特性和機械特性實訓中取得）。
（4）保持I_f=I_fN不變，逐次減小電樞電源。測取電動機電樞空載電流Ia，轉速n與電樞兩端的電壓Ua。共取數據9-10組，記錄于表2-7中。
表2－7      I_f=I_fN=    mA

Ua（V）
Ia（A）
n（r/min）

4、他勵電動機的工作特性和固有機械特性
（1）按圖2-4接線。圖中直流他勵電動機M用DQ09，其額定功率P_N=185W，額定電壓U_N=220V，額定電流I_N=1.1A,額定轉速n_N=1500r/min,額定勵磁電流I_fN＜0.13A。校正直流測功機MG作為測功機使用，RE為光電測速系統。直流電流表選用DQ22。R_f1用DQ29的1800Ω阻值作為直流他勵電動機勵磁回路串接的電阻。R_f2選用DQ27的1800Ω阻值的變阻器作為MG勵磁回路串接的電阻。R₁選用DQ29的180Ω阻值作為直流他勵電動機的起動電阻，R₂選用DQ27上的900Ω串900Ω加上900Ω并900Ω共2250Ω阻值作為MG的負載電阻。S選用DQ31C。接好線后，檢查M、MG及RE之間是否用聯軸器直接聯接好。

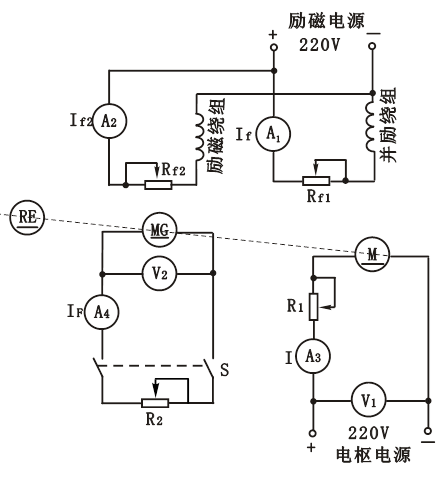

            圖2-4  直流他勵電動機接線圖
   （2）將直流電動機M的磁場調節電阻R_f1調至最小值，電樞串聯起動電阻R₁調至最大值，開關S處于閉合狀態，接通控制屏下邊右方的勵磁電源開關、電樞電源開關使其起動，其旋轉方向應符合轉速表正向旋轉的要求。
   （3）M起動正常后，將其電樞串聯電阻R₁調至零，調節電樞電源的電壓為220V，調節R_f2使校正直流測功機的勵磁電流I_f2為校正值（100 mA），再調節其負載電阻R₂和電動機的磁場調節電阻R_f1，使電動機達到額定值：U＝U_N，I＝I_N（注：I_N＝I_fN+Ia），n＝n_N。此時M的勵磁電流I_f即為額定勵磁電流I_fN。
   （4）保持U＝U_N，I_f=I_fN，I_f2為校正值不變的條件下，逐次減小電動機負載。測取電動機電樞輸入電流Ia，轉速n和校正電機的負載電流I_F（由校正曲線查出電動機輸出對應轉矩T₂）。共取數據9-10組，記錄于表2-8中。
表2－8        U＝U_N＝      V     I_f=I_fN=    mA       I_f2=100 mA

實 驗 數 據	Ia（A）
	n（r/min）
	IF（A）
	T2（N·m）
計 算 數 據	P2（W）
	P1（W）
	η（％）
	Δn（％）

 5、人為機械特性
  （1）改變電樞電壓調速
    1）直流電動機M運行后，將電阻R₁調至零，I_f2調至校正值，再調節負載電阻R₂、電樞電壓及磁場電阻R_f1，使M的U=U_N，Ia=0.5I_N，I_f＝I_fN，記下此時MG的I_F值。
    2）保持此時的I_F值（即T₂值）和I_f＝I_fN不變，逐次減小電樞電源U，從而降低電樞兩端的電壓Ua，使U從U_N逐漸減小，每次測取電動機的端電壓Ua，轉速n和電樞電流Ia。
    3）共取數據5-9組，記錄于表2-9中
表2－9    I_f＝I_fN＝     mA        I_F=     A(T₂＝    N·m)       I_f2=100mA

Ua（V）
n（r/min）
Ia（A）

（2）電樞繞組串電阻調速
    1）直流電動機M運行后，將電阻R₁調至零，I_f2調至校正值，再調節負載電阻R₂、電樞電壓及磁場電阻R_f1，使M的U=U_N，Ia=0.5I_N，I_f＝I_fN，記下此時MG的I_F值。
    2）保持此時的I_F值（即T₂值）和I_f＝I_fN不變，逐次增加R₁的阻值，降低電樞兩端的電壓Ua，使R₁從零調至最大值，每次測取電動機的端電壓Ua，轉速n和電樞電流Ia。
    3）共取數據5-9組，記錄于表2-10中
表2－10    I_f＝I_fN＝     mA        I_F=     A(T₂＝    N·m)       I_f2=100mA

Ua（V）
n（r/min）
Ia（A）

   （3）改變勵磁電流的調速
     1）直流電動機運行后，將M的電樞串聯電阻R₁和磁場調節電阻R_f1調至零，將MG的磁場調節電阻I_f2調至校正值，再調節M的電樞電源調壓旋鈕和MG的負載，使電動機M的U=U_N，Ia＝0.5I_N，記下此時的I_F值。
    2）保持此時MG的I_F值（T₂值）和M的U＝U_N不變，逐次增加磁場電阻R_f1阻值：直至n＝1.3n_N，每次測取電動機的n、I_f和Ia。共取7－8組記錄于表2－11中。
表2－11       U＝U_N＝     V         I_F=     A(T₂＝    N·m)       I_f2= 100mA

n（r/min）
If（mA）
Ia（A）


 五、實訓報告
    1、由表2-8計算出P₂和η，并給出n、T₂、η＝f（P₂）及n＝f（T₂）的特性曲線。
    電動機輸出功率：     P₂＝0.105nT₂
    式中輸出轉矩T₂的單位為N.m（由I_f2及I_F值，從校正曲線T₂=f（I_F）查得），轉速n的單位為r/min。
    電動機輸入功率：  P₁=UI
    輸入電流：        I=Ia+I_fN

電動機效率：

由工作特性求出轉速變化率：                      ，其中n₀為空載轉速。

    2、繪出并勵電動機人為特性曲線n＝f（Ua）和n=f（I_f）。分析三種調速方法的優缺點。
    六、思考題
     1、并勵電動機的速率特性n＝f（Ia）為什么是略微下降？是否會出現上翹現象？為什么？上翹的速率特性對電動機運行有何影響？
    2、當電動機的負載轉矩和勵磁電流不變時，減小電樞端電壓，為什么會引起電動機轉速降低？
    3、當電動機的負載轉矩和電樞端電壓不變時，減小勵磁電流會引起轉速的升高，為什么？
    4、并勵電動機在負載運行中，當磁場回路斷線時是否一定會出現“飛車”？為什么？
