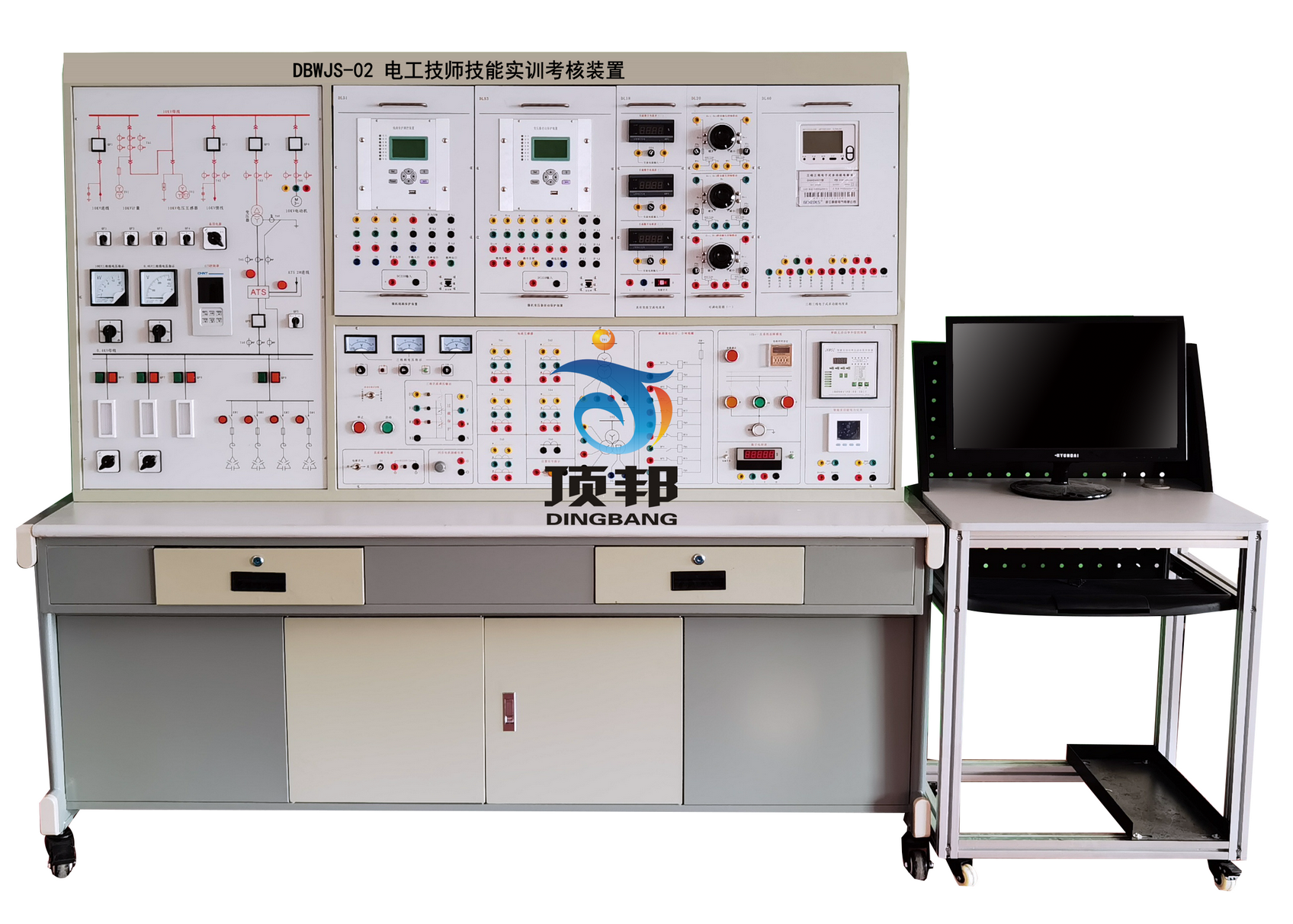

電工技師技能實訓考核裝置
[規格型號]: DBWJS-02
[產品名稱]: 電工技師技能實訓考核裝置
[價  格]: 詢價
[產品參數]: 請聯系客服
[在線客服]: QQ在線 QQ在線
[微  信]: 13817525788
產品介紹:
電工技師技能實訓考核裝置
一、概述
  電工技師技能實訓考核裝置是根據機械工業職業技能鑒定指導中心編寫的《電工技師培訓教材》,綜合目前電工技師的培訓內容與方式,并結合了工業實際應用和發展而研制的。本裝置能對供用電系統、電力系統繼電保護、變電所微機保護、微機保護功能測試、電力系統網絡監控、電能計量和綜合自動化系統進行操作實訓。裝置采用組件式結構,資源豐富,可擴展性強。
電工技師技能實訓考核裝置可供各職業院校實訓教學,也可作為企業、有關電工培訓鑒定部門對電工技師培訓、資格認定設備。
二、電工技師技能實訓考核裝置技術特點:

電工技師技能實訓考核裝置將實訓所需的交流電源、高壓直流電源、交流測量儀表、直流測量儀表、電子秒表、工控單元、各種規格的負載電阻和繼電器等有機地結合在一起,配套齊全。整套裝置由電源控制屏、實驗桌和工控組件、微機保護組件、開關組件、儀表組件等組成;采用不同的組件進行組合,即可完成不同的實訓內容。具有擴展方便,設備器件利用率高,實訓教學系統性強,占用實訓場地少,性能價格比高等優點。用戶不需要購買任何配套設備,即可完成所有實訓項目。
三、電工技師技能實訓考核裝置技術性能:
1、輸入電源:三相四線~380V±10% 50Hz
2、工作環境:溫度-10℃~+40℃ 相對濕度<85%(25℃) 海撥<4000m
3、裝置容量:1.5kVA
4、外形尺寸:180cm×72.3cm×174cm
四、電工技師技能實訓考核裝置基本配置:
(一次系統屏(鐵質雙層亞光噴塑結構,鋁質面板)
1、一次系統屏由監測儀表、轉換開關、按鈕、ATS控制器、負載調整開關等組成。一次系統部份分為10kV部份和0.4kV部份。10kV部分包括: 10kV進線、10kV計量、10kV饋線、10kV變壓器、10kV電壓互感器、10kV電動機等回路;0.4kV部分包括:ATS雙電源自動切換裝置、電力測控儀表、智能無功自動補償器、模擬車間負載、照明負載等。一次系統部分與微機保護裝置配合完成10kV變電所的微機保護功能,保護配置靈活、方便。
2、電源控制屏(鐵質雙層亞光噴塑結構,鋁質面板):
電源控制屏由監測儀表、轉換開關、按鈕、兩路高壓電源、一次系統電壓互感器和電流互感器接線端子、故障設置區、電力測控儀表及電壓無功補償裝置等組成。屏上裝有兩套電壓型漏電保護裝置和一套電流型漏電保護裝置,控制屏內、外或強電輸出若有漏電現象,即告警并切斷總電源,確保實訓安全。
(1)交流電源:提供三相0~450V可調交流電源一路,同時可得到單相0~250V可調交流電源(配有一臺三相同軸聯動自耦調壓器(規格3kVA、0~450V可調),克服了三只單相調壓器采用鏈條結構或齒輪結構組成的許多缺點)?烧{(diào)交流電源輸出處設有過流保護,相間、線間過電流及直接短路均能自動保護,克服了調換保險絲帶來的麻煩。
(2)高壓直流電源一路:提供220V(2A)直流電源,裝有保險絲及電源通斷開關。
(3)人身安全保護體系:具有接地保護、漏電保護功能,安全性符合相關國家標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。強弱電連接線采用不同結構的插頭插座,防止強弱電混接。設有電壓型漏電保護器,如果控制屏、實訓線路有漏電現象,即能實施保護并切斷輸出電源;設有電流型漏電保護器,控制屏若有漏電現象,漏電流超過一定值(<30mA),即切斷電源;
強電連接線及插座,采用全封閉結構,使用安全、可靠、防觸電。
(4)儀表保護體系:設有多只信號插座與儀表相連,當儀表超量程,能告警并切斷輸出電源,對儀表起到良好的保護作用。
五、電工技師技能實訓考核裝置實訓項目:
第一部分:一次系統保護實訓:
(一)高壓線路微機保護
1、微機線路保護裝置基本功能
2、過電流速斷保護
3、定時限過電流保護與自動重合閘
4、輸電線路二段式電流保護
5、二段式過電流保護與自動重合閘前加速
6、二段式過電流保護與自動重合閘后加速
7、微機反時限過流保護
(二)高壓電動機保護:
1、電動機啟動運行
2、高壓電動機速斷保護
3、高壓電動機定時限過流保護
4、高壓電動機過流反時限保護
5、高壓電動機負序過流保護
6、高壓電動機負序過流反時限保護
(三)變壓器保護:
1、系統正常時不平衡電流測量
2、模擬變壓器瓦斯保護
3、變壓器縱差保護
4、變壓器二次諧波制動
5、變壓器差動速斷保護
6、變壓器的過負荷保護
(四)配電與自動裝置實訓:
1、低壓側負荷調整及功率因數調整
2、雙電源自動切換裝置功能
3、低壓母線雙電源切換
4、低壓側無功功率因數自動補償
5、低壓側過流保護
第二部分:微機保護裝置測試實驗:
(一)微機線路保護裝置測試:
1、微機線路保護裝置基本功能試驗
2、微機過電流速斷保護功能測試
3、定時限過電流保護與自動重合閘功能測試
4、線路三段式電流保護功能測試
5、三段式過電流保護與自動重合閘前加速功能測試
6.三段式過電流保護與自動重合閘后加速功能測試
7、微機反時限過流保護功能測試
8、低電壓閉鎖過電流保護功能測試
9、零序過流保護功能測試
10、低壓減載功能測試
11、PT斷線報警功能測試
12、微機功率方向過電流保護測試
13、非同期閉鎖與重合閘測試
(二)微機電動機保護裝置測試:
1、電動機速斷保護功能測試
2、電動機反時限保護功能測試
3、電動機零序過流保護功能測試
4、電動機低電壓保護功能測試
5、電動機過負荷保護功能測試
6、電動機II段式過流保護功能測試
7、電動機負序過流保護功能測試
8、電動機PT斷線功能測試
9、電動機非電量保護功能測試
(三)微機變壓器保護裝置測試:
1、不平衡電流測量功能測試
2、模擬變壓器瓦斯保護功能測試
3、變壓器縱差保護功能測試
4、變壓器差動速斷保護功能測試
5、變壓器的過負荷保護功能測試
(四)電能表功能測試
1、電能表接線及基本功能測試
2、有功電能的測量
3、無功電能的測量


友情提示:

1、貨品驗收:閣下收貨時請檢查電工技師技能實訓考核裝置的貨品外觀,核實電工技師技能實訓考核裝置的數量及配件,拒收處于受損狀態的電工技師技能實訓考核裝置;

2、質保:頂邦將為閣下提供電工技師技能實訓考核裝置產品說明書內的質保條件和質保期,在質保范圍內提供對電工技師技能實訓考核裝置的免費維修,超出條件承諾時提供對電工技師技能實訓考核裝置的有償維修;

3、退換貨:閣下單方面原因?qū)е碌碾姽ぜ紟熂寄軐嵱?xùn)考核裝置選型錯誤或電工技師技能實訓考核裝置購買數量錯誤,造成電工技師技能實訓考核裝置的退換貨要求,將不被接受;

4、貨期:電工技師技能實訓考核裝置的發貨期為參考值,如您需要了解電工技師技能實訓考核裝置的精確貨期,請與頂邦的銷售人員聯系;

5、如閣下對電工技師技能實訓考核裝置有任何疑問,請致電:021-36334717 ,我們將由專業人士為您提供有關電工技師技能實訓考核裝置的咨詢。
