[規格型號]：	DB-998
[產品名稱]：	電工電子電拖實驗與技能實訓綜合裝置
[價　　格]：	詢價
[產品參數]：	請聯系客服
[在線客服]：	QQ在線 QQ在線
[微　　信]：	13817525788

產品介紹：

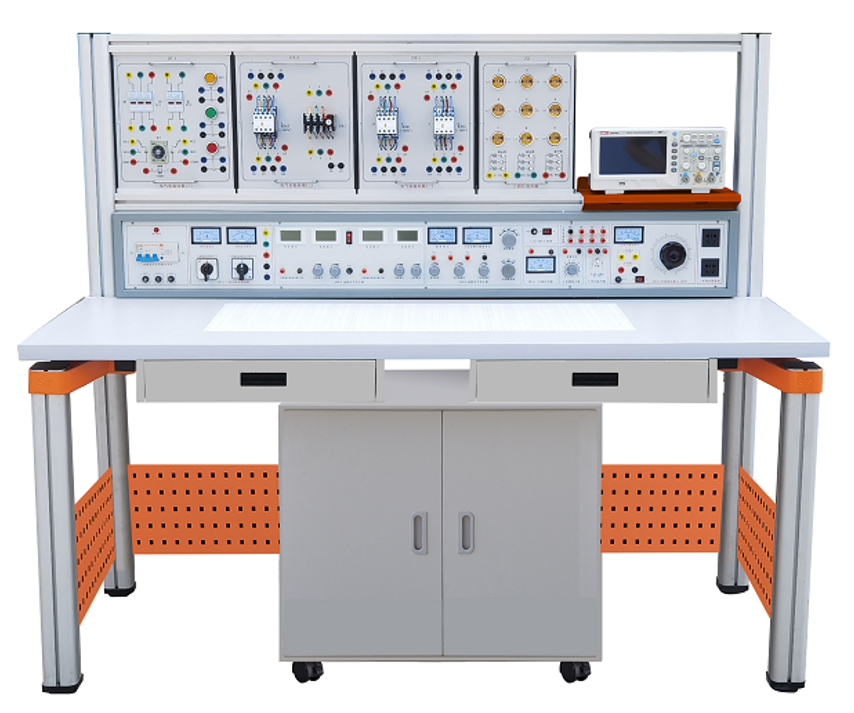

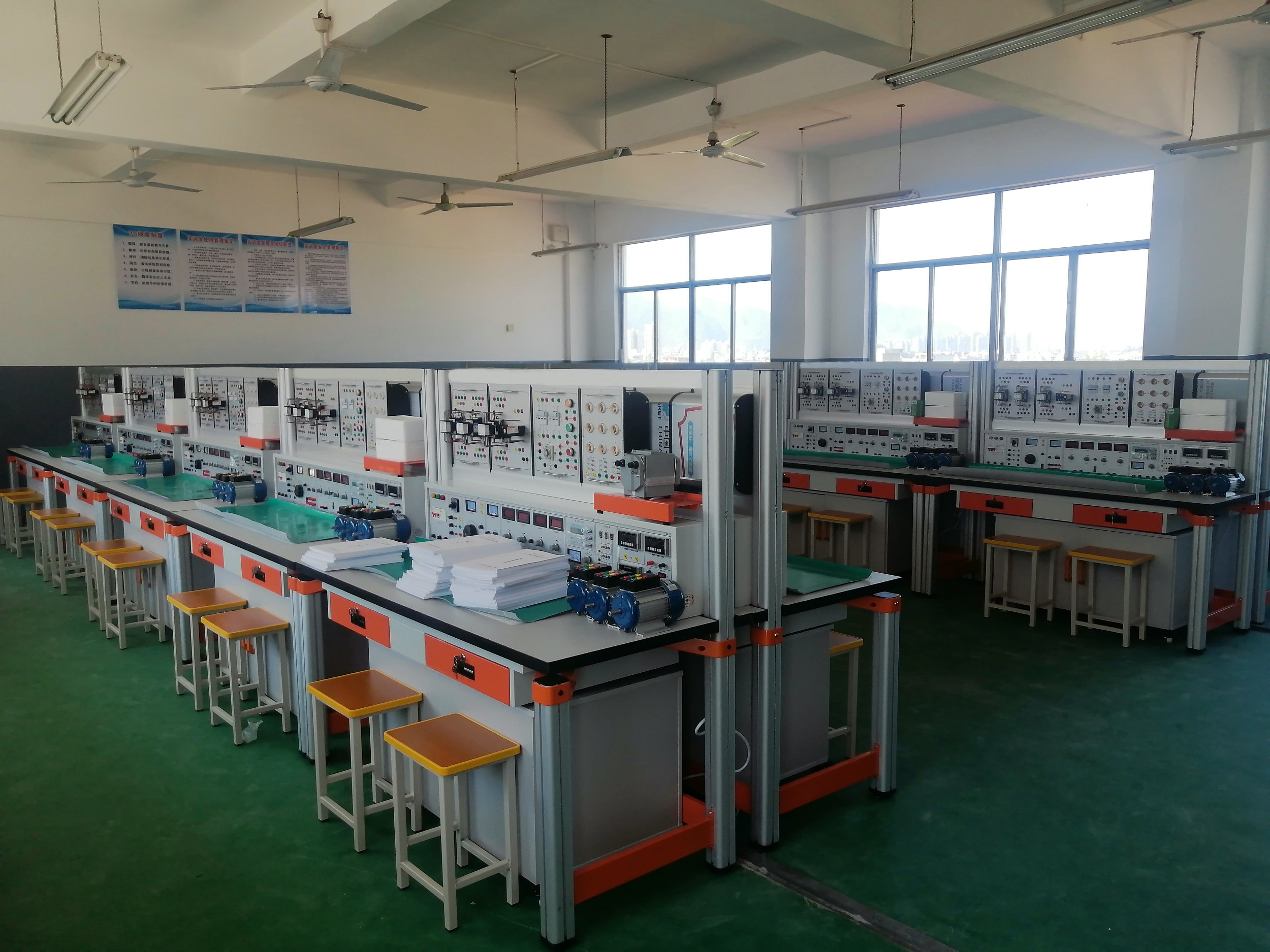

DB-998 電工電子電拖實驗與技能實訓綜合裝置

一、產品的特點：
電工電子電拖實驗與技能實訓綜合裝置具有較完善的安全保護措施，較齊全的功能（詳見實驗臺結構簡介）。實驗桌中央配有通用九孔萬能插件板，九孔萬能插件板主體由ABS注塑而成，表面布有九孔成一組相互聯通的插孔，九孔萬能插件板內部內嵌126組銅質九孔一體成型嵌件。實驗中的弱電模塊必須以獨立封裝的透明元件盒為單一模塊，元件盒統一都能配合九孔萬能插件板像搭積木一樣的形式自由搭建組合電路，元件盒盒體透明，內裝元件直觀性好，盒蓋印刷電路圖防刮耐磨，符號美觀清晰。元件盒盒體與盒蓋采用較科學的壓卡式結構，維修拆裝方便。元器件放置在實驗桌下邊儲存柜內，大大提高了管理水平，規劃化程度，大大減輕了教師實驗準備工作。

二、適用范圍:
電工電子電拖實驗與技能實訓綜合裝置適用于高等院校及要求較高的中專、技校、職業院校，可完成電工學、電工原理、電路分析、模電、數電等課程實驗。該設備是現有實驗室設備的更新?lián)Q代或新建、擴建實驗室的理想產品，它的配備是學校上水平、上等級的重要標志。
三、裝置結構
電工電子電拖實驗與技能實訓綜合裝置由電源控制箱、實驗桌（裝有九孔萬能插件板）、電氣控制實驗掛箱，實驗掛箱支架、移動矮柜、示波器架、透明創新實驗模塊（盒）、學生凳等組成。實驗裝置支架與實驗桌可組合、可拆裝。支架與桌腳一體，鋁合金結構；電氣控制實驗掛箱與各實驗模塊可根據實驗需求自由組合實驗。
（一）、電源控制箱結構與功能:
1.電源及參數
1.1.輸入電源:三相四線電源，輸入時指示燈亮
1.2電源輸出：有保險絲和漏電保護開關二級保護功能。
A組:單、三相交流電源，提供三相380V交流電源，及0～240V單相可調電源(配有一臺0.5KVA的單相自耦調壓器），配有1只指針式交流電壓表，指示調壓器輸出電壓。
B組:低壓交流電壓3－24V分七檔可調，最大輸出電流1.5A，電流表指示。
C組:低壓直流穩壓電源，電壓5V，電流0.5A，電流表指示。
D組:雙路穩流穩壓電源，二路輸出電壓均為0～30V，由多圈電位器連續調節，輸出最大電流為1.5A，每路電源輸出有0.5級數字電流表、電壓表指示。電壓穩壓度<10－2，負穩壓度<10－2，紋波電壓: <5mV。
E組:單相交流市電輸出，供用戶自備設備使用。
2.功率輸出函數發生器：采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。采用大屏幕LCD顯示輸出頻率、波形，衰減值。
正弦波輸出幅度 ≥10V
輸出阻抗 50Ω
失真度 <1%（0.1HZ-- 1KHz）
頻率范圍 0.1HZ～3MHz，采用鍵盤直接輸入數字設定頻率
輸出幅度電位器調節，正弦波輸出具有20db,40db衰減
方波占空比可調, 調節范圍：1%-99%調節；方波和三角波采用TTL電平輸出。
頻率計最高測量范圍 100MHz，自動換檔

3.單次脈沖:每次可輸出一對正負脈沖。
4.音頻功率放大器：輸入音頻電壓不低于10mV，輸出功率不小于1W，音量可調，內有喇叭，用于放大電路擴音，也可作信號尋跡。
5.智能交流電流表1只：測量范圍：0-5A, 設置10mA/500mA/5A三檔量程，六位數碼顯示測量值。儀表采用現代化技術，數碼中文顯示，具備智能化、數字化，上位機通訊功能，通過按鍵能夠?qū)x表進行設置操作,量程手動、自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程自動報警提示及保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。
6.智能直流電流表1只：測量范圍：0-5A,設置10mA/500mA/5A三檔量程，六位數碼顯示測量值。儀表采用現代化技術，數碼中文顯示，具備智能化、數字化，上位機通訊功能，通過按鍵能夠?qū)x表進行設置操作,量程手動、自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程自動報警提示及保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。
7.多功能交流參數表1只：功率測量精度0.5級，功率因數測量范圍0.3-1.0，電壓電流量程為450V和5A。六位數碼顯示有功功率、無功功率、總功率、功率因數、電壓、電流、負載類型，負載類型：L、R、C。儀表采用現代化技術，數碼中文顯示，具備智能化、數字化，上位機通訊功能，通過按鍵能夠?qū)x表進行設置操作,量程手動、自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程自動報警提示及保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。
（二）、實驗桌結構：
實驗桌規格為1600（長）*700（寬）*1500（高），實驗桌主體結構全部采用高性能表面氧化的鋁型材及一次成型鋁壓鑄框架連接構件，連接構件采用壓鑄成型工藝（非焊接工藝），經機加工、拋丸、噴砂，表面靜電噴涂工藝，安裝方便、快捷，用戶可自行DIY組裝。桌體立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70×70mm，四面帶槽，槽寬約8mm，端部配套塑料堵頭。桌面采用25mmE1級三聚氰胺飾面板，桌面板下設支撐框架，承受力不少于300kg。配備儲存柜，存放元件及工具，儲存柜底部4只高強度萬向可制動PU腳輪，方便移動。實訓裝置整體簡約不簡單，高端大氣，符合現代化產品審美和發展趨勢。
實驗桌一桌兩座，實驗桌中央配有通用九孔萬能插件板(尺寸：35×90cm )，九孔萬能插件板主體由ABS注塑而成，表面布有九孔成一組相互聯通的插孔，九孔萬能插件板內部內嵌126組銅質九孔一體成型嵌件（共有1134孔）。實驗中的弱電模塊必須以獨立封裝的透明元件盒為單一模塊，元件盒統一都能配合九孔萬能插件板像搭積木一樣的形式自由搭建組合電路；元件盒盒體透明，內裝元件直觀性好，盒蓋印刷電路圖防刮耐磨，符號美觀清晰。元件盒盒體與盒蓋采用較科學的壓卡式結構，維修拆裝方便。每張臺桌配有一粒膠皮板，保護通用底板與桌面（如需在桌上放置電動機、焊接等）。
實驗桌后面二支桌腳向上延伸，配上特制拉模成型的二根鋁型材，組成電氣實驗掛箱支架。支架與
電氣控制實驗掛箱配套，上下方便，左右移位自如。
（三）透明元件實驗模塊：元件盒盒體透明，內裝元件直觀性好，盒蓋印刷電路圖防刮耐磨，符號美觀清晰。元件盒盒體與盒蓋采用較科學的壓卡式結構，維修拆裝方便。

（四）電氣實驗掛箱：鋁質面板，后蓋由拉模成型鋁型材與注塑成型塑料件構成，電氣元件接線點都已引到安全插座，實驗接線方便安全、快捷。
1、電氣實驗掛箱一：交流接觸器2只
2、電氣實驗掛箱二：交流接觸器1只、熱繼電器1只
3、電氣實驗掛箱三：時間繼電器1只，按鈕紅、黃、綠
4、燈座負載掛箱：9只燈座及相應控制開關，燈泡用戶自備
（五）電工電子技能實訓器件一套（表一）
（六）三相交電機2臺：380V/180W，鋁質外殼。

（七）學生凳
1．凳腿采用30×30×1.2mm 的方管；
2．拉管采用 30×30×1.2mm 的方管；
3．凳面采用 240×340×25mm 刨花板貼木紋紙，凳高40cm，凳面與金屬凳架使用大扁頭防刮螺桿和防退螺帽穿越固定；
4．防銹處理：金屬部件均需經酸洗、磷化、表面除銹處理，采用高壓靜電噴塑、高溫烘烤處理，要求附著力強，抗氧化，不脫剝，光滑美觀，金屬桌體顏色為灰色。
三、實驗臺主要技術指標：
1、輸入工作電源：三相四線 50HZ
2、整機功率：1.0KW
3、外形規格：160cm*70cm*140cm
4、重    量：150KG
7、絕緣電阻：>5MΩ
8、漏電保護：漏電動作電流≤30mA
四、實驗項目：
�。�1）電工實驗
1．電工測量儀表的使用　　
2．常用元件的識別與檢測　　　　　
3．線性元件與非線性元件的伏安特性
4．電源的外特性　　　　　　　
5．電位值、電壓值的測定　　　
6．電流表和電壓表的擴程
7．基爾霍夫定律的驗證
8．驗證楞次定律
9．迭加原理與互易定理的驗證
10．戴維南定理與諾頓定理的驗證
11．電壓源與電流源的等效變換
12．受控源特性的研究
13．一階電路實驗
14．二階電路的過渡過程
15．研究LC元件在直流和交流電路中的特性
16．負載獲得最大功率的條件
17．交流電路參數的測量
18．正弦交流電略中RLC元件的特性 19．RL及RC串聯電路實驗
20．RLC串聯諧振電路
21．日光燈電路的連接及功率因數改善
22．三相負載的星三角接法
23．三相電路及功率的測量
24．R-C選頻網絡研究
25．二端口網絡研究
26．單相變壓器實驗
27．互感電路實驗
28．三相異步電動機的使用與起動
29．三相電動機接觸器點動正轉控制線路
30．三相電動機具有自鎖的正轉控制線路
31．三相電動機具有過找保護的正轉控制線路
32．三相電動機接觸器聯鎖的正反轉控制線路
33.三相電動機按鈕聯鎖的正反轉控制線路
34.三相電動機按鈕接觸器復合聯鎖控制線路
35.三相電動機接觸器控制Y/△降壓起動
36.三相電動機時間繼電器控制Y/△降壓起動

（2）模擬部分實驗：
1．二極管的正、反相特性
2．晶體三極管的輸入、輸出特性　
3．晶體管共射極單管放大器　　
4．兩級阻容耦合放大電路　　
5．負反饋對放大器性能的影響　　
6．場效應管放大器　　　　　　　
7．差動放大電路　　　　　　
8．運算放大器指標測試　　　　　
9．集成運算放大器的基本應用
(多種模擬運算電路)
10．集成運算放大器非線性應用
（多種波形發生器） 11．變壓器耦合推挽功率放大器
12．0TL功率放大器
13．集成功率放大器
14．單相橋式整流電路
15．串聯型晶體管直流穩壓電源
(設計性實驗)
16．集成直流穩壓電源
17．單結晶體管特性
18．單結晶體管觸發電路
19．晶閘管簡單測試
20．晶閘管可控整流電路
利用上述20項實驗元器件還可完成下面實驗項目
l．電壓負反饋偏置電路　　　　
2．分壓式電流負反饋偏置電路
3．用二極管穩定工作點                 　　　
4．共基極放大電路　
5．共集電極放大電路　
6．共源極基本放大電路
7．場效應管共漏極電路
8．場效應管共柵極電路　
9．單管阻容放大電路
10．變壓器耦合放大電路
11．甲類功率放大電路
12．串聯電流負反饋電路
13．串聯電壓負反饋電路
14．并聯電壓負反饋電路
15．并聯電流負反饋電路
16．共基共射極放大電路
17．自舉射極輸出電路
18．NPN一PNP直接耦合放大電路
19．用負反饋消除自激振蕩
20．晶體管開關作用
21．變壓器反饋式振蕩電路
22．電容三點式振蕩電路
23．電感三點式振蕩電路
24．差動放大電路的基本形式
25．長尾式差動放大電路
26．雙電源長尾式差動放大電路
27．運放用作交流比例放大
28．反相輸入保護措施
29．同相輸入保護措施
30．電源極性錯接的保護
31．RC高通電路
32．利用三極管來保護器件
33．差動輸入運算電路
34．快速積分電路
35．模擬一階微分方程電路 36．模擬二階微分方程電路
37．基本對數運算電路
38．實用微分電路
39．反對數放大基本電路
40．簡單的過零比較電路
41．利用二級管作為上限檢測幅度選擇電路
42．下限幅度選擇電路
43．RC無源網絡的低通濾波電路
44．同相輸入一階低通濾波電路
45．反相輸入一階低通濾波電路
46．簡單的二階RC濾波電路
47．典型二階RC有源低通濾波電路
48．典型二階高通有源濾波電路
49．基本帶通濾波電路
50．典型帶通濾波電路
51．矩型波振蕩電路
52．寬度可調的矩形波發生器
53．幅頻可調的鋸齒波發生器
54．單相半波整流電路
55．單相全波整流電路
56．電容濾波電路
57．電容濾波帶電阻負載
58．RC濾波電路
59．基本LC濾波電路
60．二倍壓整流電路
61．三倍壓整流電路
62．基本穩壓電路
63．基本調整管穩壓電路6
64．具有放大環節的穩壓電路
65．單相半波可控硅整流
66．電子調壓電路
67．電子催眠器一一趣味性實驗一
68．電子門鈴電路一一趣味性實驗二
69．電子報警電路一一趣味性實驗三

（3）數字部分實驗：
l．TTL集成邏輯門的參數測試
2．CM0S邏輯門的參數測試
3．TTL集成電極開路門與三態輸出門的應用
4．與、非、或、與非門電路實驗
5．半加器電路實驗
6．全加器電路實驗
7．RS觸發器實驗
8．D觸發器實驗
9．JK觸發器實驗
10．T觸發器實驗
11．JK型觸發器轉換成D觸發器
12．D型觸發器轉換成JK觸發器
13．計數器實驗
14．MSI移位寄存器及其應用
15．譯碼器及其變換方式 16．MSI數據選擇器及邏輯設計
17．微分型單穩態電路
18．環形多諧振蕩器
19．利用門電路構成編碼器分配器、選擇器
20．組合電路的設計之一一一編碼轉換
21．組合電路的設計之二一一顯示電路
22．同步時序電路的設計
23．計算機時序電路的設計
24．集成定時器測試及應用
25．CM0S集成A/D、D/A轉換電路實驗
26．二極管非門、或非門電路
27．三極管非門、與非門、或非門電路
28．異步十進制減法計數器
29．異步十進制加法計數器
30．綜合能力培訓實驗一一電子秒表
五、實訓項目
（一）電工部分
1.低壓驗電表的使用�！　　　　　　　　　　�
2.滅火器的操作方法�！　　　　　　　　　　　�23.三相鼠籠式電動機的拆裝與測試。
3.口對口人工呼吸法和胸外心臟壓擠法觀察�！　�24.三相鼠籠式電動機運行巡視。
4.常用工具的使用與識別�！　　　　　　　　　�25.三相鼠籠式異步電動機的定期檢修。
5.常用導線的連接和絕緣的恢復。　　　　　　　26.三相鼠籠式異步電動機故障分析。
6.電烙鐵的拆裝與焊接技能訓練�！　　　　　　�27.定子繞組局部故障的排除。
7.電工識圖訓練。　　　　　　　　　　　　　　28.單相電容式電動機繞組的拆換。
8.配電板安裝�！　　　　　　　　　　　　　　�29.單相電容式電動機故障與排除。
9.室內配線�！　　　　　　　　　　　　　　　�30.手動正轉控制線路的安裝與檢修訓練。
10.室內照明線路安裝。　　　　　　　　　　　 31.接觸器點動正轉控制
11.電流表、電壓表的安裝�！　　　　　　　　� 32.具有自鎖的正轉控制。
12.C620-1型車床控制線路的模擬安裝�！　　　�33.具有過載保護的正轉控制。
13.交流電壓的測量�！　　　　　　　　　　　� 34.接觸器聯鎖的正反轉控制。
14.直流電壓、直流電流的測量�！　　　　　　� 35.按鈕聯鎖的正反轉控制線路。
15.電阻的測量。　　　　　　　　　　　　　　 36.按鈕、接觸器復合聯鎖的控制線路。
16.兆歐表、鉗形電流表接地電阻測定儀的使用。 37.接觸器控制Y-△降壓控制。
17.常用開關類電器拆裝�！　　　　　　　　　� 38.銑床主軸與進給電機的聯鎖控制。
18.交流接觸器的拆卸與組裝�！　　　　　　　� 39.時間繼電器控制Y-△降壓起動控制。
19.熱繼電器與時間繼電器的拆卸和組裝�！　　�
20.常用啟動器的結構觀察及檢測。　　　　　
（二）電子部分實訓內容：
1.常用儀器儀表的使用；
2.常用電子元器件的識別與檢測；
3.電烙鐵拆裝與電子錫焊技能訓練；
4、多孔通用電路板焊接訓練；
5、電子報警器的焊接與調試
6、電子門鈴電路的焊接與調試
7、光控電路的焊接與調試
8、光控電路開關的焊接與調試
9、航標燈的焊接與調試 10、家用臺燈調光電路的焊接與調試
11、排風扇自動啟閉電路的焊接與調試
12、閃光燈的焊接與調試
13、溫控電路的焊接與調試
14、音樂門鈴電路的焊接與調試
15、六管超外差式調頻收音機的焊接與調試
16、LED數字電子鐘的焊接與調試
17、多路搶答器等實訓線路板的焊接與調試

六、配置清單（每臺）

（一）電工電子實驗元件
元件盒名稱	型號	數 量	備注
電阻創新透明元件盒	0.5Ω	1	2W
電阻創新透明元件盒	1Ω	1	2W
電阻創新透明元件盒	4Ω	1	2W
電阻創新透明元件盒	5.1Ω	2	2W
電阻創新透明元件盒	8Ω	1	2W
電阻創新透明元件盒	10Ω	1	2W
電阻創新透明元件盒	16Ω	1	2W
電阻創新透明元件盒	20Ω	1	1W
電阻創新透明元件盒	30Ω	1	1W
電阻創新透明元件盒	51Ω	2	1W
電阻創新透明元件盒	75Ω	1	1W
電阻創新透明元件盒	100Ω	2	1/8W
電阻創新透明元件盒	120Ω	1	1/8W
電阻創新透明元件盒	150Ω	1	1/8W
電阻創新透明元件盒	200Ω	1	1/8W
電阻創新透明元件盒	240Ω	1	1/8W
電阻創新透明元件盒	300Ω	2	1/8W
電阻創新透明元件盒	330Ω	2	1/8W
電阻創新透明元件盒	430Ω	1	1/8W
電阻創新透明元件盒	470Ω	1	1/8W
電阻創新透明元件盒	510Ω	2	1/8W
電阻創新透明元件盒	620Ω	1	1/8W
電阻創新透明元件盒	650Ω	1	1/8W
電阻創新透明元件盒	680Ω	2	1/8W
電阻創新透明元件盒	820Ω	1	1/8W
電阻創新透明元件盒	1K	2	1/8W
電阻創新透明元件盒	1.5K	1	1/8W
電阻創新透明元件盒	2K	2	1/8W
電阻創新透明元件盒	2.4K	2	1/8W
電阻創新透明元件盒	2.7K	1	1/8W
電阻創新透明元件盒	3K	2	1/8W
電阻創新透明元件盒	3.3K	1	1/8W
電阻創新透明元件盒	3.9K	1	1/8W
電阻創新透明元件盒	4.3K	1	1/8W
電阻創新透明元件盒	4.7K	2	1/8W
電阻創新透明元件盒	5.1K	3	1/8W
電阻創新透明元件盒	6.8K	2	1/8W
電阻創新透明元件盒	7.5K	1	1/8W
電阻創新透明元件盒	9.1K	1	1/8W
電阻創新透明元件盒	10K	5	1/8W
電阻創新透明元件盒	13K	2	1/8W
電阻創新透明元件盒	15K	1	1/8W
電阻創新透明元件盒	20K	2	1/8W
電阻創新透明元件盒	30K	1	1/8W
電阻創新透明元件盒	36K	1	/8W
電阻創新透明元件盒	39K	2	1/8W
電阻創新透明元件盒	47K	1	1/8W
電阻創新透明元件盒	51K	1	1/8W
電阻創新透明元件盒	68K	1	1/8W
電阻創新透明元件盒	100K	2	1/8W
電阻創新透明元件盒	150K	1	1/8W
電阻創新透明元件盒	200K	2	1/8W
電阻創新透明元件盒	300K	1	1/8W
電阻創新透明元件盒	470K	1	1/8W
電阻創新透明元件盒	510K	1	1/8W
電阻創新透明元件盒	1M	1	1/8W
電位器透明元件盒	470Ω	1	1/2W
電位器透明元件盒	1K	2	1/2W
電位器透明元件盒	4.7K	1	1/2W
電位器透明元件盒	10K	1	1/2W
電位器透明元件盒	47K	1	1/2W
電位器透明元件盒	100K	1	1/2W
電位器透明元件盒	470K	2	1/2W
電位器透明元件盒	1M	1	1/2W
電解電容透明元件盒	0.1uF	1	16V
電解電容透明元件盒	4.7uF	1	16V
電解電容透明元件盒	10uF	3	16V
電解電容透明元件盒	33uF	1	16V
電解電容透明元件盒	47uF	2	25V
電解電容透明元件盒	100uF	3	35V
電解電容透明元件盒	220uF	1	35V
電解電容透明元件盒	470uF	1	35V
瓷片電容透明元件盒	300P	1	63V
瓷片電容透明元件盒	1000P	2	63V
瓷片電容透明元件盒	4700P	1	63V
瓷片電容透明元件盒	0.01uF	3	63V
瓷片電容透明元件盒	0.1uF	2	63V
瓷片電容透明元件盒	0.47uF	1	63V
瓷片電容透明元件盒	1uF	1	250V
瓷片電容透明元件盒	2uF	1	250V
音頻輸入變壓器透明元件盒		1
音頻輸出變壓器透明元件盒		1
變壓器元件盒	220/6V.6V.24V	1	8W
電感透明元件盒	8Ω	1
電感透明元件盒	390UH	1
二極管透明元件盒	4007	4
二極管透明元件盒	2AP9	1
發光二極管透明元件盒		2
穩壓二極管透明元件盒	2CW54	2
穩壓二極管透明元件盒	2CW76	1
光敏二極管透明元件盒		1
晶振透明元件盒	10M	1
場效應管透明元件盒	3DJ6	1
單結管透明元件盒	BT33	1
晶閘管透明元件盒	KP1	1
三極管透明元件盒	3DG6	2
三極管透明元件盒	3DG12	2
三極管透明元件盒	3AX31	1
三極管透明元件盒	3DA1	1
三端穩壓透明元件盒	7805	1
指示燈(信號燈)透明元件盒		1	12V
開關透明元件盒		4
喇叭透明元件盒	8Ω/0.2W	1
繼電器透明元件盒	6V	1
鎮流器元件盒	8W	1
日光燈管	8W	1
日光燈座元件盒		2
起動器元件盒		1
條形磁鐵		1
原副線圈元件盒		1
電流測量插座元件盒		3
直流電表元件盒	±100uA	1
直流電表元件盒	1000uA	1
直流電表元件盒	5mA	1
電平開關和邏輯電平指示元件盒		2	16位
七段譯碼器	3組七段譯碼器及對應譯碼顯示數碼管	1
集成座元件盒	14腳	4
集成座元件盒	16腳	2
集成座元件盒	20腳	1
集成座元件盒	28腳	1
集成運放	UA741	2
定時器	NE555	1
功率放大器	LA4101	1
數模轉換器	DAC0832	1
模數轉換器	ADC0809	1
TTL與非門	74LS00	1
TTL集電極開路與非門	74LS03	1
TTL非門	74LS04	1
TTL與門	74LS08	1
TTL三輸入與門	74LS11	2
TTL四輸入與非門	74LS20	1
TTL或門	74LS32	1
TTL觸發器	74LS74	2
TTL異或門	74LS86	1
JK觸發器	74LS112	1
緩沖器	74LS125	1
譯碼器	74LS138	2
數據選擇器	74LS153	1
計數 器	74LS160	2
計數 器	74LS161	1
D觸發器	74LS175	1
加減計數器	74LS192	2
移位寄存器	74LS194	1
計數 器	74LS196	3
CMOS與非門	CD4011	1
（二）電氣控制實驗掛箱及電機
燈座負載掛箱	9只燈座及相應控制開關	1	燈泡用戶自備
電氣實驗掛箱一	交流接觸器2只	1
電氣實驗掛箱二	交流接觸器1只、熱繼電器1只	1
電氣實驗掛箱三	時間繼電器1只，按鈕紅、黃、綠	1
電動機	Y/△接380V 180W	2
（三）電工電子技能實訓器件，見表一
（四）連接線
連接線	電工電子香蕉插頭線	25
	電氣控制安全疊插式	25
	電流測量插頭線	1
（五）實驗臺
電源控制箱		1臺
實驗桌	含電氣實訓屏	1張
示波器支架		1個
儲存柜		1個
學生凳		2張
防腐皮		1塊

表一：電工電子技能實訓器件
1、電工部分

元件名稱	型號	數 量	備注
電筆		1
電度表		1
兆歐表		1
鉗形電流表	MG28/36	1
交流電流表	85L17 5A	3	組合到一個底座，接線引到端子
交流電壓表	85L17 450V	1
換相開關		1
網孔配電板		1
2P斷路器		1
墻壁開關		2
墻壁插座		1
86底座		3
平燈頭	250V/5A	3
日光燈組件	15W	1
單相電動機		1
單相閘刀	HK2-15/2	1
熔斷絲		若干
松香、焊錫絲		若干
扎線帶		若干
黑膠布、套管		若干
螺絲與塑料卡子		100套
交流接觸器		3
2P熔斷器	RT18-32X	1
3P熔斷器	RT18-32X	1
接線端子		10孔
按鈕	3H	2
熱繼電器		2
時間繼電器		1
三相閘刀		1
變壓器	380V/6.3V+24V+36V	1	50W
剝線鉗		1
尖嘴鉗		1
電工刀		1
剪刀		1
鋼鋸架		1
吸錫器		1
鑷子		1
電烙鐵及烙鐵架		2
螺絲刀	－＋	4	大小各2

2、電子部分表二

元件名稱	型號	數 量	備注
多孔通用PCB焊接練習板（10cm*15cm）			2片
電子報警器制作組件			1套
電子門鈴電路制作組件			1套
光控電路裝配與測試組件			1套
光控電路開關制作與調試組件			1套
家用臺燈調光電路焊接與調試組件			1套
航標燈制作與調試組件			1套
排風扇自動啟閉電路制作與實訓組件			1套
閃光燈制作和測試組件			1套
溫控電路的制作與測試組件			1套
音樂門鈴電路制作與測試組件			1套
六管超外差式調頻收音機制作與測試組件			1套
LED數字電子鐘電路組件			1套
多路搶答器等實訓線路板制作組件			1套

友情提示：

1、貨品驗收：閣下收貨時請檢查電工電子電拖實驗與技能實訓綜合裝置的貨品外觀，核實電工電子電拖實驗與技能實訓綜合裝置的數量及配件，拒收處于受損狀態的電工電子電拖實驗與技能實訓綜合裝置；

2、質保：頂邦將為閣下提供電工電子電拖實驗與技能實訓綜合裝置產品說明書內的質保條件和質保期，在質保范圍內提供對電工電子電拖實驗與技能實訓綜合裝置的免費維修，超出條件承諾時提供對電工電子電拖實驗與技能實訓綜合裝置的有償維修；

3、退換貨：閣下單方面原因?qū)е碌碾姽る娮与娡蠈嶒炁c技能實訓綜合裝置選型錯誤或電工電子電拖實驗與技能實訓綜合裝置購買數量錯誤，造成電工電子電拖實驗與技能實訓綜合裝置的退換貨要求，將不被接受；

4、貨期：電工電子電拖實驗與技能實訓綜合裝置的發貨期為參考值，如您需要了解電工電子電拖實驗與技能實訓綜合裝置的精確貨期，請與頂邦的銷售人員聯系；

5、如閣下對電工電子電拖實驗與技能實訓綜合裝置有任何疑問，請致電：021-36334717 ，我們將由專業人士為您提供有關電工電子電拖實驗與技能實訓綜合裝置的咨詢。

找不到想找的產品?請點擊產品導航頁

教學設備

產品分類

找不到想找的產品?請點擊產品導航頁
