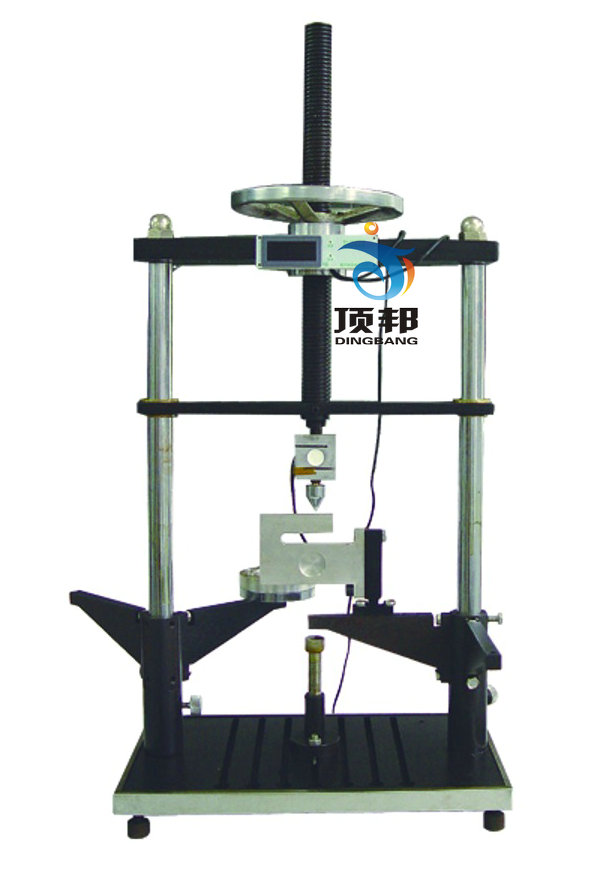

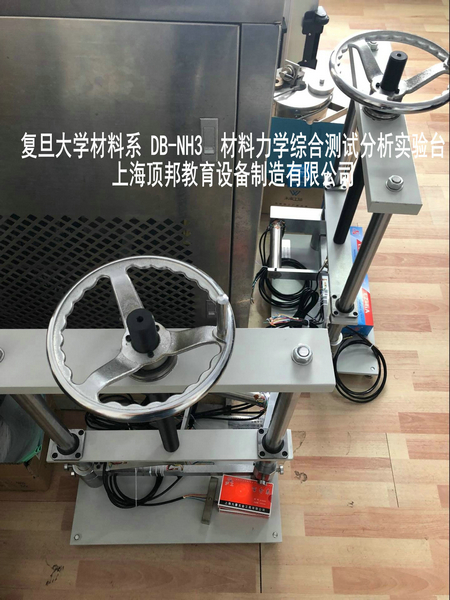

DB-NH3  材料力學綜合測試分析實驗臺(需要配套DB-3880 靜態應變儀使用)

  DB-NH3 材料力學綜合測試分析實驗臺是由南京航空航天大學專為各大專院校材料力學實驗教學而研制的臺式多功能組合實驗裝置，可以滿足國家教委211工程對材料力學實驗室評估的各項要求及材料力學實驗教學大綱的要求。
  DB-NH3 材料力學綜合測試分析實驗臺采用了南京航空航天大學的技術，在一臺設備上可以完成多項實驗任務，并且各種實驗內容之間的轉換非常方便，是各大專院校提高實驗教學質量、搞好實驗室開放工作的首選設備。
技術指標：
1、裝置主體采用左右旋轉結構切換實驗項目。2、最大試驗力：500kG。3、最大實驗行程：280mm 。4、電源電壓：AC220V±10%/50Hz。5、外形尺寸：（高）1000mm×（寬）680mm×（厚）430mm。6、整機重量：≤100kG。7、多功能組合實驗裝置由立柱、底盤、加力手輪、力傳感器、數字測力儀、加力頭、左右旋轉支架（裝有定位鎖緊螺母），等強度試驗梁，純彎曲實驗梁，彎扭組合實驗梁，溫度補償塊等組成。
可開設實驗項目：
1、彎曲正應力分布規律實驗。
2、彎扭組合變形薄壁桶應力測定實驗。
3、等強度梁應變電橋接線實驗。
4、壓桿定穩實驗。
5、改進型元件的貼片設計及其應用研究。
6、復合梁的貼片設計及其應用研究 。
7、位移互等定理實驗。
8、剪切彈性元件的貼片設計及其應用研究。
9、材料彈性性能E，μ測定實驗。
10、偏心拉伸實驗。
11、復合梁應力測定實驗。
12、組合梁應力測定實驗。
13、彈性模量G的測定。
14、電阻應變片靈敏系數K標定實驗。
15、結合DB-3880分析軟件做更多的自主設計性實驗。

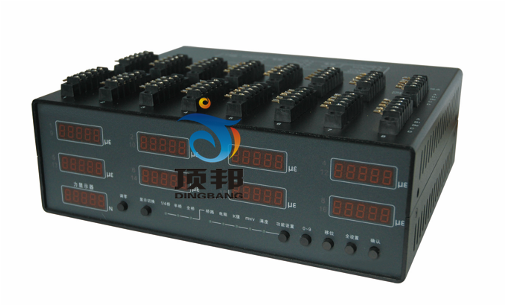

DB-3880 靜態應變儀

1.測點數：每臺有16點測應變與1點測力，
2.﹡接線方式：金屬接線柱,即可手動旋轉，也可用螺絲刀旋轉
3.顯示：儀器正前放顯示，八窗口顯示應變值，一窗口顯示力值
4.﹡橋路形式：1/4橋，半橋，全橋，混接無短接片
5.橋路激勵：2VDC
6.橋路電阻：120,240,350Ω
7.測量范圍：±19999με
8.傳感器滿度范圍：0～10000N
9.靈敏系數：1.00～9.99
10.平衡方式：自動平衡
11.平衡范圍：±19999με
12.精度：±0.3% ±2字
13.穩 定 度±2με/4h； 1με/℃、
14.分辨力：±1με
15.通訊方式： USB接口，多臺級聯采用RS485接口。
16.可在計算機上完成測試條件的設置、測量、曲線顯示、文件保存的功能
17.大容量數據存儲, 數據邊采樣邊保存
18.文件可轉換為MS-Excel可調用格式
19.可同時顯示棒圖，數字監視圖，X-Y監視圖，T-Y監視圖
20.采集控制：示波，自動定時采集，手動采集（備注標識）。
21.每個通道系數、橋路形式、泊松比、彈性模量均可任意設置
22.工作環境：  0～50℃
23.質    量：  約3kg
24.電源：220V，50Hz
