一、 功能簡介
現代各類機械中，廣泛應用螺栓進行聯接，如何計算和測量螺栓受力情況及靜、動態特性參數，是工程技術人員的一個重要課題。DB-CSS螺栓聯接實驗臺是本公司根據《現代機械工程基礎實驗教程》指導書開發的實用性很強的教學設備。本實驗臺采用全新現代測試手段，利用傳感器及計算機對螺栓聯接靜、動態參數進行采集、處理、仿真的實驗設備，其設計緊密結合螺栓聯接的教學內容，可完成螺栓應力與變形的測試與分析，測量數據穩定、重復性好，是當前理想的基礎教學實驗設備。
二、 性能特點
1、 該實驗臺為螺栓組及單螺栓的組合實驗臺，同時具有螺栓組靜態實驗及單螺栓靜、動態實驗組合功能。一臺實驗臺可完成兩種實驗臺的實驗功能。
2、 螺栓靜動態受力、變形、剛度，軸向載荷，預緊拉力等實驗。
3、 通過計算機測試分析軟件自動進行螺栓聯接動靜態實驗，實現兩種實驗手段，可作綜合性實驗；
三、 實驗項目及內容
1、 螺栓組載荷分布及其測試；
2、 靜態測試相對剛度變化對螺栓總拉力的影響；
3、 動態測試相對剛度變化對螺栓應力幅值與動載荷幅值的影響。
4、 電阻應變儀的工作原理及各測量點應變片的組橋方式

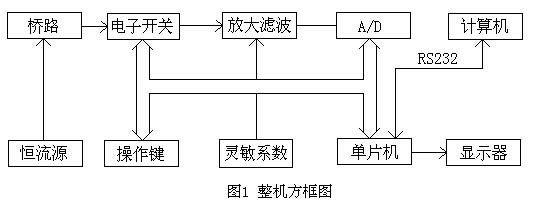

本儀器由精密恒流源,多路切換開關,前置放大器,低通濾波器,A/D轉換器,單片機,顯示電路,電源等部分組成見方框圖。
四、 實驗設備主要技術參數
1、 單相交流異步電機：90W、N=1400r/min
2、 電阻應變片電阻值：R=120Ω；靈敏度系數：K=2.08
3、 螺栓組實驗螺栓：M12（10個）
4、 實驗單螺栓：M16（1個）
5、 四路靜動態測試儀：測量范圍：0±30000με
1. 零點不平衡：±10000με
2. 基本誤差：0.2﹪FS
3. 分辨率：1με
4. 零點漂移：±2με/4小時、±0.5με/℃
5. 測量方式：1/4橋、半橋、全橋
6、 外型尺寸：800×350×600

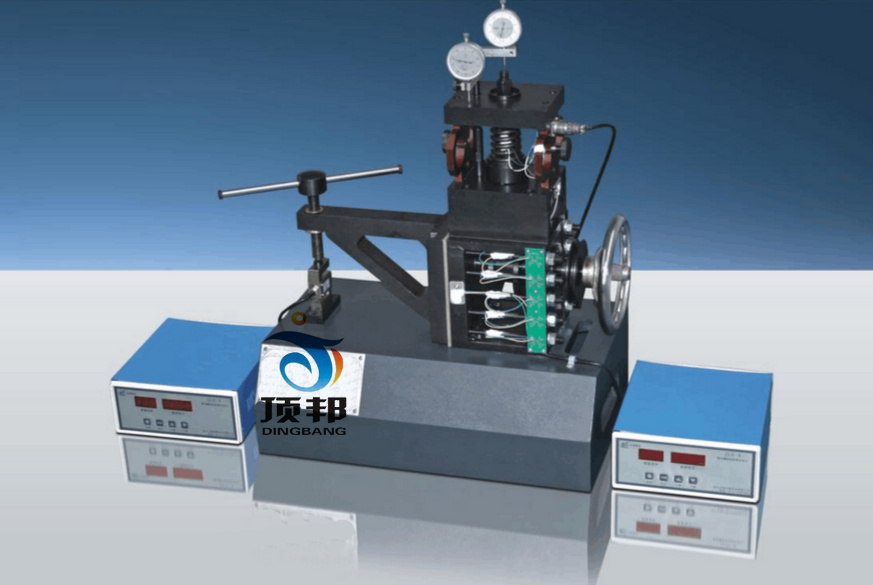

DB-CSS 螺栓組及單螺栓聯接靜動態綜合實驗臺
| 序號 | 圖號 | 名稱 | 數量 | 備注 |
|
|
DB-CSS-001 | 底座 | 1 | 焊接組件 |
|
|
DB-CSS-002 | 連接座 | 1 | 焊接組件 |
|
|
DB-CSS-002-1 | 連接座-底座 | 1 | Q235 |
|
|
DB-CSS-002-2 | 連接座-前后板 | 2 | Q235 |
|
|
DB-CSS-002-3 | 連接板-頂板 | 2 | Q235 |
|
|
DB-CSS-003 | 懸臂 | 1 | 焊接組件 |
|
|
DB-CSS-003-1 | 懸臂背板 | 1 | Q235 |
|
|
DB-CSS-003-2 | 懸臂板 | 1 | Q235 |
|
|
DB-CSS-004 | 加載螺釘 | 1 | 45# |
|
|
DB-CSS-005 | 加載杠桿 | 1 | 活塞桿 |
|
|
DB-CSS-006 | 杠桿螺釘 | 2 | 45# |
|
|
DB-CSS-007 | 銅套螺母 | 1 | 黃銅 |
|
|
DB-CSS-008 | 傳感器底座 | 1 | Q235 |
|
|
DB-CSS-009 | 彈性連接塊 | 2 | 尼龍 |
|
|
DB-CSS-010 | 補償片安裝片 | 2 | 不銹鋼 |
|
|
DB-CSS-011 | 傳感器壓頭螺釘 | 1 | Q235 |
|
|
DB-CSS-012 | 中間實驗螺栓 | 10 | 45# |
|
|
DB-CSS-013 | 偏心輪軸 | 1 | 45# |
|
|
DB-CSS-014 | 偏心輪 | 1 | 45# |
|
|
DB-CSS-015 | 偏心輪隔套 | 1 | 45# |
|
|
DB-CSS-016 | 盲孔端蓋 | 1 | Q235 |
|
|
DB-CSS-017 | 通孔端蓋 | 1 | Q235 |
|
|
DB-CSS-018 | 大帶輪-SPZ | 1 | Q235 |
|
|
DB-CSS-019 | 電機帶輪-SPZ | 1 | Q235 |
|
|
DB-CSS-020 | 頂桿導向板 | 2 | Q235 |
|
|
DB-CSS-021 | 挺桿支座 | 1 | Q235 |
|
|
DB-CSS-022 | 小銷軸 | 1 | 45# |
|
|
DB-CSS-023 | 挺桿 | 2 | 45# |
|
|
DB-CSS-024 | 彈簧下支座 | 1 | 45# |
|
|
DB-CSS-025 | 彈簧 | 1 | 60Si2Mn（外購件） |
|
|
DB-CSS-026 | 八角環 | 2 | 55Si2Mn |
|
|
DB-CSS—027 | 彈簧上支座 | 1 | 45# |
|
|
DB-CSS-028 | 錐塞 | 2 | 45# |
|
|
DB-CSS-029 | 表夾桿 | 1 | Q235 |
|
|
DB-CSS-030 | 表夾 | 2 | 鋁合金 |
|
|
DB-CSS-031 | 夾緊螺釘 | 4 | 45# |
|
|
DB-CSS-032 | 彈性墊圈 | 1 | 45# |
|
|
DB-CSS-033 | 厚螺母 | 1 | 標準件 |
|
|
DB-CSS-034 | 空心試驗螺栓 | 1 | 45# |
|
|
DB-CSS-035 | 小螺桿 | 1 | 45# |
|
|
DB-CSS-036 | 下聯接板 | 1 | Q235 |
|
|
DB-CSS-037 | 上聯接板 | 1 | Q235 |
|
|
內六角圓柱頭螺釘 | M6×35(發黑) | 8 | 標準件 |
|
|
內六角圓柱頭螺釘 | M10×30(發黑) | 4 | 標準件 |
|
|
內六角圓柱頭螺釘 | M6×15(發黑) | 9 | 標準件 |
|
|
內六角圓柱頭螺釘 | M6×20(發黑) | 4 | 標準件 |
|
|
內六角圓柱頭螺釘 | M12×20(發黑) | 4 | 標準件 |
|
|
內六角圓柱頭螺釘 | M8×20(鍍白鋅) | 2 | 標準件 |
|
|
內六角圓柱頭螺釘 | M8×10(鍍白鋅) | 1 | 標準件 |
|
|
內六角圓柱頭螺釘 | M8×40(發黑) | 4 | 標準件 |
|
|
內六角圓柱頭螺釘 | M8×25(發黑) | 4 | 標準件 |
|
|
電機 | J110ZYT152-PX25-A3 | 1 | 博山新微電機 |
|
|
軸用A型擋圈 | φ10 | 2 | 標準件 |
|
|
螺母 | M12 | 10 | 標準件 |
|
|
手輪 | d=12、D=250 | 1 | 五金件 |
|
|
百分表 | 量程：0-10MM | 2 | 標準件 |
|
|
稱重型傳感器（MS-1） | 0-500KG | 1 | 外購件 |
|
|
V型帶 | SPZ型（帶長L=675） | 1 | 外購件 |
|
|
深溝球軸承 | 型號6205 | 2 | 標準件 |
|
|
深溝球軸承 | 型號6200 | 2 | 標準件 |
|
|
工具 | 十字螺絲刀1把、內六角扳手1套、22-24、12-14開口扳手各1個 | 1套 | 外購件 |
|
|
應變片 | 應變片及接線端 | 各11 | 外購件 |
|
|
合格證 | 1 | 上海頂邦 | |
|
|
控制盒 | 單片機 | 1 | 上海頂邦 |
|
|
電源線 | 1 | 外購件 | |
|
|
產品說明書 | 1 | 上海頂邦 | |
|
|
裝箱單 | 1 | 上海頂邦 |
