[規格型號]：	DBJX-203
[產品名稱]：	起重機械實訓臺
[價　　格]：	詢價
[產品參數]：	請聯系客服
[在線客服]：	QQ在線 QQ在線
[微　　信]：	13817525788

挖掘機實訓臺起重機實訓臺正面吊實訓臺裝載機實訓臺推土機實訓臺

產品介紹：

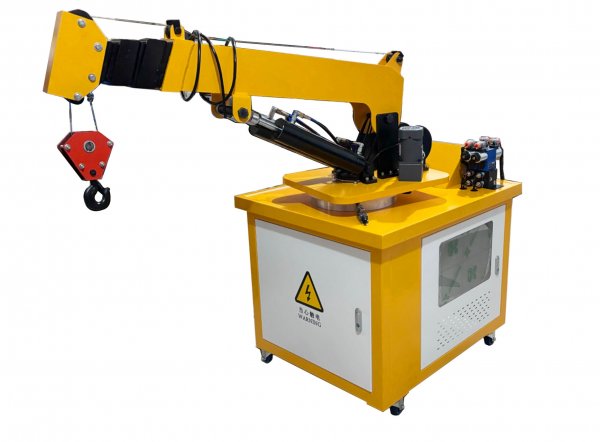

DBJX-203 起重機械實訓臺

一．概況
起重機是指在一定范圍內垂直提升和水平搬運重物的多動作起重機械。又稱天車，航吊，吊車。起重機是工程機械設備中應用最多的設備，它廣泛應用于吊裝作業中，具有操作方便、綜合適用性強等優點。通過實訓引導學生進行創新設計積極思維。培養其綜合設計能力和實踐動手能力。是液壓傳動與控制實驗室理想的綜合創新性實驗設備。

二．實驗項目：
1.液壓傳動及元部件結構與工作原理觀摩、拆裝實驗。
（1）機械部件的測繪與分析。
（2）液壓控制系統原理的學習與分析。
2.起重機演示控制實驗：
（1）主臂抬起、降低控制操作實驗；
（2）主臂伸出、縮回控制操作實驗；
（3）吊鉤上、下運動控制操作實驗；
（4）主臂旋轉控制操作實驗；
（5）復位。
3.PLC自動控制操作實驗：主臂抬起、伸縮、旋轉、吊鉤上下吊裝運動。
4.PLC可編程控制訓練。
三．基本結構：
1．實驗臺采用冷軋鋼板與鑄鋼件制作（并經過噴塑防腐蝕處理），外觀逼真，集液壓、機械、控制于一體。
2．電氣操作控制為下置式，液壓站放置于液壓臺下柜內，整體結構緊湊、協調、布局美觀大方，實用性強，可供4-6人實驗。
3．起重機按實物比例縮小的全金屬結構，實驗時啟動液壓系統根據實驗要求模擬操作機械進行工作，起重機主臂為三級結構。
四．主要功能：
1.實驗臺可以仿真模擬起重機工作程序，吊臂伸出—上下抬起—吊鉤上下運動等。
2.實驗臺能夠真實地體現液壓機械的實際工況，使學生在實踐中了解機電液一體化各部件的有機結合及工作原理。
五．技術參數：
1.電機：液壓專用電機 電壓：380V 功率：1.5 kW 轉速：1420 r/min。
2.油泵：變量葉片泵額定排量： 8ml/r 額定壓力：7 MPa
3.外形尺寸：（1）工作臺尺寸： 950×650×800 mm；（2）實驗臺尺寸：1980×780×2100mm。
4.主臂伸出級數：3 級 每級伸出長度：120mm，伸出總長：360 mm。
5．實驗臺工作電壓：380V/220V，帶有三相漏電與過載保護裝置，對地漏電電流為30mA時自動斷電，電氣控制使用24V直流。
6.主臂伸出速度與長度、旋轉角度可調可控。
7.吊鉤運動有互鎖保護。

友情提示：

1、貨品驗收：閣下收貨時請檢查起重機械實訓臺的貨品外觀，核實起重機械實訓臺的數量及配件，拒收處于受損狀態的起重機械實訓臺；

2、質保：頂邦將為閣下提供起重機械實訓臺產品說明書內的質保條件和質保期，在質保范圍內提供對起重機械實訓臺的免費維修，超出條件承諾時提供對起重機械實訓臺的有償維修；

3、退換貨：閣下單方面原因?qū)е碌钠鹬貦C(jī)械實訓臺選型錯誤或起重機械實訓臺購買數量錯誤，造成起重機械實訓臺的退換貨要求，將不被接受；

4、貨期：起重機械實訓臺的發貨期為參考值，如您需要了解起重機械實訓臺的精確貨期，請與頂邦的銷售人員聯系；

5、如閣下對起重機械實訓臺有任何疑問，請致電：021-36334717 ，我們將由專業人士為您提供有關起重機械實訓臺的咨詢。
