主頁 > 產品介紹 > 機械實訓臺 > 創意組合機械傳動綜合檢測實驗系統

[規格型號]：	DB-JX12
[產品名稱]：	創意組合機械傳動綜合檢測實驗系統
[價　　格]：	詢價
[產品參數]：	請聯系客服
[在線客服]：	QQ在線 QQ在線
[微　　信]：	13817525788

產品介紹：

DB-JX12 創意組合機械傳動綜合檢測實驗系統

創意組合機械傳動綜合檢測實驗系統適用于高等院校機械（或機電）類專業的機械傳動性能綜合測試實驗，也可以進行機械傳動方案優化、機械傳動創意組合等性能測試實驗，可以培養學生綜合設計能力、創新能力和工程實踐能力。
創意組合機械傳動綜合檢測實驗系統運用全新的創新設計理念，將機械系統的原動件、被試件、負載分成若干模塊，可根據實驗教學要求，進行被測試件的多樣化選擇、拼裝和測試，變型功能強，能夠自動進行數據采集處理、工況控制與實驗結果自動輸出，測試精度高，是智能化的綜合性實驗設備。

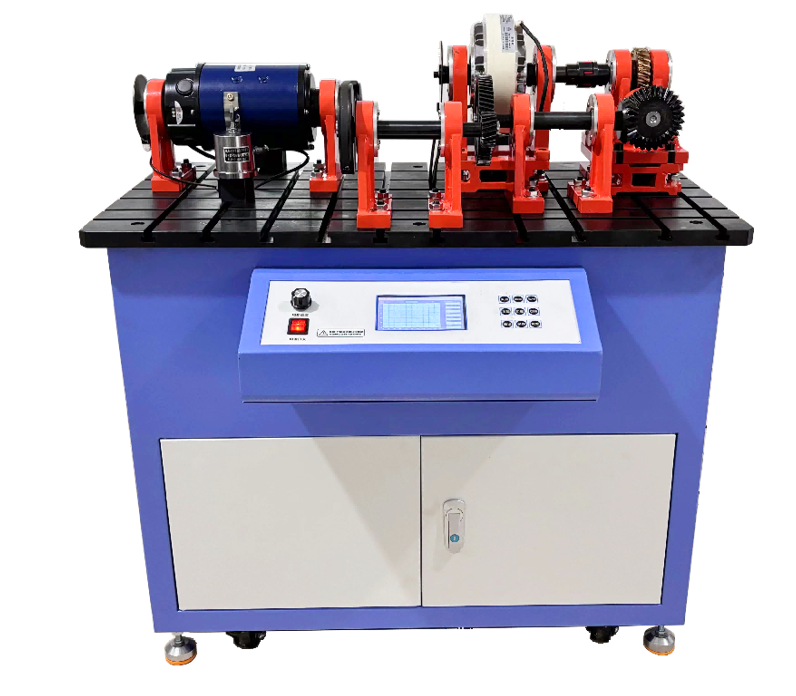

實驗臺外觀圖（僅供參考具體以實物為準）

一、實驗項目
1、典型機械傳動裝配實訓及性能測試實驗
2、新型機械傳動裝置裝配實訓及性能測試實驗
3、傳動系統組合裝配實訓及性能測試實驗
4、機械傳動方案優化設計性實驗
5、機械傳動創意組合設計性實驗

二、實驗內容
1、單級傳動項目7種（漸開線直齒圓柱齒輪傳動、漸開線斜齒圓柱齒輪傳動、漸開線直齒圓錐齒輪傳動、蝸桿傳動、V型帶傳動、同步帶傳動、滾子鏈傳動等7種）
2、兩級傳動項目42種，第一級傳動的高速元件安裝在電機軸上，第一級傳動低速元件和第二級傳動的高速元件分別安裝在軸承支座的的兩端，第二級傳動的低速元件安裝在磁粉加載器上。雙級傳動模塊需一個軸承支座。
V型帶傳動+漸開線直齒圓柱齒輪傳動、同步帶傳動+漸開線直齒圓柱齒輪傳動、滾子鏈傳動+漸開線直齒圓柱齒輪傳動、漸開線直齒圓柱齒輪傳動+漸開線斜齒圓柱齒輪傳動、漸開線斜齒圓柱齒輪傳動+漸開線直齒圓柱齒輪傳動、漸開線直齒圓錐齒輪傳動+漸開線直齒圓柱齒輪傳動、蝸桿傳動+漸開線直齒圓柱齒輪傳動等42種。
3、三級傳動項目210種，第一級傳動的高速元件安裝在電機軸上，第一級傳動低速元件和第二級傳動的高速元件分別安裝在軸承支座的的兩端，第二級傳動的低速元件和第三級傳動的高速元件分別安裝在軸承支座的的兩端，第三級傳動的低速元件安裝在磁粉加載器上。三級傳動模塊需兩個軸承支座。
漸開線直齒圓柱齒輪傳動+漸開線斜齒圓柱齒輪傳動+漸開線直齒圓錐齒輪傳動、漸開線直齒圓柱齒輪傳動+漸開線斜齒圓柱齒輪傳動+同步帶傳動、漸開線直齒圓柱齒輪傳動+漸開線斜齒圓柱齒輪傳動+滾子鏈傳動、V型帶傳動+漸開線直齒圓柱齒輪傳動+漸開線斜齒圓柱齒輪傳動、V型帶傳動+漸開線直齒圓柱齒輪傳動+漸開線直齒圓錐齒輪傳動、V型帶傳動+漸開線直齒圓柱齒輪傳動+同步帶傳動、V型帶傳動+漸開線直齒圓柱齒輪傳動+滾子鏈傳動、滾子鏈傳動+漸開線直齒圓柱齒輪傳動+漸開線斜齒圓柱齒輪傳動、滾子鏈傳動+漸開線直齒圓柱齒輪傳動+漸開線直齒圓錐齒輪傳動等210種。
4、四級傳動方案（漸開線直齒圓柱齒輪傳動+漸開線斜齒圓柱齒輪傳動、漸開線直齒圓錐齒輪傳動+蝸桿傳動 傳動比測試及效率）
各級傳動項目合計可達259種。
三、主要技術參數
（一）機械參數：
1、工作臺機械部分由平板和各傳動模塊組成，平板采用優質45號鋼平磨加工硫化表面，長900mm寬500mm厚25mm，平板上根據各傳動模塊的組成需要，銑制連接用T型槽；電機采用直流伺服電機，功率355W，電機通過軸承座連接，安裝在平板上，中心高120mm；用磁粉制動器FZK-2.5作為加載器，采用軸承安裝座安裝在平板上，中心高120mm。
2、各配置模塊零部件：
1）900X480mm平板（帶機柜）：一套
2）電機組件：一套
3）制動器組件：一套（另配力臂）
4）軸承支座組件：兩套
5）直齒圓柱齒輪傳動組件：一套
6）斜齒輪傳動組件：一套
7）園錐齒輪傳動組件：一套
8）蝸桿傳動組件：一套
9）V型帶傳動組件：一套
10）同步帶傳動組件：一套
11）滾子鏈傳動組件：一套
12）半聯軸器：4個
以上各部件均配好平鍵。
13）彈性柱銷：12個（與聯軸器相配）
14）軸端蓋：6個（中間沉頭孔根據電機軸端和軸承支座軸端螺紋孔配作）
15）GB/T37-1988 T型槽用螺栓：20個
16）GB/T95-2002 平墊:20個
17）GB/T41-2000 螺母：20個
18）GB/T819.1-2000螺釘：10個
19）GB/T819.1-2000螺釘:10個
20）壓力傳感器座（低）：2個
21）壓力傳感器座（高）：1個
22）微型磁性表座：2個（上裝式，與壓力傳感器座（低）裝配好）
23）磁性表座：1個（上裝式，與壓力傳感器座（高）裝配好）
3、配套工具模塊
24）13-16開口扳手：2把
25）8-10開口扳手：2把
26）內六角扳手（8件套）：1套
27）十字螺絲刀（150mm）：2把
28）軸用卡簧鉗：1把
29）軸承安裝用套管：1套
30）活動扳手（250mm）：1把
31）紫銅棒（φ35×200）：1根
32）0.5磅榔頭：1個
33）木榔頭：1個
34）小三角拉馬：1個
35）收納盒：1個
4、配套電腦：聯想品牌臺式電腦（選配）。
（二）電氣參數：
1、直流電機1臺 調速0-1500rpm ，功率 355W；
2、磁粉制動器1臺 額定轉矩25N.m
3、光電測速裝置2套
4、拉（壓）力傳感器2個；50N 精度0.1%；100N精度0.1%
5、電源：?jiǎn)蜗?20V ±10% 5A 50Hz 漏電保護：I△n≤30mA t≤0.1s
6、工作環境：溫度-10℃～70℃ 相對濕度≤90%（25℃）
（三）測控系統參數：

序號	名稱	規 格	配置	備注
1	CPU	STM32 主頻72MHz	1個
2	顯示屏	5英寸真彩液晶屏分辨率：800*480	1塊
3	接口	USB-A接口	1個
4		USB-B接口	1個
5		RS485級聯網絡接口	2個
6		打印機接口	1個
7	模擬通道	12bit	4個
8	數字通道	TTL 1-10MHz	4個
9	加載通道	0.6/20A	1個

四、技術特點
1、測控系統，采用ARM Cortex-M3內核CPU作為數據采集及處理單元，能將實驗臺各傳感器數據實時采集和分析處理，并能在5英寸32位真彩色液晶屏上顯示效率曲線和各參數實時數據，方便觀察分析實驗過程及特征，同時用戶可通過交互按鈕，設置各項參數，及手動、自動采集關鍵點數據，并自動保存在內部數據列表內，可隨時查看數據列表。
3、當系統與PC聯機時，各項參數可通過PC端測試系統設置，同時數據實時傳輸?shù)絇C端，配套的測試系統可將數據做進一步分析處理。用戶通過PC端測試系統，可實時檢測各項數據，同時能遠程調節實驗負載。
4、系統配備智能化實驗設備管理系統接口，支持智能化實驗室設備管理系統協議。實驗臺配有實驗幫助按鈕，實驗過程中可通過按鈕請求幫助。

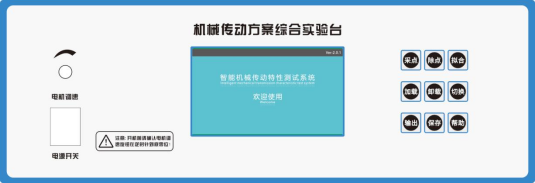

實驗臺操作顯示面板

五、實驗臺配套軟件
該實驗臺配套軟件為本公司開發，軟件能動態適時采集、顯示實驗數據，可自行設定任一時間采樣或連續采樣，自動進行數據處理，自動輸出實驗結果。軟件用C++編寫，主要由下拉菜單、顯示面板、電機控制操作面板、數據操作面板、被試件參數數據庫、測試記錄數據庫六大部分構成。其中電機控制操作面板主要用于控制試驗臺架，下拉菜單中可以設置各種參數，顯示面板用于顯示試驗數據，測試記錄數據庫，用于存放并顯示臨時測試數據，被測參數數據庫,用來存放被測參數, 數據操作面板主要用來操作兩個數據庫中的數據。其優點是，貼近用戶、使用方便、功能強大、操作簡單。
