[規格型號]：	DB-LG14
[產品名稱]：	齒輪軸承及變速箱維護實訓裝置
[價　　格]：	詢價
[產品參數]：	請聯系客服
[在線客服]：	QQ在線 QQ在線
[微　　信]：	13817525788

產品介紹：

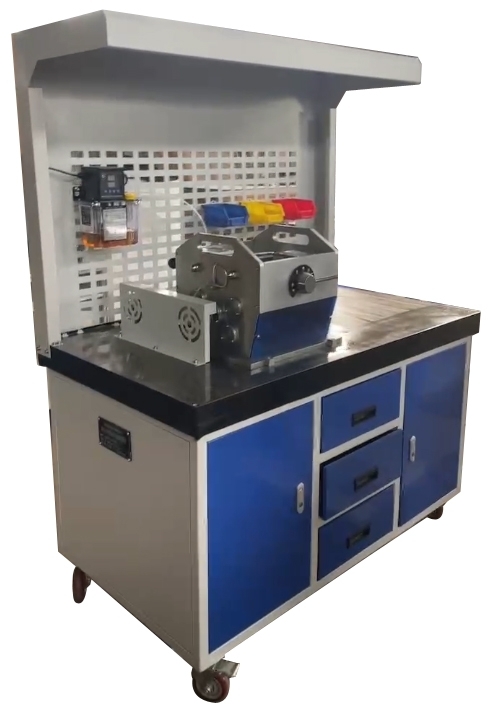

DB-LG14 齒輪軸承及變速箱維護實訓裝置

一、系統組成與功能
齒輪軸承及變速箱維護實訓裝置主要由實訓臺、變速箱、等鉗工常用工具、量具等部分組成。
1.實訓臺：采用鐵質雙層亞光密紋噴塑結構，裝調區域采用鑄鐵操作臺面，學生可在上面安裝和調整各種機械機構。
2.機械傳動機構：主要由同步帶、齒輪等傳動機構組成；通過學生在平臺上的安裝、調整與檢測，掌握機械傳動機構的裝配與調整技能。
3.變速箱：具有雙軸三級變速輸出，其中一軸輸出帶正反轉功能，頂部用透明有機玻璃防護。主要由箱體、齒輪、隔套、鍵、角接觸軸承、深溝球軸承、卡簧、端蓋、齒輪齒條機構、手動旋轉撥檔機構等組成，可完成多級變速箱的裝配工藝實訓。
4、齒輪失效的多種形式：輪齒的塑性變形1只、輪齒的點蝕1只、輪齒的齒根折斷1只、齒面磨損1只、輪齒的折斷1只等。
5、滾動軸承失效的形式：磨損失效1只、疲勞失效1只、腐蝕失效1只、斷裂失效1只、壓痕失效1只。
6.軸承座成對安裝平臺:主要由軸入軸、鏈輪、齒輪、單軸承座、雙軸承座、角接觸軸承、深溝球軸承等組成，動力由齒輪箱鏈輪軸提供，實現動力分配的功能。通過實訓能夠清楚零件之間的裝配關系，機構的運動原理及功能。掌握基本零件的結構裝配方法，可完成成對軸承座機構的裝配工藝實訓。如相關軸承、齒輪鏈輪的安裝調整以及相關測量工具的應用。
7.動力源：配置交流減速電機、調速器、電源控制箱等，為機械系統提供動力源。電源控制箱帶有調速電機電源接口。
8.集中潤滑油泵：采用集中定時潤滑油泵可以做到自動潤滑，能夠定時、定量進行加油，確保各部件運動平穩良好，大大提高變速箱精度和使用壽命。
9.裝調工具：主要有拉馬、紫銅棒、沖擊套筒、截鏈器、沖擊扳手。套裝工具由工具箱、內六角扳手、呆扳手、活動扳手、銼刀、絲錐、鉸杠、劃規、樣沖、錘子、板牙、板牙架、螺絲刀、鋸弓、尖嘴鉗、老虎鉗等組成。
10.常用量具：主要由游標卡尺、寬度角尺、百分表、千分尺、塞尺等組成；通過使用量具進行測量，使學生掌握常用量具的使用方法，掌握機械裝配的檢測方法等。
二、技術性能要求
1.輸入電源：?jiǎn)蜗嗳€(xiàn) AC220V±10% 50Hz；
2.交流減速電機1臺：額定功率 120W，減速比 1:4；
3.電動潤滑泵1臺：功率35W,壓力1.5MPa,容量1.5L.
4.外形尺寸（實訓臺）： 1300mm×740mm×820mm；
5.設備重量：150kg
6.安全保護：具有漏電流保護，安全符合國家標
三、變速箱結構
主要配置有：箱體（頂部為有機玻璃、可起到防護作用，又可直接觀察箱體內的結構及運行情況）、齒輪（直齒圓柱齒輪6個、滑移齒輪2組）、軸承（7203AC角接觸軸承6個、6203-2RZ深溝球軸承5個）、花鍵軸、間隔套、鍵、卡簧、端蓋、齒輪齒條機構、手動旋轉撥檔機構等。
四、實訓項目
①能排除齒輪變速箱故障
②能實施變速箱運行前的潤滑作業
③能對軸、軸承和齒輪進行檢查、調整
④能按技術要求裝配、調整軸承間隙
⑤能按技術要求裝配、調整齒輪嚙合間隙

友情提示：

1、貨品驗收：閣下收貨時請檢查齒輪軸承及變速箱維護實訓裝置的貨品外觀，核實齒輪軸承及變速箱維護實訓裝置的數量及配件，拒收處于受損狀態的齒輪軸承及變速箱維護實訓裝置；

2、質保：頂邦將為閣下提供齒輪軸承及變速箱維護實訓裝置產品說明書內的質保條件和質保期，在質保范圍內提供對齒輪軸承及變速箱維護實訓裝置的免費維修，超出條件承諾時提供對齒輪軸承及變速箱維護實訓裝置的有償維修；

3、退換貨：閣下單方面原因?qū)е碌凝X輪軸承及變速箱維護實訓裝置選型錯誤或齒輪軸承及變速箱維護實訓裝置購買數量錯誤，造成齒輪軸承及變速箱維護實訓裝置的退換貨要求，將不被接受；

4、貨期：齒輪軸承及變速箱維護實訓裝置的發貨期為參考值，如您需要了解齒輪軸承及變速箱維護實訓裝置的精確貨期，請與頂邦的銷售人員聯系；

5、如閣下對齒輪軸承及變速箱維護實訓裝置有任何疑問，請致電：021-36334717 ，我們將由專業人士為您提供有關齒輪軸承及變速箱維護實訓裝置的咨詢。
