[規格型號]：	DB-JX06B
[產品名稱]：	機械傳動裝調綜合實訓平臺
[價　　格]：	詢價
[產品參數]：	請聯系客服
[在線客服]：	QQ在線 QQ在線
[微　　信]：	13817525788

產品介紹：

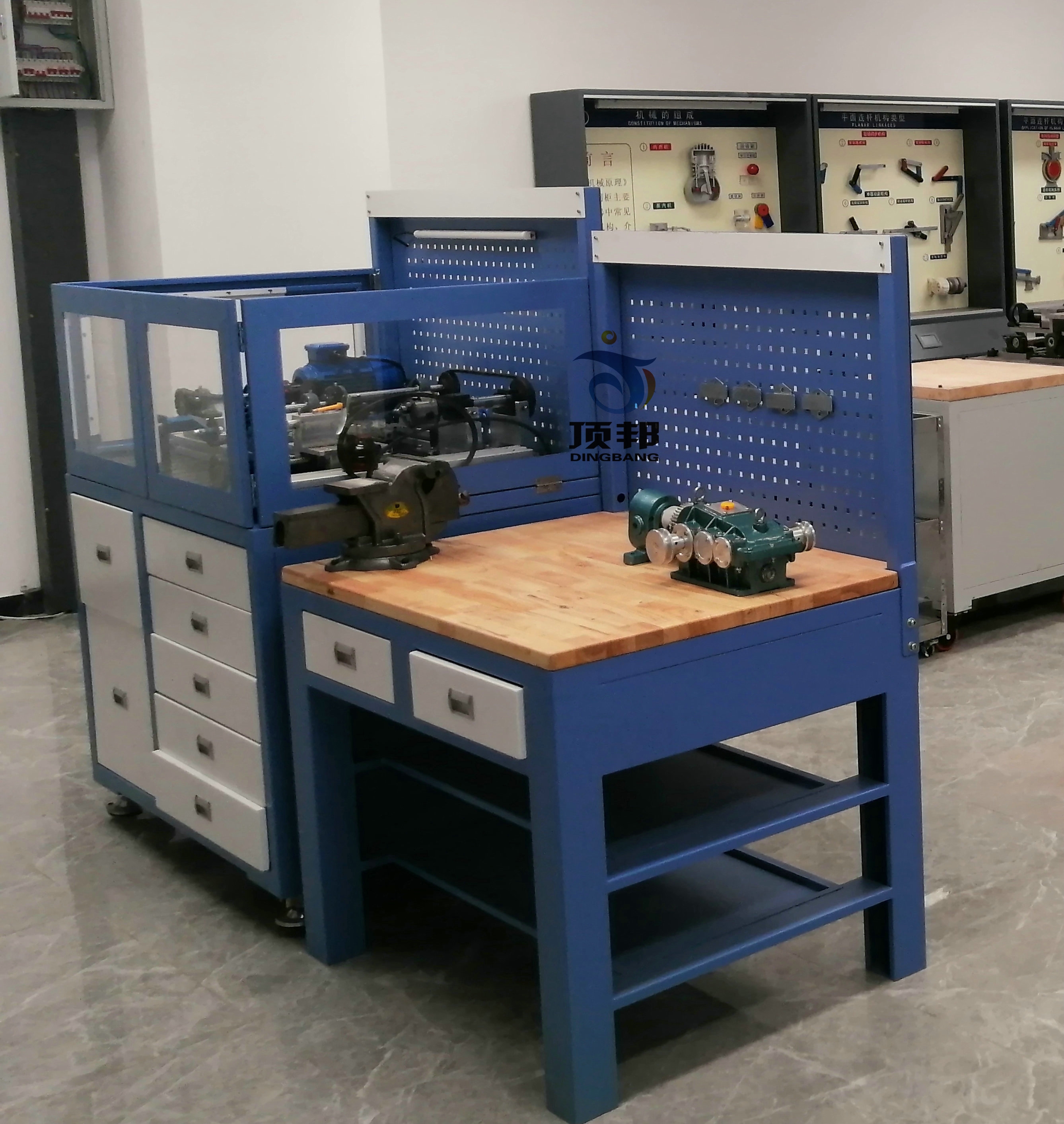

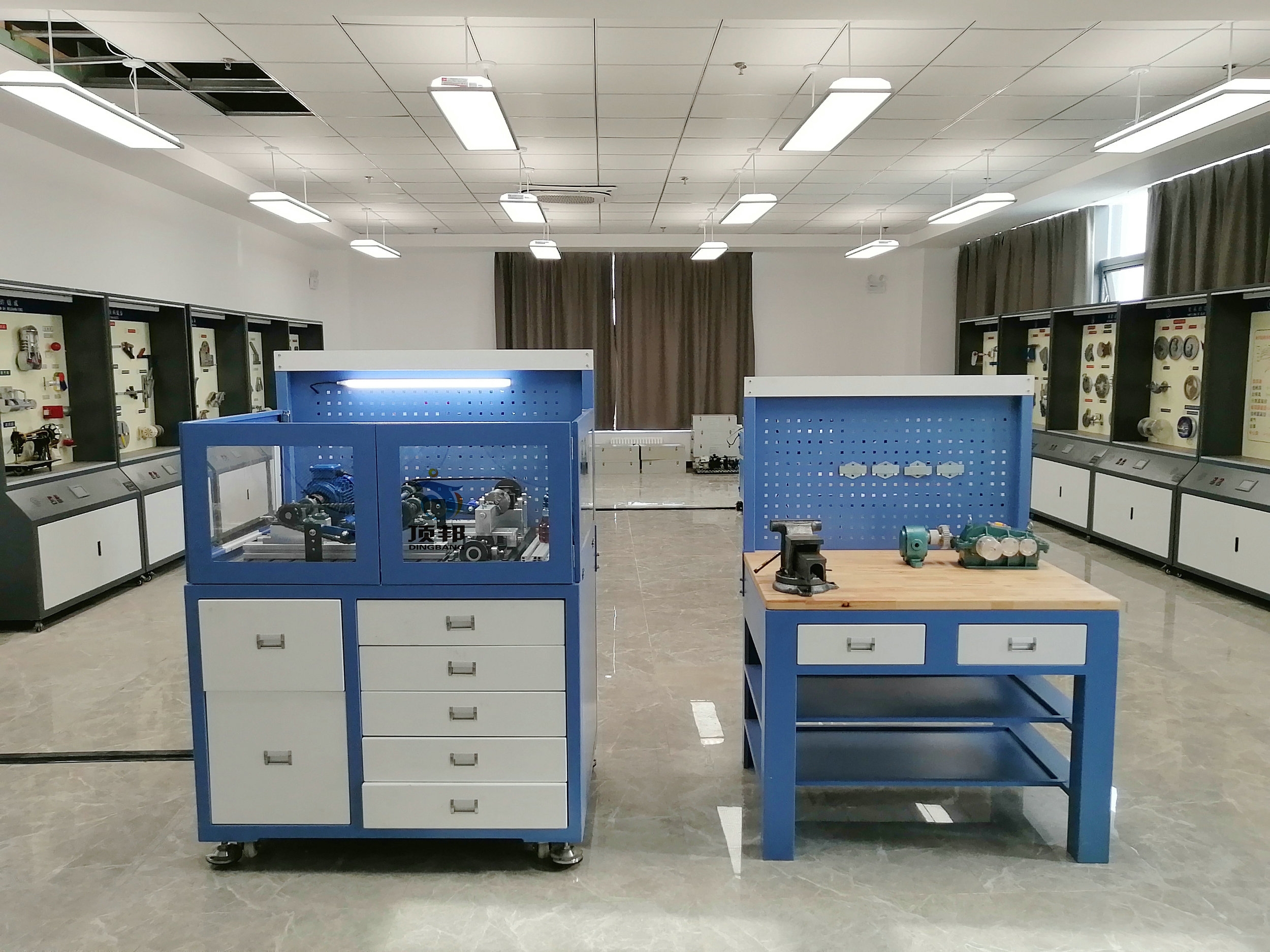

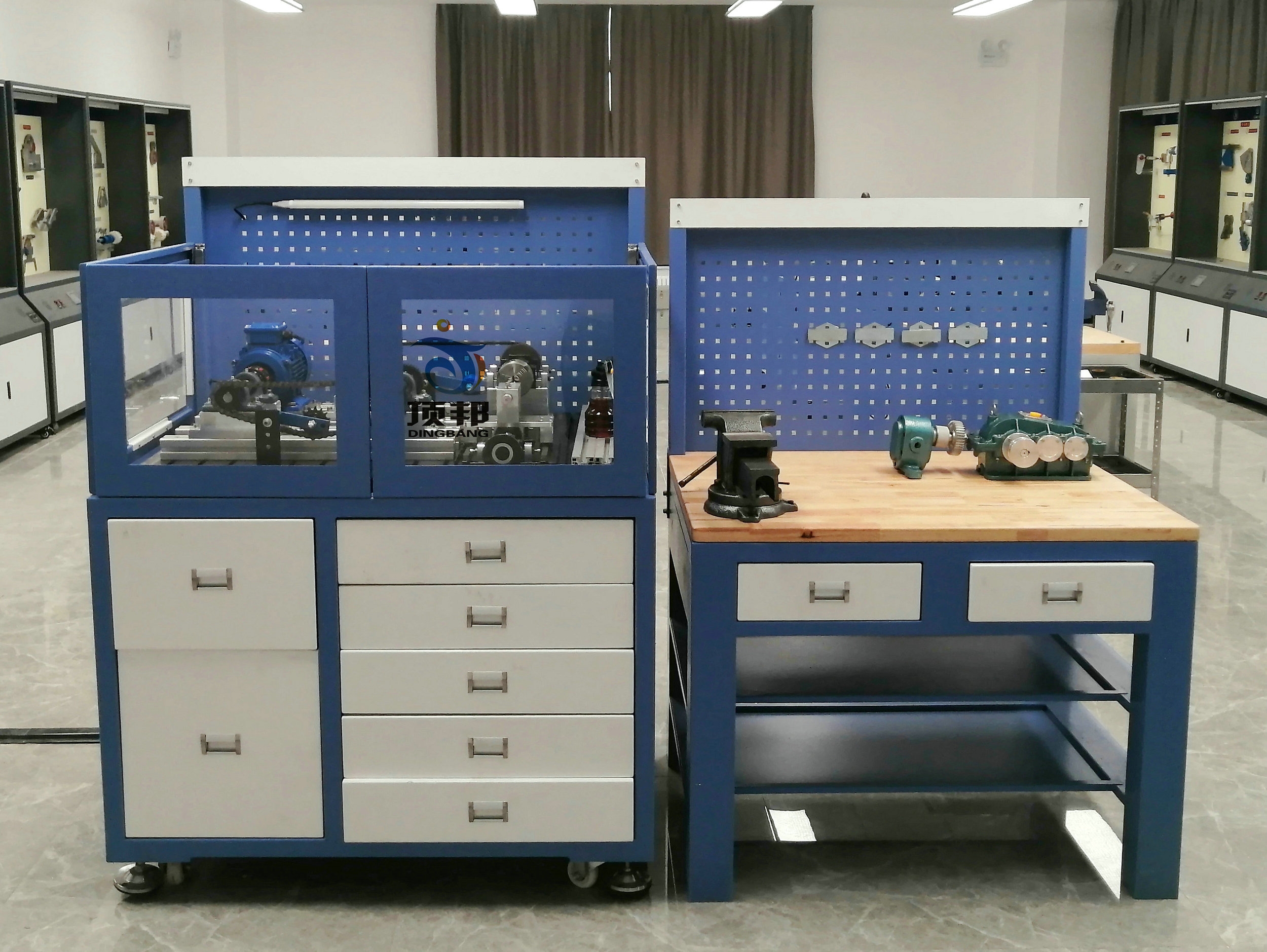

DB-JX06B 機械傳動裝調綜合實訓平臺

　
機械傳動裝調綜合實訓平臺是根據機械傳動中典型傳動系統而研制，由實訓工作臺、電控箱、零件存放盒、典型機械傳動組件、配套工量具和相關檢測設備等組成，其中典型機械傳動組件提供了多種機械模塊，可以形成多種系統、多種形式的組合，具備開放性、標準化、模塊化特點，可滿足各種典型機械傳動系統的裝配與調試的工作任務要求。通過任務實訓，學生可以了解工業機械傳動系統的組成，掌握工業機械傳動系統的裝配及精度檢測，掌握現代工具及量具使用方法，培養工業生產中機械設備的安裝、維護、維修所需的技術人才。

一、產品概述
機械傳動裝調綜合實訓平臺是根據機械傳動中典型傳動系統而研制，由實訓工作臺、電控箱、零件存放盒、典型機械傳動組件、配套工量具和相關檢測設備等組成，其中典型機械傳動組件提供了多種機械模塊，可以形成多種系統、多種形式的組合，具備開放性、標準化、模塊化特點，可滿足各種典型機械傳動系統的裝配與調試的工作任務要求。通過任務實訓，學生可以了解工業機械傳動系統的組成，掌握工業機械傳動系統的裝配及精度檢測，掌握現代工具及量具使用方法，培養工業生產中機械設備的安裝、維護、維修所需的技術人才。
二、技術性能
1.輸入電源：三相四線（或三相五線）～380V±10% 50Hz
2.工作環境：溫度-10℃～+40℃，相對濕度≤85%（25℃），海拔＜4000m
3.平臺容量：＜500VA
4.外形尺寸：1400mm×850mm×1650mm（實訓臺）、1500mm×750mm×1500mm（鉗工操作臺）
5.安全保護：設有漏電保護和安全防護，安全符合相關國家標準
三、設備配置及技術參數
（一）實訓工作臺
1.采用鋼質框架，組裝式結構設計，雙色亞光密紋噴塑處理。
2.采用帶T型槽的鑄鐵平板臺面，槽寬12mm，鑄鐵平板尺寸1200mm×800mm×50mm，鑄鐵平板臺面經研磨、刮研處理。
3.配有型材組件，槽寬10mm，型材組件為機械傳動裝配的基礎構件。
4.平板臺面左右兩側安裝有方便快速定位安裝的輔助器件。
5.設有存儲柜，用于機械傳動零部件、工量具、資料等的儲存；底部采用工業腳輪，單輪承重不小于500kg。
6.配套有專用零件內腔存放抽屜，總數6個抽屜，每層抽屜傳動零件可實現一對一存放管理；每個內腔存放盒尺寸600mm×480mm×80mm。
（二）電控箱
1.電控箱為優質冷軋鋼板材質，表面密紋噴塑處理，采用滑動隱藏收納設計。
2.V20工業變頻器1個，配有BOP面板和通信接口模塊：額定功率0.37 kW，有60秒 150 % 過載，I/O 接口：4DI/2DO/2AI，支持USS/MODBUS RTU總線通訊。
3.配有快動按鈕、急停按鈕、三位旋鈕、指示燈、轉換開關、保護器、接觸器、繼電器、24VDC/5A直流電源、RJ45接口模塊、外置接口模塊等電氣部件。
4.BOP外部操作面板1塊，具有工作狀態液晶顯示、工作模式控制、運行和停止控制、運行速度控制控制等功能。
（三）基本實訓組件
1.變頻驅動電機1臺，三相，額定功率0.25kW，額定轉速1415r/min，5～50Hz/1.59Nm，輸入電壓AC380V。
2.風機1個：風量150m3/h，風壓50Pa，額定轉速2800r/min。
3.機械零部件：配有軸、聯軸器、軸承座等公用機械零部件，軸、聯軸器、軸承座組件等。
配置要求如下：

序號	名稱	數量	單位	技術規格
1	軸	2	根	φ20mm×225mm，IT6級，直線度≤φ0.02mm/300mm，圓度≤0.02mm，粗糙度0.8μm
2	軸	3	根	φ20mm×350mm，IT6級，直線度≤φ0.02mm/300mm，圓度≤0.02mm，粗糙度0.8μm
3	梅花聯軸器	1	個	軸孔φ20/φ20
4	梅花聯軸器	1	個	軸孔φ20/φ14
5	剛性聯軸器	1	個	軸孔φ20/φ14
6	凸緣聯軸器	1	個	軸孔φ20/φ14
7	彈性套柱銷聯軸器	1	個	軸孔φ20/φ14
8	彈性柱銷聯軸器	1	個	軸孔φ20/φ14
9	膜片聯軸器	1	個	軸孔φ20/φ14
10	夾殼聯軸器	1	個	軸孔φ20/φ14
11	軸承座	10	個	NSK，自動調心
12	電機安裝座	1	個	尺寸210mm×115mm×18mm
13	電機安裝座	1	個	尺寸270mm×135mm×50mm
14	電機安裝座	1	個	尺寸250mm×160mm×38mm
15	軸承座安裝座	10	個	尺寸170mm×38mm×56mm
16	軸承座安裝座	2	個	尺寸250mm×39mm×136mm
17	軸承座安裝座	2	個	尺寸250mm×39mm×112.5mm
18	軸承座安裝座	2	個	尺寸250mm×39mm×126.7mm
19	軸承座安裝座	2	個	尺寸250mm×39mm×140.8mm
20	測量調整零件	1	套	等高塊2個；表座墊塊1個；墊塊固定座1個；直線導軌1副（含滑塊）；張緊器2個；

（四）帶傳動部分配置

序號	名稱	數量	單位	技術規格
1	槽V型皮帶輪	1	個	D80，孔徑14
2	槽V型皮帶輪	1	個	D80，孔徑20
3	槽V型皮帶輪	1	個	D95，孔徑20
4	槽V型皮帶輪	1	個	D125，孔徑20
5	寶塔雙V型皮帶輪	2	個	D90-D55，孔徑20
6	雙V型皮帶輪	1	個	D90，孔徑20
7	雙V型皮帶輪	1	個	D125，孔徑20
8	可調V型皮帶輪	1	個	孔徑20
9	同步帶輪	1	個	24齒，T型，孔徑16
10	同步帶輪	2	個	24齒，T型，孔徑20
11	同步帶輪	1	個	24齒，圓弧齒
12	同步帶輪	1	個	30齒，圓弧齒
13	張緊輥	1	個	尺寸125mm×80mm×115mm
14	皮帶	1	套	六條，其中齒形帶1條，同步帶2條，V帶3條

（五）鏈傳動部分配置

序號	名稱	數量	單位	技術規格
1	單排鏈輪	1	個	08B-15，孔徑14
2	單排鏈輪	1	個	08B-15，孔徑20
3	單排鏈輪	1	個	08B-15，孔徑20
4	單排鏈輪	1	個	08B-20，孔徑10
5	單排鏈輪	1	個	08B-20，孔徑20
6	單排鏈輪	1	個	08B-25，孔徑20
7	雙排鏈輪	1	個	08B-17，孔徑20
8	雙排鏈輪	1	個	08B-20，孔徑20
9	單排鏈條	2	條	08B，每根120節
10	雙排鏈條	1	條	08B，120節
11	鏈扣	1	套	08B，單排鏈扣5個，雙排鏈扣5個，共10個
12	張緊鏈輪組	1	套	尺寸110mm×160mm×125mm

（六）齒輪傳動部分配置

序號	名稱	數量	單位	技術規格
1	直齒圓柱齒輪	1	個	M=1.5；Z=30，孔徑20 ，端面平行度≤0.02mm
2	直齒圓柱齒輪	1	個	M=1.5；Z=40，孔徑20 ，端面平行度≤0.02mm
3	直齒圓柱齒輪	1	個	M=1.5；Z=48，孔徑20 ，端面平行度≤0.02mm
4	直齒圓柱齒輪	1	個	M=1.5；Z=60，孔徑20 ，端面平行度≤0.02mm
5	直齒圓柱齒輪	1	個	M=2；Z=25，孔徑20， IT7級，端面平行度≤0.02mm
6	直齒圓柱齒輪	1	個	M=2；Z=30，孔徑14 ，端面平行度≤0.02mm
7	直齒圓柱齒輪	1	個	M=2；Z=30，孔徑20 ，端面平行度≤0.02mm
8	直齒圓柱齒輪	1	個	M=2；Z=35，孔徑20 ，端面平行度≤0.02mm
9	直齒圓柱齒輪	1	個	M=2；Z=40，孔徑20 ，端面平行度≤0.02mm
10	直齒圓柱齒輪	1	個	M=2；Z=50，孔徑20 ，端面平行度≤0.02mm
11	直齒圓柱齒輪	1	個	M=2；Z=60，孔徑20 ，端面平行度≤0.02mm
12	蝸桿	1	個	M=2.5，孔徑20，IT6級
13	蝸輪	1	個	M=2.5；Z=46，孔徑20
14	斜齒輪	2	個	M=2；Z=20，孔徑20，右旋
15	斜齒輪	1	個	M=2；Z=20，孔徑20，左旋
16	斜齒輪	2	個	M=2；Z=25，孔徑20，右旋
17	斜齒輪	1	個	M=2；Z=25，孔徑20，左旋
18	斜齒輪	2	個	M=2；Z=30，孔徑20，右旋
19	斜齒輪	1	個	M=2；Z=30，孔徑20，左旋
20	錐齒輪	2	個	M=1.5；Z=40，孔徑20
21	錐齒輪	1	個	M=2.5；Z=20，孔徑20
22	錐齒輪	2	個	M=2.5；Z=30，孔徑20
23	錐齒輪	1	個	M=2.5；Z=40，孔徑20
24	減速箱	1	個	NMRV 50 80/71B5
25	蝸輪蝸桿安裝組件	1	套	鋁型材
26	軸環	10	個	開型 NR20

（七）模擬車床配置

序號	名稱	數量	單位	技術規格
1	三爪卡盤	1	個	K80，自定調心
2	主軸底板	1	塊	外形尺寸210mm×180mm×20mm
3	主軸	1	個	外形尺寸φ80mm×250mm
4	調整塊	4	個	外形尺寸50mm×26mm×15mm
5	檢驗芯棒	1	根	外形尺寸φ20mm×90mm，粗糙度0.8μm
6	滾珠絲杠副	1	副	公稱直徑φ25，導程5mm
7	直線導軌副	1	副	上銀，長度220mm，配備1個滑塊
8	軸承座一	1	個	BK25-C5
9	軸承座二	1	個	BF25
10	軸承座三	1	個	BK20-C5
11	軸承座四	1	個	BF20
12	T1壓塊	5	個	粉末合金，外形尺寸20mm×16mm×9.4mm
13	進給軸底板	1	塊	外形尺寸310mm×220mm×20mm
14	滑動板	1	塊	外形尺寸210mm×80mm×12mm
15	調整塊	4	個	外形尺寸50mm×26mm×15mm
16	刀具座	1	個	外形尺寸100mm×40mm×70mm，中心高45mm，孔徑φ25mm
17	數控鉆夾桿	1	個	圓桿φ25，雙扁型
18	彈簧夾頭	1	套	ER20-3、ER20-4、ER20-5

（八）配件（含工具及量具）配置

序號	名稱	數量	單位	技術規格
1	橡膠錘	1	把
2	鐵錘	1	把
3	開口扳手套組	1	套	8件套
4	尖嘴鉗	1	把	6 寸
5	板銼	1	把	6 寸
6	金剛石整形挫	1	套	5件套
7	軸用卡簧鉗	1	件	5"彎頭
8	軸用卡簧鉗	1	件	7"彎頭
9	孔用卡簧鉗	1	件	7"彎頭
10	黃油槍	1	件	400cc
11	紫銅錘	1	把
12	內六角扳手	1	套	9件套
13	扭力扳手	1	套
14	棘輪套筒扳手套裝	1	套	棘輪套筒扳手，內六角套筒共 7 件
15	自調式歐式端子壓接鉗	1	把	7"
16	鋼直尺	1	把	0-500
17	卷尺	1	把	3 米
18	數顯游標卡尺	1	把	0-150mm
19	百分表	1	套	平后蓋（0-10mm）
20	杠杠百分表	1	套
21	萬向磁力表座	1	套	夾持孔徑 φ8mm 帶燕尾
22	袖珍磁力表座	1	套	夾持孔徑 φ8mm 帶燕尾
23	平測頭（鋼）	1	個	M2.5×0.45，D=20mm
24	皮尺	1	把	5m
25	塞尺	1	把
26	組合角尺	1	把	300mm
28	鉤碼	1	盒	50g×10
29	油槍（含機油）	1	把	得力DL2401 250g
30	防銹油	1	瓶	WD40
31	黃油	1	盒	潤滑脂
32	潤滑油(機油)	1	升
33	截鏈器	1	把	420-530
34	軸承兩爪拉馬	1	套	150mm
35	勾型扳手	1	件	34-36
36	電工套件	1	套	15件套
37	不銹鋼調整墊片	1	套	A 型，厚度：0.02、0.05、0.1、0.15、0.2、0.5、1.0、1.2、1.5、2.0mm，每種各10片
38	活動扳手	1	把	250
39	刀口直尺	1	把	100
