一、產品概述
“DBTV-21型 液晶電視維修實訓考核設備”是根據中華人民共和國勞動和社會保障部發布的《“家用電子產品維修工”職業技能實訓和鑒定設備技術規范》，按照職業教育的教學和實訓要求而研發的產品，適合高職院校、職業學校的應用電子技術、電子電器應用與維修等專業的電視機原理與維修、家用電子產品原理與維修等課程的實訓教學。
    本液晶電視維修實訓考核設備實訓裝置也適合技工學校、職業培訓學校、職教中心、鑒定站/所的家電類專業及家電維修工中音視頻類維修實操，以及中級、高級工的技能鑒定考核。

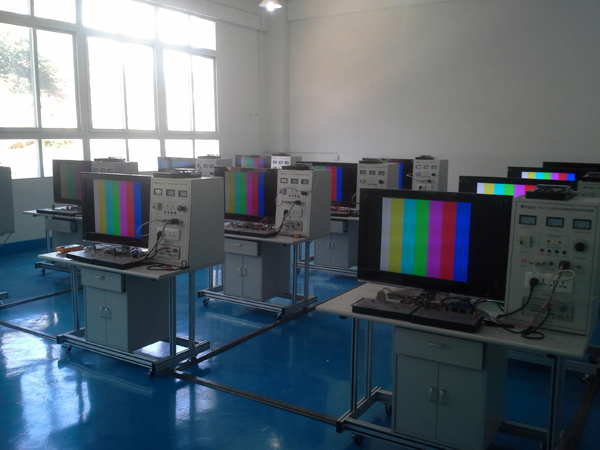

實訓臺包括實訓控制屏（交直流電源、彩色信號發生器、智能考核接口）、液晶顯示屏和實訓組件（液晶電視模塊、、智能實訓考核系統）。液晶顯示屏：21寸，對比度：600：1，亮度：500cd/m2,反應時間＜16ms。液晶電視模塊包括智能故障轉換接口、開關穩壓電路、逆變器背光驅動電路、遙控及本機鍵盤控制、視頻信號處理、音頻輸出、AD模數轉換、內置故障設置系統，可由電腦隨機設置故障點。智能實訓考核系統配智能考核軟件和智能答題器，學生可以通過答題器與教師電腦進行數據交換，可以對學生考核情況進行統計分析。配備實訓指導書。
DBTV-21型 家電音視頻維修技能實訓考核裝置（智能考核型、21寸液晶）
二、技術性能
1.輸入電源：單相三線制AC220V±10%  50HZ
2.工作環境：溫度-10℃～+40℃ 相對濕度＜85%（25℃）
3.整機容量：＜300VA
4.安全保護：動作電流≤30mA、動作時間≤0.1s
5.外形尺寸：170cm×93cm×135.5cm
6.配備無線智能考核系統：
該智能考核系統采用新型無線網絡聯網，無需交換機、網線等，通信穩定、便捷。主要由教師機、智能實訓考核板（內置式）、智能實訓考核系統軟件組成，并配有智能答題器。答題器是由240×128點陣藍底背光液晶觸摸顯示屏、觸摸屏、微處理器、存儲器、通信模塊組成。該系統可通過鍵盤或教師機進行故障設置，學生在實訓臺的電路上進行故障檢測，考核系統可實現功能：能實現設備的自動監測和識別,能再現對實訓臺進行故障設置和排除并統計故障點誤排次數,具有發卷功能，具有提交功能，具有個人登錄密碼設置功能,具有打印功能,具有答題次數限制功能。
三、系統組成
1.本裝置由實訓控制屏、實訓桌、液晶顯示器和實訓組件四部分組成
（一） 實訓控制屏（鐵質雙層亞光密紋噴塑結構，鋁塑面板）
2.交流電源（均帶有過流保護）
輸出電源：市電不隔離輸出        220V    50HZ
          隔離變壓器輸出  220V    50HZ
                          14.5V   50HZ
3.直流電源：±16V/+12V
4.彩色信號發生器
（1）輸出信號頻率范圍：第12頻道
（2）電視信號形式：分為圓、點、格、黑白格、彩色、單色等16種形式，可通過按鍵直接選擇
（3）輸出信號：有視頻、伴音（中頻6.5M）、射頻輸出接口）
（4）信號制式：PAL-D/K
5.智能考核接口單元：答題器接口、PC機串行接口、彩電模塊接口
（二）液晶顯示器：21寸 對比度： 600：1，亮度：500cd/m2,  反應時間：＜16ms
（三）實訓組件
本裝置由液晶彩電模塊、DVD視盤機、智能實訓考核系統組成。
1.液晶彩電實訓模塊
智能故障轉換接口單元、開關穩壓電路單元、逆變器背光驅動電路單元、遙控及本機鍵盤控制單元、視頻信號處理單元、音頻輸出單元、AD模數轉換單元、內置設故排故系統（可由電腦隨機故障點）
2.智能實訓考核系統
1、計算機可以監控1-126臺家用電器智能考核臺
2、已設置10個故障點。
3、具有發卷功能
4、具有收卷功能
5、具有單臺和全部實驗臺清零功能
6、具有自動檢測各家用電器考核臺的通訊聯機情況
7、可以生成學生個人成績單
8、可以對學生考核情況進行統計、分析
9、設有進入系統密碼，進入系統后能夠修改密碼
10、具有打印功能
11、具有答題次數限制功能
12、學生臺配智能答題器，學生可以通過答題器與都師進行數據交換
（四）實訓桌：整體結構采用鋁合金框架落地臺式，并設有四個萬向輪和四個固定調節機構，便于移動和固定，利于實驗室布局。桌面為防水、防火、耐麿高密度板、結構堅固，造型美觀大方。設有抽屜和柜門，用于放置工具和資料等。
四、實驗項目
  1. 黑屏故障分析與故障演示實驗;
  2. 有聲音，無圖像的故障分析與演示實驗;
  3. 鍵控電路的故障分析與演示實驗;
  4. 遙控接收電路的故障分析與演示實驗;
  5. 無光柵,無聲音故障分析與演示實驗;
  6. 右聲道無聲音故障分析與演示實驗;
  7. 左聲道無聲音故障分析與演示實驗;
  8. 功放電路的故障分析與演示實驗;
  9. 遙控發射電路的故障分析與演示實驗;
10.有光柵、無圖像、無伴音的故障分析與演示實驗;
11.液晶端口定義實驗;
12.液晶電視工作電壓適應范圍演示實驗;
13.液晶電視綜合性能測試實驗······
