本液晶電視維修實訓設備也適合技工學校、職業培訓學校、職教中心、鑒定站/所的家電類專業及家電維修工中音視頻類維修實操，以及中級、高級工的技能鑒定考核。

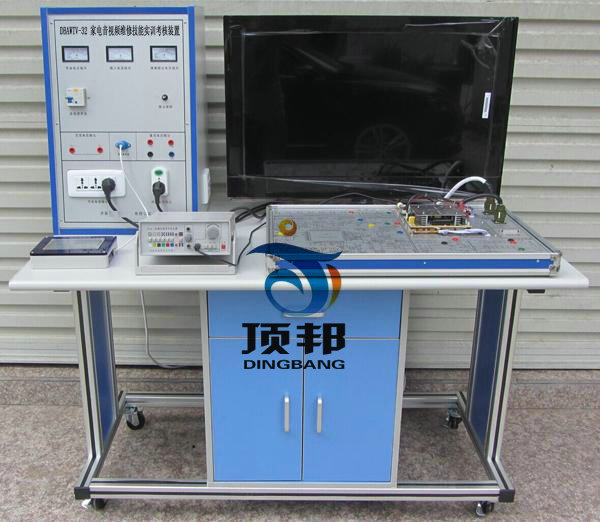

實訓臺包括實訓控制屏（交直流電源、彩色信號發生器、智能考核接口）、液晶顯示屏和實訓組件（液晶電視模塊、、智能實訓考核系統）。
液晶顯示屏：32寸，對比度：600：1，亮度：400cd/m2,反應時間＜20ms。液晶電視模塊：該系統包括無線智能故障轉換接口(免布線)、開關穩壓電路單元、逆變器背光驅動電路、遙控及本機鍵盤控制單元、視頻信號處理單元、音頻信號處理單元、音視頻輸入接口單元、AD模數轉換、內置故障設置系統，
智能實訓考核系統：該系統由電腦隨機設置故障點。無線智能實訓考核系統配智能考核軟件和智能答題器，學生可以通過答題器與教師電腦進行數據交換，可以對學生考核情況進行統計分析。配備實訓指導書。
二、技術性能
1.輸入電源：單相三線制AC220V±10%  50HZ
2.工作環境：溫度-10℃～+40℃ 相對濕度＜85%（25℃）
3.整機容量：＜200VA
4.安全保護：動作電流≤30mA、動作時間≤0.1s
5.外形尺寸：130cm×70cm×135.5cm
三、系統組成
1.本裝置由實訓控制屏、實訓桌、液晶顯示器和實訓組件四部分組成
（一）實訓控制屏（鋁塑面板）
2.交流電源（均帶有過流保護）
輸出電源：市電不隔離輸出        220V    50HZ
          隔離變壓器輸出  220V    50HZ
                          14.5V   50HZ
3.直流電源：±16V/+12V
4.彩色信號發生器
（1）輸出信號頻率范圍：第12頻道
（2）電視信號形式：分為圓、點、格、黑白格、彩色、單色等16種形式，可通過按鍵直接選擇
（3）輸出信號：有視頻、伴音（中頻6.5M）、射頻輸出接口）
（4）信號制式：PAL-D/K
5.智能考核接口單元：答題器接口、PC機串行接口、彩電模塊接口
（二）液晶顯示器：32寸 對比度： 600：1，亮度：500cd/m2,  反應時間：＜16ms
（三）實訓組件
本裝置由液晶彩電模塊、智能實訓考核系統組成。
1.液晶彩電實訓模塊
智能故障轉換接口單元、開關穩壓電路單元、逆變器背光驅動電路單元、遙控及本機鍵盤控制單元、視頻信號處理單元、音頻輸出單元、AD模數轉換單元、內置設故排故系統（可由電腦隨機故障點）
2.智能實訓考核系統
1、計算機可以監控1-126臺家用電器智能考核臺
2、已設置多個故障點。
3、具有發卷功能
4、具有收卷功能
5、具有單臺和全部實驗臺清零功能
6、具有自動檢測各家用電器考核臺的通訊聯機情況
7、可以生成學生個人成績單
8、可以對學生考核情況進行統計、分析
9、設有進入系統密碼，進入系統后能夠修改密碼
10、具有打印功能
11、具有答題次數限制功能
12、學生臺配智能答題器，學生可以通過答題器與都師進行數據交換
（四）實訓桌：整體結構采用鋁合金框架落地臺式，并設有四個萬向輪和四個固定調節機構，便于移動和固定，利于實驗室布局。桌面為防水、防火、耐麿高密度板、結構堅固，造型美觀大方。設有抽屜和柜門，用于放置工具和資料等。
四、實驗項目
   1. 黑屏故障分析與故障演示實驗;
  2. 有聲音，無圖像的故障分析與演示實驗;
  3. 鍵控電路的故障分析與演示實驗;
  4. 遙控接收電路的故障分析與演示實驗;
  5. 無光柵,無聲音故障分析與演示實驗;
  6. 右聲道無聲音故障分析與演示實驗;
  7. 左聲道無聲音故障分析與演示實驗;
  8. 功放電路的故障分析與演示實驗;
  9. 遙控發射電路的故障分析與演示實驗;
10.有光柵、無圖像、無伴音的故障分析與演示實驗;
11.液晶屏壞點檢測演示實驗;
12.液晶電視工作電壓適應范圍演示實驗;
13.液晶電視綜合性能測試實驗.
