| 序號 | 部件名稱 | 功能及技術參數 | 數量 |
| 1 | 實驗桌 |
1.桌子臺面板采用E1級三聚氰胺復面合成板，臺面厚度約25mm。 2.采用四個工業鋁型材立柱為支撐，立柱端部可安裝調節腳，方便高度調節，主體結構通過左、右各2個C字形鋁壓成型構件聯接，臺面高度約800mm，桌面板下設支撐框架，截面尺寸為30×30mm，承受力不少于300kg。 3.立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70×70mm，四面帶槽，槽寬約8mm，端部配套塑料堵頭，槽內適用工業鋁型材通配螺母及配件。 4.C字形鋁壓成型構件為左、右對稱件，外形約160×166×70mm，采用壓鑄成型工藝，經機加工、拋丸、噴砂，表面橙色靜電噴涂工藝。 5.設有抽屜和鍵盤抽屜，用于放置工具和電腦鼠鍵。 6.底部設有電腦主機托盤，用于放置電腦主機。 7.外形尺寸：1600mm×700mm×750mm |
1套 |
| 2 | 實驗臺架 |

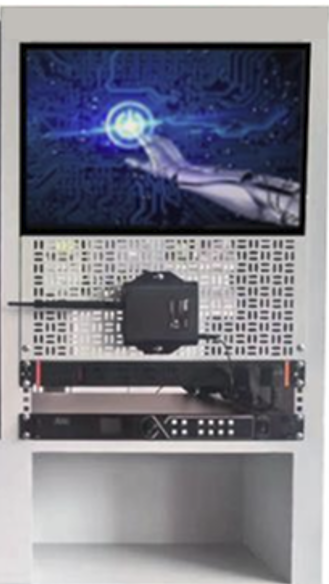

1.鋼制結構，表面靜電噴涂，外形尺寸：長1600x深400x高1000（mm）。 2.右側凹槽式設計，用于安裝固定LED點陣屏，左側按照標準19吋標準機柜框架式設計，安裝一塊網孔板用于安裝控制器和電腦顯示器，下部預留有3U寬度，用于安裝PDU電源和視頻控制器。 3.底部設有P10點陣屏固定空間。 |
1套 |
| 3 | LED點陣屏 |
P5全彩室內屏 1.外形尺寸：320mm×160mm 2.物理密度：40000點/㎡ 3.像素間距：5mm 4.白平衡度：≥1000cd/㎡ 5.分辨率:64×32Dots 6.觀看距離：5-35m 7.單燈電流：3.5A±0.1A 8.模組功率：≤20W 9.使用壽命：>100000h 10.輸入電壓：4.8-5.5V 11.環境溫度：-10°C~60°C 12.控制方式：同步控制 13.雜點率：<0.0001 |
12塊 |
| 4 | LED點陣屏 |
P10單色室內屏 1.外形尺寸：320mm×160mm 2.點密度：10000點/㎡ 3.像素間距：10mm 4.像素構成：1紅 5.分辨率:32×16 6.平均功耗：300W/小時 7.最大功耗：800W/小時 8.可視距離：3M-300M 9.使用壽命：>100000h 10.輸入電壓：5V 11.環境溫度：-20°C~80°C 12.接囗：標準12接口 |
1塊 |
| 5 | 控制卡 |
1.常規:64X1024像素點，PWM:128x1024像素點，視芯:81x1024像素點 2.最高 65536 級灰度 3．芯片支持：常規芯片、PWM 芯片、視芯芯片 4. 掃描類型：靜態到 128掃描之間的任意掃描類型 5. 模組規格：單組數據可支持 13312像素點以內任意走線 6. 排線方向：從左到右、從右到左、從上到下、從下到上級聯 7. 數據組數：16 組并行 RGB全彩數據或32組串行RGB數據，可擴展128組串行RGB數據，數據組可自由交換 8：模組抽點、抽行抽列：任意抽點、任意抽行抽列 9. 亮度校正、色彩校正：8bit |
2塊 |
| 6 | 實訓導線 | 包含排線和電源線 | 1套 |
| 7 | 視頻處理器 |
1.機箱規格：1U 標準機箱 2. 電氣規格：AC100~240V，50/60Hz，10W 3．工作環境：-20°C~60C/-4°F~140°F、0%RH~80%RH，無冷凝 4. DVI最大輸入分辨率: 1920x1200@60Hz 5. HDMI 1.4最大輸入分辨率: 1920x1200@60Hz 6. 幀率: 23.98/24/25/29.97/30/50/59.97/60Hz |
1套 |
| 8 | 視頻播放盒 |
1.硬件性能：高清硬解碼播放 2.節目儲存：32GB(節自可用 25GB) 3.最大帶載面積：最大帶載 65 萬點，最寬 4096像素，最高3840像素 4.支持接收卡：卡萊特全系列接收卡 5. 工作電壓：DC5V-12V 6. 最大功率: 10W 7. 節目排程：多節目順序播放，支持節目定時設置 8. 節目分區：節目窗口任意分區，支持窗口任意層疊，支持多節目頁播放 9. 視頻格式：HEVC(H265)、H.264、MPEG-4 Part2與 Motion JPEG 10. 多窗口顯示：單個高清視頻窗口或最多 3個標清視頻窗口、多個圖文、滾動字幕、滾動圖片LOGO、日期時間星期、天氣預報。實現自由分屏功能，不同區域顯示不同內容 11．窗口疊加：窗口任意疊加，支持完全透明、不透明等效果 |
1套 |
| 9 | 開關電源 | 5V/10A | 2個 |
| 10 | PDU電源 | 8位 360°旋轉 | 1個 |
| 11 | 調試、播放軟件 |
1.支持圖片導入，文字輸入，視頻導入、排版 2.板卡參數設置、導入、發送、固化 3.支持節目編輯、模擬或數字時鐘、定時器、流媒體 4、支持電腦桌面投屏 |
1套 |
| 12 | 虛擬仿真考核系統 |
1.具有器件介紹功能:介紹實際 LED單元板維修所使用的元器件、維修工具以及常見電路板實物展示和文字介紹
2．具有模擬裝配功能:檢測使用者對單元板元器件的安裝位置、以及元器件的熟悉程度，可以任意選擇想要練習的單元板型號進行操作，支持P2.5和P5兩種板卡板卡場景選擇。 3．具有模擬故障檢修功能，支持隨機生成故障，下發到設備，學生可在軟件界面中進行答題。 4. 具有模擬接線功能:考驗使用者對單元板整體走線和芯片走線工藝。 |
1套 |
| 13 | 專用工具 | LED屏專用吸盤 | 1套 |
| 14 | 熱風焊臺二合一 | 8586D 10件套 | 1套 |
| 15 | 維修工具螺絲刀 | 螺絲批33件套 | 1套 |
