[規格型號]：	DB-CK6136
[產品名稱]：	透明數控教學車床
[價　　格]：	詢價
[產品參數]：	請聯系客服
[在線客服]：	QQ在線 QQ在線
[微　　信]：	13817525788

產品介紹：

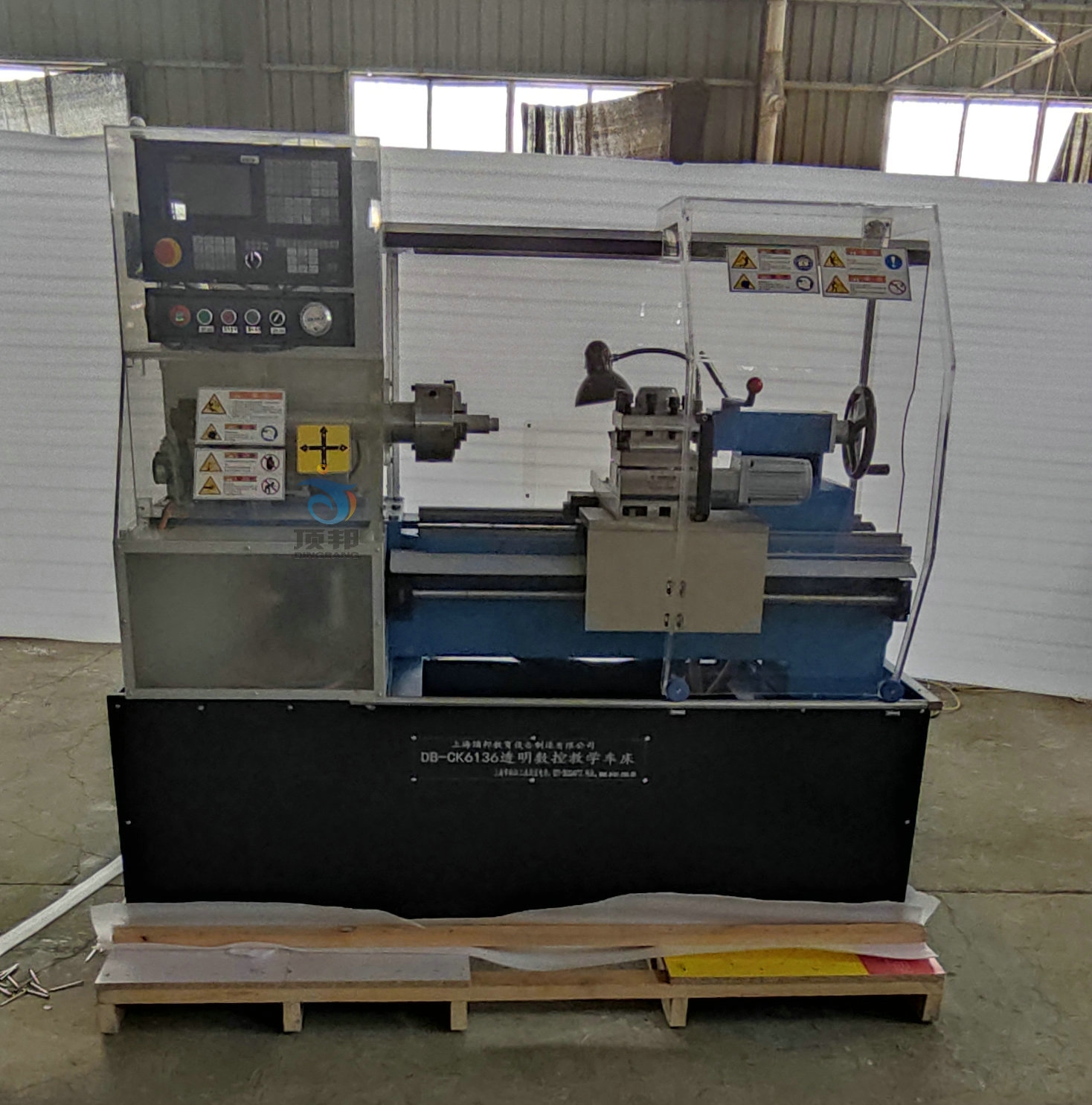

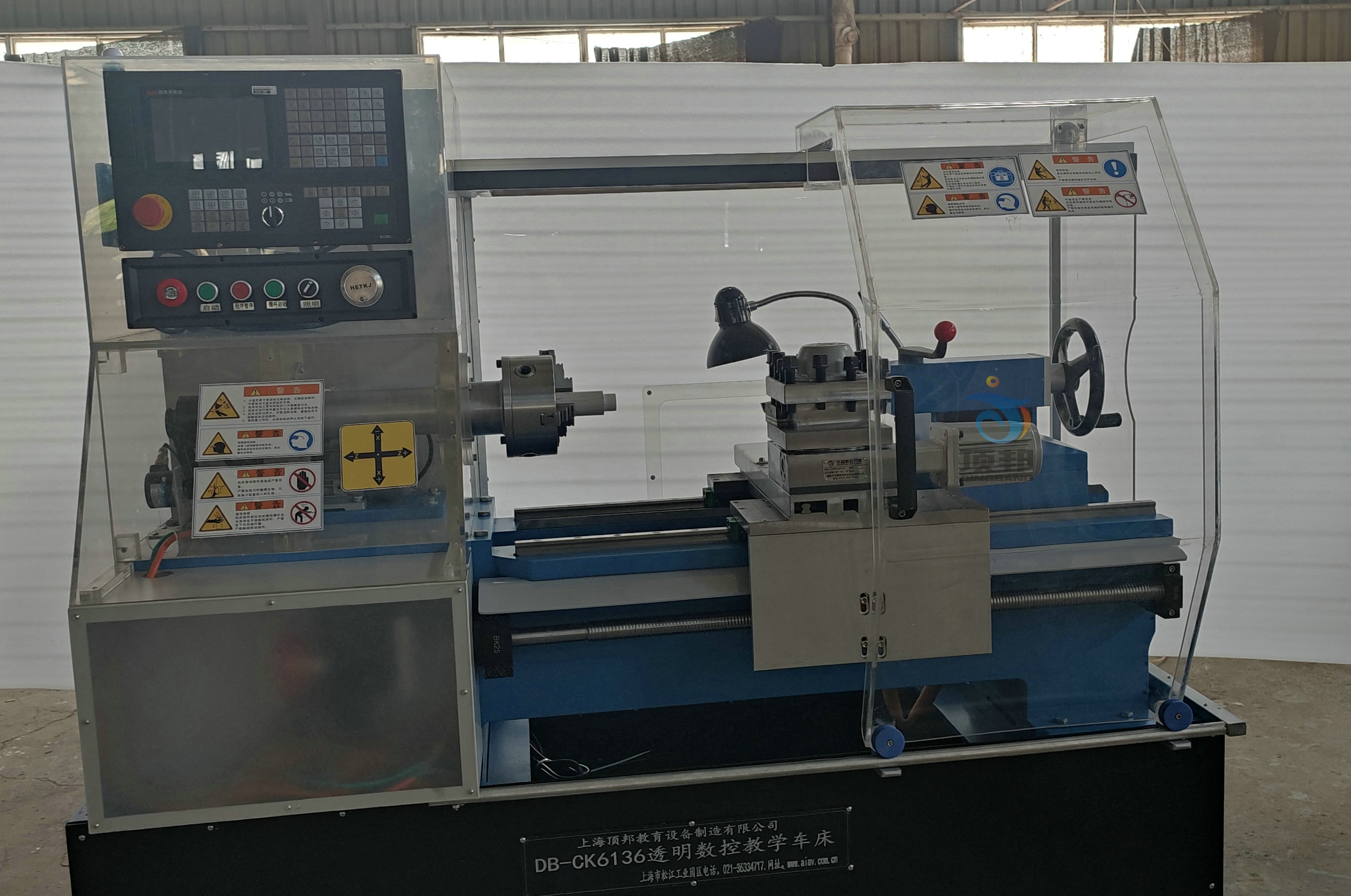

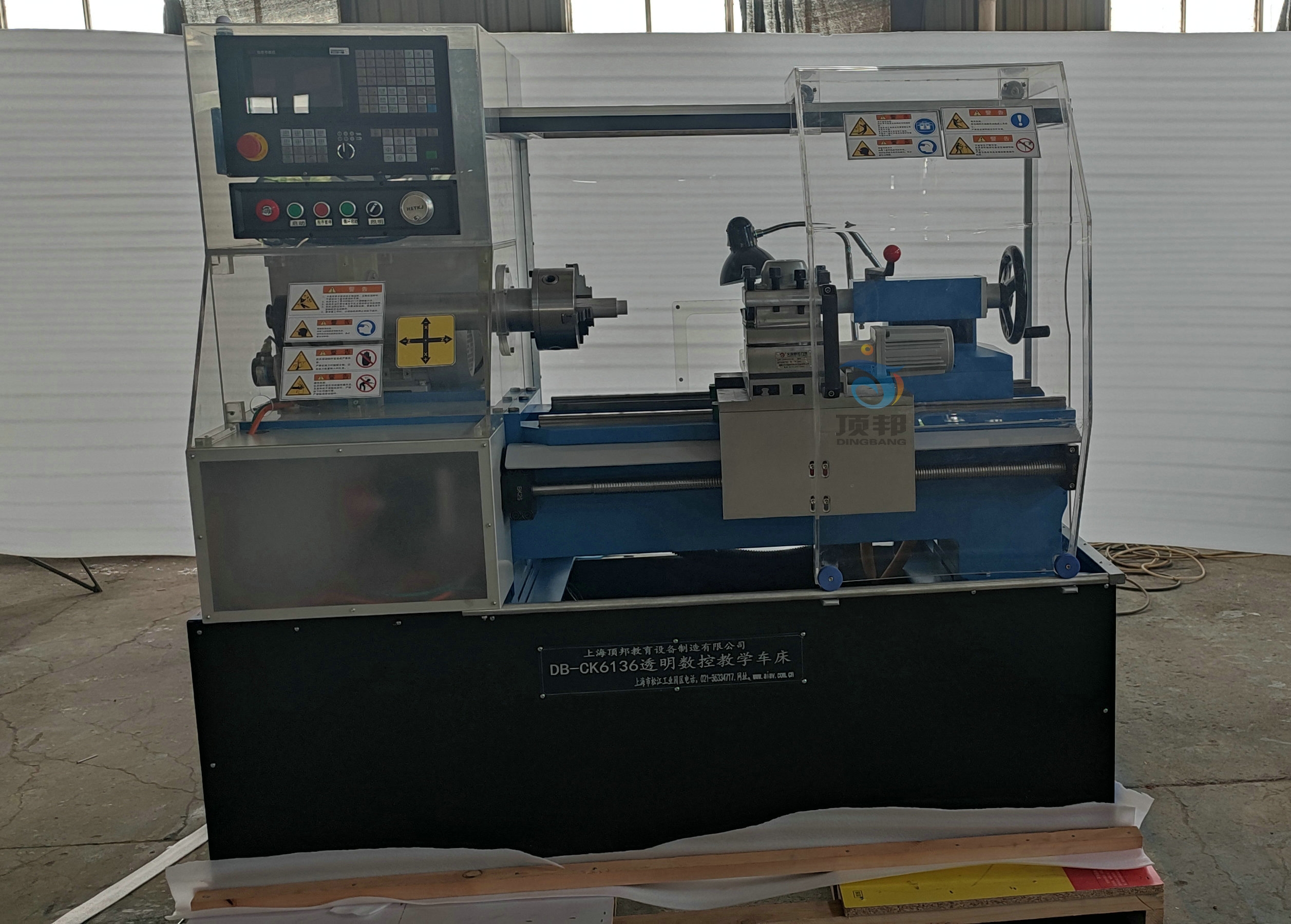

DB-CK6136 透明數控教學車床(廣數系統,KND系統可選擇)

一、概述
DB-CK6136透明數控教學車床是上海頂邦教育設備制造有限公司研制的教學科研用數控機床。透明數控教學車床是典型的機電一體化產品，采用穩定可靠的KND--2T車床用數控系統，該系統是國內唯一從外置到內核均與日本FANUC系統全面兼容。硬件配置更具有相當?shù)膭傂浴姸燃爸圃炀�；同時，其外形美觀大方，主軸箱蓋及防護體均采用進口有機透明材料制作而成，使機床主要內部結構及傳動線路一目了然，是各相關科研院所、高職學院及技術學校理想的實驗設備。透明數控教學車床采用四工位自動回轉刀架,可以加工φ30mm的鋁合金或PVC材料,通過編程對各種軸類，盤類等塑料零件能自動完成任務，如外圓柱面，圓錐面，圓弧面，螺紋等工件的削加工，并能進行切槽，鉆機等工作。

二、特點
1. 穩定可靠的KND--2T專用車床數控系統；
2. 全自動四工位數控回轉刀架，能滿足較復雜零件的刀具使用要求；
3. 縱、橫向精密滾珠絲杠進給，混合式步進電機驅動，重復定位精度高，轉矩大；
4. 采用高級變頻調速電機驅動主軸，實現無級調速，保證切削線速度穩定；
5. 操作方便舒適，符合現代人機工程學的優化思想；
6. 車削PVC材料時，采用空氣（風）冷卻，保持工作環境清潔，無工業污染；
7. 外型美觀大方，彰顯實驗場所品質。
三、用途
1. 相關專業科研院所對現代加工（數控及CAD/CAM）技術研究的實踐驗證；
2. 各類高等院校及中級技術學校的數控技術應用、機電一體化及自動控制專業學生的綜合實驗；
3. 各類高等院校及中級技術學校的機制、模具及其他相關專業數控技術的課堂輔助教學和教學實訓；
4. 開展數控機床結構及控制原理、數控編程及機床操作、CDA/CAM等專業課程專項培訓。
四、數控系統主要功能
1.國內唯一一家從外置到內核均與日本FANUC全面兼容的系統；
2.系統采用硬件插補技術，快進速率可達12米/分；
3.具有程序記憶和預讀功能，提前譯碼，使機床加工平滑流暢；
4.控制精度高，脈沖當量為1μ（0.001mm）；
5.有串行RS232通訊接口功能，可與計算機聯機通訊；
6.采用電子齒輪比，簡化傳動結構，提高機床工作精度。
7.系統具有軟、硬件限位，保證工作安全；
8.采用多層印刷電路板技術，表貼技術，門陣技術等，使性能更優越，運行更可靠。
五、車床主要技術參數

配置	技術參數
床身	采用高強度的工程塑料
機床外形尺寸（長、寬、高）	1730×980×1600mm
床身上最大回轉直徑	Ø360mm
最大工件長度	430mm
主軸箱蓋及防護罩	采用進口透明有機材料
主軸	標準主軸
主軸轉速、無級變速	0—1500rpm
主軸電機	變頻控制無極調速功率1.5kw
電動刀架	標準四工位
三爪卡盤	ø160mm
絲杠	滾珠絲杠
絲杠運行	混合步進電機驅動
運行方式	三軸運行二軸聯動
數控編程系統	采用廣數數控系統并具有串行R232通訊接口能與外部計算面聯機通訊。系統采用硬件插補技術，快進速率可達12米/分；系統具有程序記憶和預讀功能，提前譯碼，使機床加工平滑流暢；系統控制精度高，脈沖當量為1μ（0.001mm）。

附件工具清單

名稱	規格	單位	數量
車刀	60^o、90^o、45^o	把	各2
繼電器	24V4組	個	2
保險絲		個	2
螺絲刀	一字、十字	把	各1
尖嘴鉗		把	1
內六角	ø6、ø8	把	各1
ø40塑料棒		把	20
卡盤板手		把	1
刀架扳手		把	1
系統說明書		本	1
連接線		米	10
