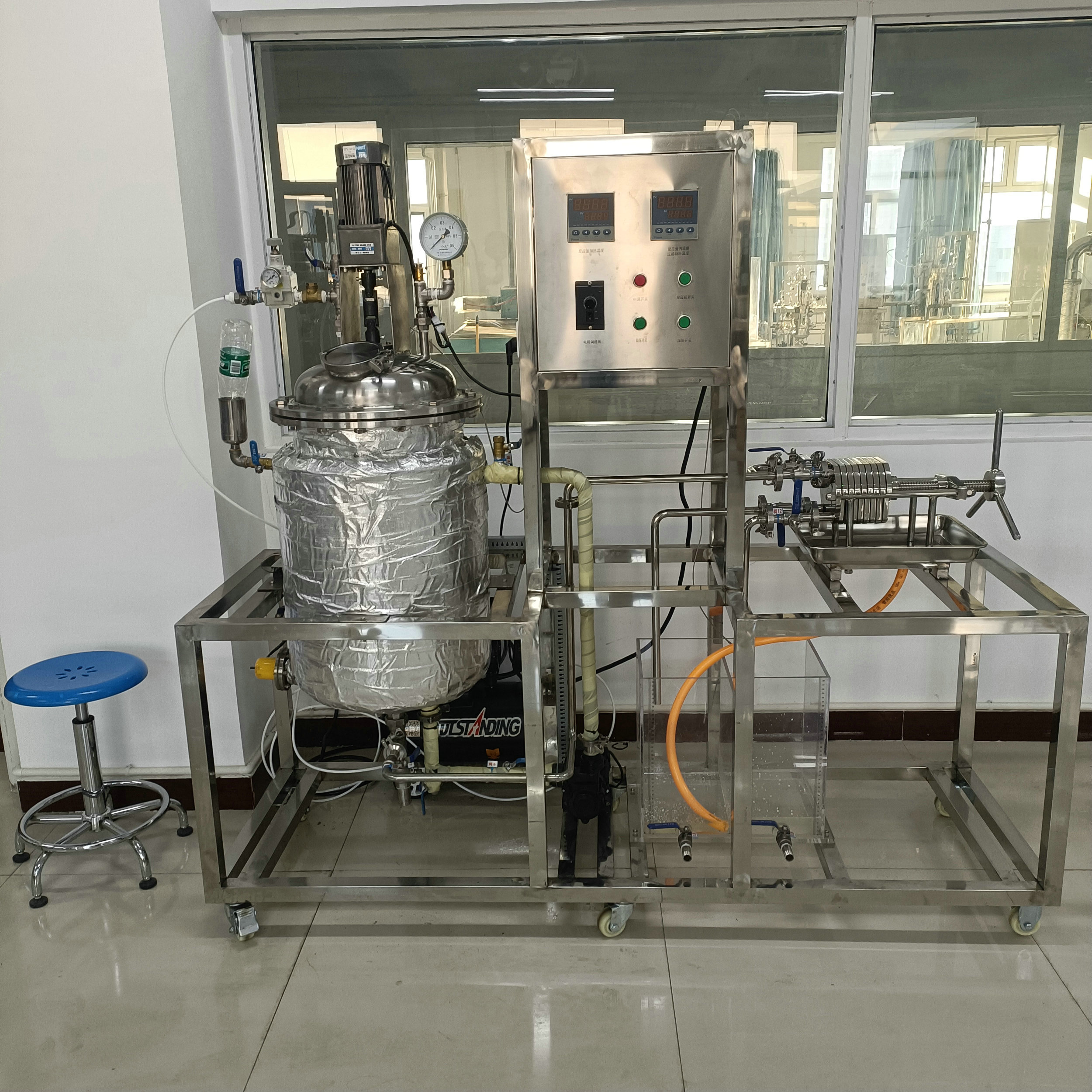

DB-GF/Z 板框過濾－反應釜組合實驗裝置

實驗?zāi)康模?br /> 1、掌握過濾的基本方法。
2、掌握在恒壓下過濾常數K、當量濾液體積qe的求取。
3、觀察過濾終了速率與洗滌速率的關系。
4、反應釜實驗數據的測定。
主要配置：
1、空壓機、板框過濾機、混合槽、攪拌槽、計量槽、壓差計、水槽、離心泵、攪拌器、壓力表、測溫元件、夾套、電加熱管、溫控儀、不銹鋼框架、控制屏。
技術參數：
1、空氣壓縮機排氣量：0.036m3/h，壓力：0.7MPa，功率：750KW，轉速：1200rpm。
2、板框過濾機的過濾面積：0.12㎡,過濾介質為帆布。
3、氣體容積：30L，混合槽有效容積：30L，水槽容積：15L，計量槽單筒容積：14L。
4、壓差計L＝800mm，指示液為水，無毒、使操作更為安全，實驗所用的流體--水為全循環設計。
5、離心泵流量：6m3/hr，揚程：24m，輸入功率：1.1KW。
6、攪拌器轉速：0-900轉/min。
7、壓力表量程：0-1Mpa。
8、測溫元件：采用數顯控制儀表，反應釜為夾套加熱、反應釜攪拌電機功率為 120 KW，有效容積為30L，攪拌器轉速為0～900轉/min連續可調，水槽容積為15L；加熱溫度200度。
9、各項操作及溫度、壓力、流量的顯示、調節、控制全在控制屏板面進行。
10、框架為不銹鋼，結構緊湊，外形美觀，流程簡單、操作方便。
11、外形尺寸：1600×600×1700mm。
