| 分 項 | 說 明 | |||
| 裝置功能 |
1、了解釜式反應器的工作原理。 2、學習反應釜的操作流程。 3、學習反應釜的溫度、壓力等控制方法。 |
|||
| 設計參數 |
攪拌電壓：0—200V、轉速: 0--1500 r/min。 操作壓力：0-5MPa、操作溫度：常溫-200℃。 |
|||
| 公用設施 |
水：：裝置冷凝器連接自來水。 電：電壓AC220V，功率2.0KW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。 |
|||

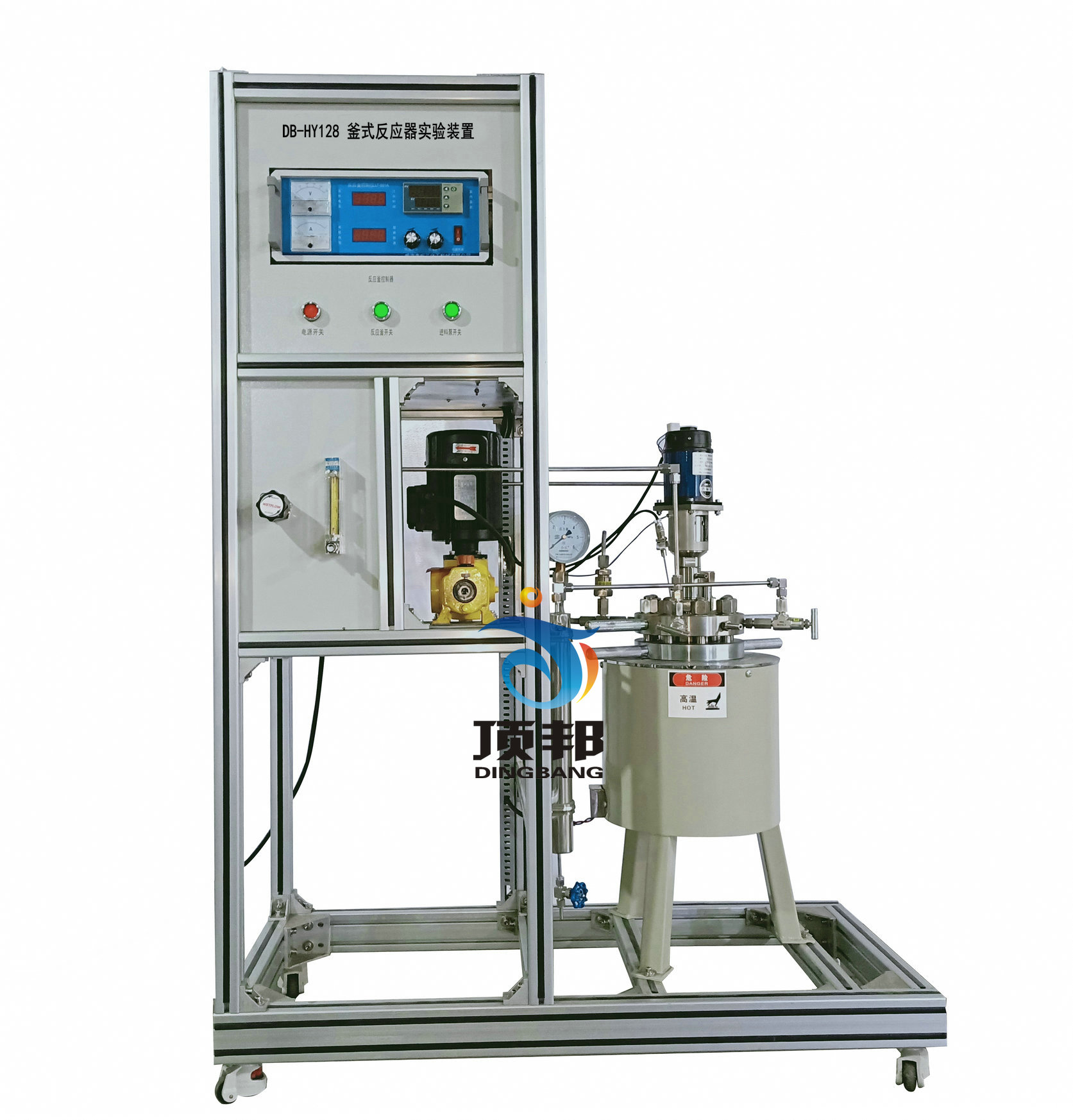

| 主要配置 | 不銹鋼反應釜、數顯轉速表、磁力攪拌器、不銹鋼調壓閥、柱塞式計量泵、氣體流量計、壓力表、溫控儀表、高品質鋁合金型材框架。 | |||
| 主要設備 |
1、反應釜由電加熱爐、反應裝置、攪拌和傳動系統，以及安全閥等組成。 2、304不銹鋼攪拌反應器，反應釜容積1.0L，使用壓力范圍：常壓-5MPa，最高使用溫度200℃，釜蓋上進氣口配針型閥、取樣口配針型閥、防爆口配安全閥。 3、壓力控制采用304不銹鋼調壓閥。 4、釜加熱爐功率：1.5KW。電阻絲穿線碳化硅爐管，最高加熱溫度300℃ 5、攪拌裝置為磁力攪拌，攪拌速度無級調速，轉速：0-1500r/min。 6、轉子流量計LZB-3，測量范圍：16-160ml/min，1臺。 7、反應器內溫度顯示：宇電AI701，1臺。 8、溫度測量與控制系統：含加熱裝置、調壓裝置、溫度傳感器、溫控儀表等。溫控傳感器： 采用K型熱電偶測溫，不銹鋼探頭,數字顯示，精度等級±0.1%；溫控儀表：輸入采用數字校正系統，內置常用熱電偶和熱電阻非線性校正表格，測量精確穩定，產品經第三方權威機構檢測獲得CE認證標志。 9、攪拌速度傳感器1臺。 10、數字轉速測定儀1臺。 11、指針式壓力表：量程為6.0MPa，1臺。 12、柱塞式計量泵：功率30W；最大流量2L/h；最高壓力4MPa。 13、304不銹鋼管路、管件及閥門。 14、儀表柜：測控、電器設備在實驗架上。 15、電器：接觸器、開關、漏電保護空氣開關。 16、外形尺寸：1200×550×1700mm（長×寬×高），外形為可移動式設計，帶剎車輪，高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪。 17、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套，使學生處于安全的實驗操作環境中，學會工程化管路標識認知，培養學生工程化理念。 |
|||
| 測控組成 | 變量 | 檢測機構 | 顯示機構 | 執行機構 |
| 釜內溫度 | K型熱電偶 | 數字溫度儀 | 無 | |
| 加熱爐溫度 | K型熱電偶 | 數字溫度控制儀 | 固態調壓模塊 | |
| 壓力 | 指針壓力表 | 就地顯示 | 無 | |
| 流量 | 轉子流量計 | 轉子流量計 | 手動閥控 | |
| 電機轉速 | 轉速表 | 數顯轉速表 | 調速器 | |
友情提示：
1、貨品驗收：閣下收貨時請檢查釜式反應器實驗裝置的貨品外觀，核實釜式反應器實驗裝置的數量及配件，拒收處于受損狀態的釜式反應器實驗裝置；
2、質保：頂邦將為閣下提供釜式反應器實驗裝置產品說明書內的質保條件和質保期，在質保范圍內提供對釜式反應器實驗裝置的免費維修，超出條件承諾時提供對釜式反應器實驗裝置的有償維修；
3、退換貨：閣下單方面原因?qū)е碌母椒磻?yīng)器實驗裝置選型錯誤或釜式反應器實驗裝置購買數量錯誤，造成釜式反應器實驗裝置的退換貨要求，將不被接受；
4、貨期：釜式反應器實驗裝置的發貨期為參考值，如您需要了解釜式反應器實驗裝置的精確貨期，請與頂邦的銷售人員聯系；
5、如閣下對釜式反應器實驗裝置有任何疑問，請致電：021-36334717 ，我們將由專業人士為您提供有關釜式反應器實驗裝置的咨詢。
