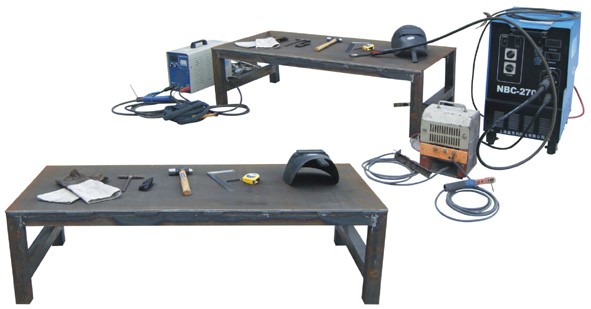

DB-HL01 焊工、鉚工實操室成套設備
一、概述
焊工是采用合適的焊接方式,合理的焊接工藝,適當?shù)暮附釉O(shè)備,采用同材質或不同材質的填充物,來將金屬或非金屬工件緊密連接的一個工種。所謂鉚工就是把板材、型材、線材、管材等通過焊接、鉚接、螺栓連接等加工方法制作成鋼結構的一種制作工藝!°T工是金屬構件施工中的指揮者。按加工工藝又分為:放樣、號料、下料、成型、制作、校正、安裝等。
我公司生產的焊工、鉚工實操室成套設備,是把焊工工藝和鉚工工藝結合在一個平臺上技能訓練臺。模擬實際工廠企業對焊工和鉚工的技術要求,配備常用焊工、鉚工工具,讓學生自己動手操作,訓練工件鉚釘固定、裝配、安裝、維修、調試等技術,實訓設備占地面積小,操作方便,其是各大院校、職校、技校不可缺少的理想教學實訓設備。
職業技術院校焊工專業實訓室設備模擬現實生活中工廠、生產型企業對焊工的技術要求,配套各種常用焊工、鉚工工具,讓學生自己在焊工桌上進行動手操作,親手實踐訓練焊工工件固定、裝配、安裝、維修、調試等技術,并且學會在焊接工作臺上采用合適的焊接方式和焊接工藝,利用適當?shù)暮附釉O(shè)備,采用同材質或者不同材質填充物將金屬、非金屬工件進行連接。上海頂邦鉚工焊工實訓設備具有占地面積小,操作方便的優點,可以幫助學生更好地掌握焊工技能,以適應未來就業工作能力,從而提高競爭力,是各大院校、職校、技校不可缺少的理想教學實訓設備。
二、焊工技能訓練項目
焊工實訓室可進行培訓的具體焊工技能項目如下:
1、手工電弧焊的基本操作(平焊、立焊、橫焊)及仰焊的操作和其要領(利用J507堿性焊條)
2、平角焊和立角焊的操作技術
3、常用金屬材料的焊接方法
4、熟練掌握氣焊和氣割的基礎操作技術
5、正確使用火焰的調整方法和火焰的應用范圍(碳化焰、中性焰、氧化焰)
6、掌握氬弧焊的引弧、送絲技術、具體的操作要點及參數調節、氬弧焊的應用范圍

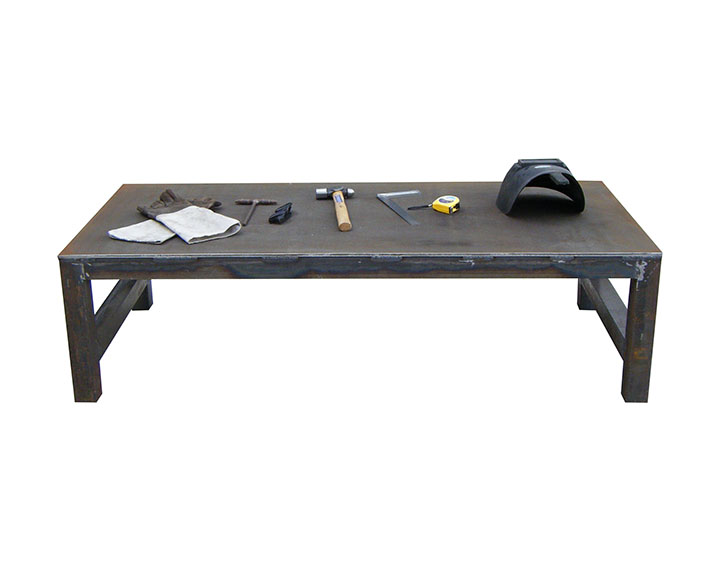

三、焊工桌、焊接工作地臺技術規格參數
【規格尺寸】1500×750×450, 操作臺面:1500×750×2.0
【材質】?jī)?yōu)質鍍鋅鋼板 17.5公斤
【桌架】1400×650×450,60×40金屬方管,壁厚≥1.5。
【說明】變形小,承重佳。與鋼架強攻螺絲固定。焊接或螺栓連接。四柱,四直梁,四橫梁。
一、焊鉚工配置清單
序號 | 名稱 | 規格參數 | 單位 | 數量 |
1 | 電焊機 |
【產品尺寸】390*220*300mm 【輸入電壓】110V-550V/220V+380V 【適用焊條】2.0-5.0整天焊 【適用焊條材質】不銹鋼、合金鋼、碳鋼、鑄鐵、各種堿性焊條 【適用焊條材質】普通:J422 直流:506/507 不銹鋼:A102 生鐵:Z208 【電源線】10米 【重量】8.95kg |
臺 | 20 |
3 | 氣保焊/電焊/氬弧焊機 |
【輸入電壓】220v/380V 【焊機重量】9kg 【適用材質】碳鋼、鐵、不銹鋼、鍍鋅管、方管 【焊接厚度】0.5-8mm 【電流調節】50-270 【電壓調節】16-27 【適用焊絲】0.8-1.0 【絲盤容量】15-20KG 【適用】氣保焊/電焊/氬弧焊 【外觀尺寸】440*230*300mm |
臺 | 20 |
4 | 空氣等離子弧切割機(滬工 LGK-50PLUS) |
【板材材質】碳鋼、低碳鋼、合金鋼、鑄鐵、鋁和銅 【切割板厚】碳鋼、不銹鋼<10mm鋁及合金<7mm銅及合金<6mm 【輸入電壓】220V 【額定輸入容量】7.9KVA 【輸入電流】36A 【輸出空載電壓】300V 【裸機重量】25.5Kg 【產品尺寸】440*330*430m |
臺 | 20 |
5 | 空氣壓縮機(得力無油850W-6L) |
【產品尺寸】420x205x440mm 【產品凈重】12Kg 【流量】65L/min 【排氣壓力】0.7Mpa 【額定功率】850W 【氣罐容積】6L 【額定轉速】2800r/min 【額定電壓】220V |
臺 | 20 |
6 | 臺鉆(凱德龍) |
電壓:220V/50HZ 電機功率:350W 調速檔位:5檔調速主軸轉速:620 920 1280 1750 2620轉/分 主軸行程:50mm 夾持能力:13mm 主軸直徑:115mm 主軸轉速:280 400 680 1180 2010轉/分 產品凈重:12.5kg |
臺 | 20 |
7 | 切割機(多功能小型德力西鋼材切割機) |
鋸片直徑:355mm 額定電壓:220V 額定功率:3800W 傳動方式:齒輪傳動 產品凈重:約13.65公斤 切割深度:10OMM 電線長度:約1.8M 空載轉速:4100/min 切割角度:45°-0°-45% |
臺 | 20 |
9 | 臺式砂輪機 |
輸入功率:600瓦 空載速率:3000轉/分鐘 砂輪直徑:200毫米 砂輪厚度: 25毫米 軸心直徑:32毫米 沙礫規格:24/60目 機身尺寸:370x230x260毫米 重量:17公斤 |
臺 | 20 |
二、焊工實訓室焊工工作桌臺及配套焊工工具
序號 | 名稱 | 規格參數 | 單位 | 數量 |
1 | 教師綜合工作臺 | 1600×800×800 | 張 | 1 |
2 | 焊鉚實訓桌 |
二工位實訓桌(適合實訓以及工廠實際生產) 【承重】大于1000KG 【規格】1500長×750寬×1500mm高(桌面800+防護網700) 【臺面】50毫米木板,凹形包覆2毫米厚鋼板。 【桌架立柱】4立柱,2.0厚鋼板折型,規格100×80×750 【桌架橫梁及加強梁】1.5厚鋼板折型規格100×40×1.5橫縱七梁,四加強筋。 【金屬抽屜】二只,厚度1.0鋼板折制。加厚型金屬滑三節道,承重力佳,帶鎖。 【防護網(工位隔離網)標準型】1500X700X30沖孔金屬鋼板,帶加強筋 【工作電源(選配)】國標5孔安全插座交流 220V,裝置于腿立柱。 |
張 | 20 |
3 | 焊接工作地臺 |
【規格】1500×750×450 【操作臺面】1500×750×2.0 【重量】?jī)?yōu)質鍍鋅鋼板 17.5公斤 【桌架】1400×650×450,60×40金屬方管,壁厚≥1.5。 變形小,承重佳。與鋼架強攻螺絲固定。焊接或螺栓連接。四柱,四直梁,四橫梁。 |
張 | 20 |
4 | 手電鉆(手槍鉆) | 220V | 把 | 10 |
5 | 磨光機(角磨機) | 常規:主軸直徑M10磨/切片直徑100毫米 FF-100A、輸入功率620瓦 | 把 | 10 |
6 | 鐵砧 | 11寸/30KG 260×160×170 工件整形 | 臺 | 5 |
7 | 游標卡尺 | 0-150 | 把 | 10 |
8 | 焊絲 | 2.0mm | 卷 | 1 |
0 | 鉆頭(麻花鉆) | 規格:Φ3、4、6、8、Φ5、Φ8.5、Φ10.2高速含鈷鉆頭 每樣一支/套 | 套 | 10 |
10 | 磨光片 | 片 | 100 | |
11 | 切割片 | 片 | 20 | |
13 | 電焊條 | 2.5 | 盒 | 10 |
14 | 電焊面罩(手持) | 個 | 10 | |
15 | 盔式面罩 | 個 | 10 | |
16 | 劃針 | 120 (鎢鋼頭) | 支 | 10 |
17 | 金屬直尺 (鋼尺) | 1000 | 把 | 10 |
18 | 直角尺 | 500mm | 把 | 10 |
19 | 角尺 | 0-150 | 把 | 10 |
20 | 卷尺 | 3米 | 把 | 10 |
21 | 鐵錘(奶子、羊角,六棱錘) | 1.5p 1P 每樣1把 3把/套 | 套 | 10 |
22 | 卯槍 | 把 | 20 | |
23 | 鉚釘 鋁 | 4×10 500只 | 盒 | 20 |
24 | 一字批 | 橡膠柄5×200 8寸 鉻鉬鋼 | 把 | 20 |
25 | 十字批 | 橡膠柄5×200 8寸 鉻鉬鋼 | 把 | 20 |
26 | 圓尺(圓度尺) | 個 | 1 | |
27 | 尖嘴鉗 | 6 寸 45#鋼 | 把 | 20 |
28 | 鋼絲鉗 | 6 寸 硬質合金 | 把 | 20 |
29 | 鐵皮剪刀 | 10寸 | 把 | 10 |
30 | 鋸弓(鋼鋸架) | 300 可調式 | 把 | 20 |
31 | 鋸條(鋼鋸條) |
300(粗齒、中齒、細齒) 盒/100支 每套各一盒 |
套 | 10 |
32 | 防紫外線眼鏡 | 玻璃 | 付 | 20 |
33 | 專用衣服 | 粗帆布 | 套 | 20 |
34 | 電焊手套 | 粗帆布 | 雙 | 20 |
35 | 專用鞋子 | 毛皮鞋 | 套 | 20 |
36 | 口罩 | 只 | 100 |
友情提示:
1、貨品驗收:閣下收貨時請檢查焊工、鉚工實操室成套設備的貨品外觀,核實焊工、鉚工實操室成套設備的數量及配件,拒收處于受損狀態的焊工、鉚工實操室成套設備;
2、質保:頂邦將為閣下提供焊工、鉚工實操室成套設備產品說明書內的質保條件和質保期,在質保范圍內提供對焊工、鉚工實操室成套設備的免費維修,超出條件承諾時提供對焊工、鉚工實操室成套設備的有償維修;
3、退換貨:閣下單方面原因?qū)е碌暮腹、鉚工實操室成套設備選型錯誤或焊工、鉚工實操室成套設備購買數量錯誤,造成焊工、鉚工實操室成套設備的退換貨要求,將不被接受;
4、貨期:焊工、鉚工實操室成套設備的發貨期為參考值,如您需要了解焊工、鉚工實操室成套設備的精確貨期,請與頂邦的銷售人員聯系;
5、如閣下對焊工、鉚工實操室成套設備有任何疑問,請致電:021-36334717 ,我們將由專業人士為您提供有關焊工、鉚工實操室成套設備的咨詢。
