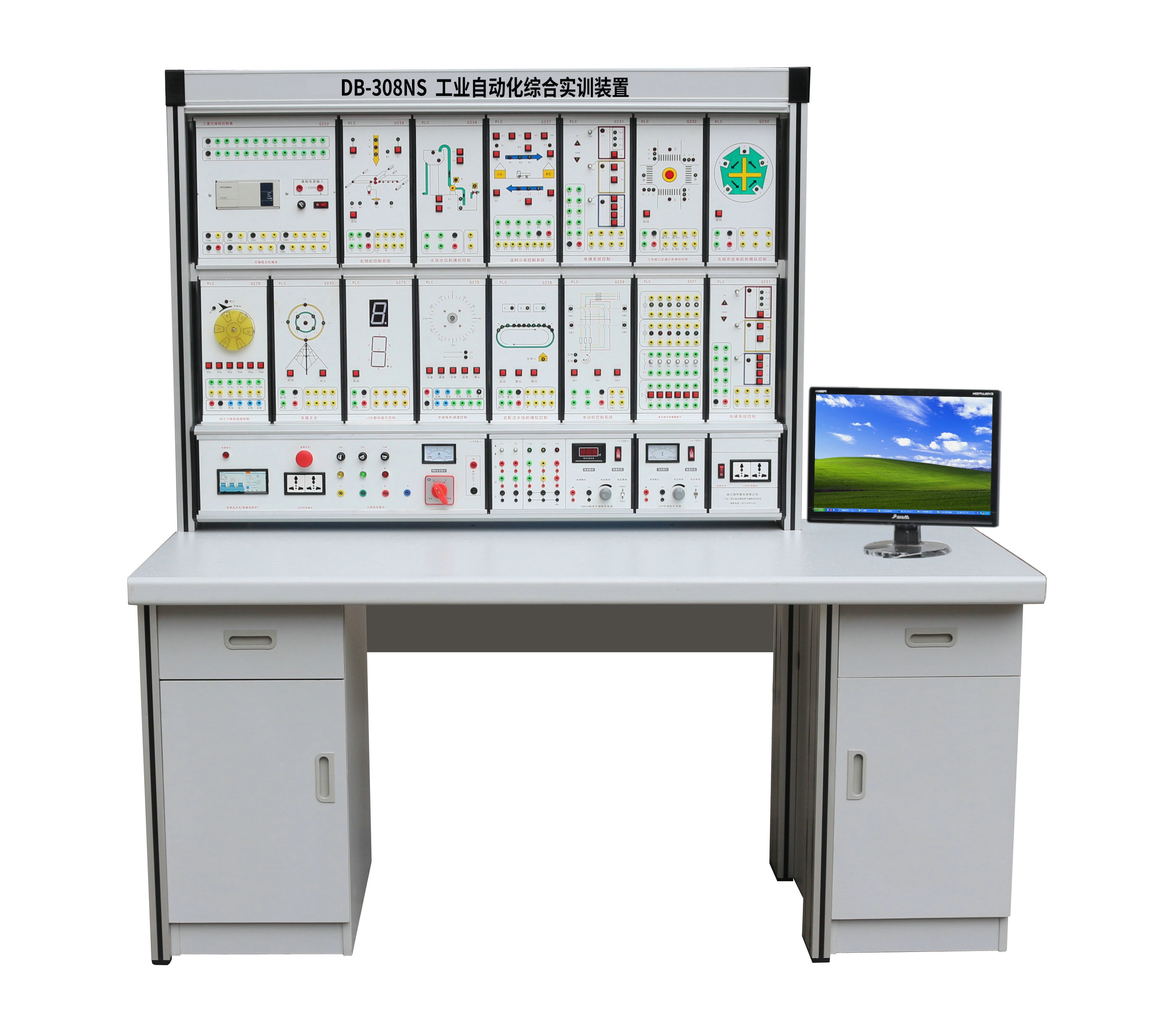

DB-308NS 工業自動化綜合實訓裝置
工業自動化綜合實訓設備

1、概述
工業自動化綜合實訓裝置是根據教育部“振興21世紀職業教育課程改革和教材建設規劃”要求，按照職業教育的教學和實訓要求研發的產品。實驗內容包括有PLC編程方法、指令系統、模擬量控制、聯網通信等。工業自動化綜合實訓裝置符合大專院校機電一體化、電氣自動化、自動控制、工業自動化、應用電子、計算機應用及其他相關專業的《PLC可編程控制器技術開發與應用實踐》、《可編程控制器原理及其應用》、等課程的教學要求。還可增配網絡通信模塊，使PLC與PC機組成網絡，實現數據的相互傳遞。
2、技術性能
2.1：輸入電壓：三相五線制 380 V（1±10%）50 Hz；
2.2：工作環境：環境溫度為：-5℃～＋40℃；
2.3：裝置容量：＜1KVA；
2.4：安全保護：漏電動作電流≤30mA 過流保護、熔斷器保護；
2.5：外形尺寸：1650mm×660mm×1740mm
3、實訓裝置的基本配置及功能
本實訓裝置由實訓桌、實訓掛箱、實訓器材等組成。
3.1：實訓桌
3.1.1：實訓桌主體結構采用鋁合金刻模而成。（提供專利證書）
3.1.2：存貯柜：放置工具及電腦主機。尺寸為：350mm×490mm×700mm。左右各1個。
3.1.3：桌面：為防火、防水、耐磨高密度板，造型美觀大方，堅固耐用，前部厚度為50mm。
3.1.4：防塵裝置及標題架：標題架由鋁合金、裝置型號、廠址、服務電話組成，可自由拆卸，尺寸為1230mm×140mm×80mm。
3.2：功能模塊
3.2.1：功能模塊可脫離實驗臺單獨作為一個實驗儀器使用，方便老師移動到教學地點，給學生最直觀的感覺。（提供專利證書）
3.2.2：三相電源實驗儀器：外部以采用3mm鋁合金長方體為主體結構，尺寸為：600mm×160mm×165mm，三相380V輸出、交直流220V輸出，帶漏電保護，每相帶有保險裝置，均有指示燈指示，設有外殼接地保護、缺相指示、急停保護、多次熔斷絲保護、漏電保護等，可脫離實驗裝置單獨做為一個實驗儀器使用。獨立編號：T24（提供專利證書）
3.2.3：混合電壓輸出實驗儀器：外部以采用3mm鋁合金長方體為主體結構，大小為300mm×160mm×165mm。每個輸出接口有3mm和6mm的兩種，24V直流穩壓可調輸出，指針電表指示，設有正負極提示LED，防止電源極性接反；0～240V交流輸出。可脫離實驗臺單獨作為一個實驗儀器使用.獨立編號T08 （提供專利證書）
3.2.4：市電插座輸出：外部以采用3mm鋁合金長方體為主體結構，大小為300mm×160mm×165mm。六孔220V插座。獨立開關控制�？擅撾x實驗臺單獨作為一個實驗儀器。使用獨立編號T22（提供專利證書）
3.2.5：以上實驗儀器可自由拼接成一個實驗儀器，要求高度寬度一致，整體排成一字。
3.3：實驗模塊
3.3.1：PLC主機模塊：外部以采用3mm鋁合金長方體為主體結構，大小為300mm×300mm×110mm。采用FX3U-48MR，輸入輸出接口引至面板，電源獨立開關控制。接口采用四種不同顏色。采用獨立模塊，帶有獨立編號.
3.3.2：指令編程模塊：外部以采用3mm鋁合金長方體為主體結構，大小為150mm×300mm×110mm。有5個大指示燈的紅色黃色綠色白色各不少于3個，按鈕不少于8個開關不8個輸入輸出借口全部引至面板，接口采用四種不同顏色。采用獨立模塊，帶有獨立編號。
3.3.3：四節傳送帶的控制：外部以采用3mm鋁合金長方體為主體結構，大小為150mm×300mm×100mm，面板顏色為彩色，至少3種顏色以上，接口插座采用四種不同顏色。采用獨立模塊，帶有獨立編號。
3.3.4：電動機的自動控制：外部以采用3mm鋁合金長方體為主體結構，大小為150mm×300mm×100mm，面板顏色為彩色，至少3種顏色以上，接口插座采用四種不同顏色。采用獨立模塊，帶有獨立編號。
3.3.5：五相步進電機控制：外部以采用3mm鋁合金長方體為主體結構，大小為150mm×300mm×100mm，，面板顏色為彩色，至少3種顏色以上，接口插座采用四種不同顏色。采用獨立模塊，帶有獨立編號。
3.3.6：多層電梯的控制：外部以采用3mm鋁合金長方體為主體結構，大小為150mm×300mm×100mm，面面板顏色為彩色，至少3種顏色以上，接口插座采用四種不同顏色。采用獨立模塊，帶有獨立編號。（輸入輸出接口不少于20個）
3.3.7：十字路口交通燈：外部以采用3mm鋁合金長方體為主體結構，大小為150mm×300mm×100mm，，面板顏色為彩色，至少3種顏色以上，接口插座采用四種不同顏色。采用獨立模塊，帶有獨立編號。（輸入輸出接口不少于12個）
3.3.8：天塔之光的控制：外部以采用3mm鋁合金長方體為主體結構，大小為150mm×300mm×100mm，面板顏色為彩色，至少3種顏色以上，接口插座采用四種不同顏色。采用獨立模塊，帶有獨立編號。（輸入輸出接口不少于14個）
3.3.9：水塔自動供水：外部以采用3mm鋁合金長方體為主體結構，大小為150mm×300mm×100mm，面板顏色為彩色，至少3種顏色以上，接口插座采用四種不同顏色。采用獨立模塊，帶有獨立編號。（輸入輸出接口不少于10個）
3.3.10：液體混合控制：外部以采用3mm鋁合金長方體為主體結構，大小為150mm×300mm×100mm，面板顏色為彩色，至少3種顏色以上，接口插座采用四種不同顏色。采用獨立模塊，帶有獨立編號。（輸入輸出接口不少于14個）
3.3.11：機械手控制：外部以采用3mm鋁合金長方體為主體結構，大小為150mm×300mm×100mm，面板顏色為彩色，至少3種顏色以上，接口插座采用四種不同顏色。采用獨立模塊，帶有獨立編號。（輸入輸出接口不少于15個）
3.3.12：裝配流水線：外部以采用3mm鋁合金長方體為主體結構，大小為150mm×300mm×100mm，，面板顏色為彩色，至少3種顏色以上，接口插座采用四種不同顏色。采用獨立模塊，帶有獨立編號。（輸入輸出接口不少于12個）
3.3.13：軋鋼機控制：外部以采用3mm鋁合金長方體為主體結構，大小為150mm×300mm×100mm，面板顏色為彩色，至少3種顏色以上，接口插座采用四種不同顏色。采用獨立模塊，帶有獨立編號。（輸入輸出接口不少于12個）
3.3.14：運料小車：外部以采用3mm鋁合金長方體為主體結構，大小為150mm×300mm×100mm，面板顏色為彩色，至少3種顏色以上，接口插座采用四種不同顏色。采用獨立模塊，帶有獨立編號。（輸入輸出接口不少于19個）
3.3.15：LED數碼顯示：外部以采用3mm鋁合金長方體為主體結構，大小為150mm×300mm×100mm，接口插座采用四種不同顏色。采用獨立模塊，帶有獨立編號。
3.3.16：變頻器主機實訓模塊:外部以采用3mm鋁合金長方體為主體結構，大小為300mm×300mm×110mm。采用三菱D720系列變頻器，功率400W，輸入輸出接口以不同顏色端子引至面板。采用獨立模塊，帶有獨立編號。
3.3.17：觸摸屏實訓模塊:外部以采用3mm鋁合金長方體為主體結構，大小為300mm×300mm×110mm。采用昆侖通態7寸觸摸屏，輸入輸出接口以不同顏色端子引至面板。采用獨立模塊，帶有獨立編號。
3.4：實訓器件
3.4.1：提供PLC實驗說明書1份；
3.4.2：提供實訓導線1套；
3.5：軟件
3.5.1：提供三菱編程軟件GX 編程環境和FXGPWIN_C。
3.5.1：提供仿真軟件。
3.5.2：提供三菱PLC學習軟件FX-TRN-BEG-C。
3.5.3：提供程序示例。
3.5.4：提供組態工控軟件。
3.5.5：提供組態源代碼。
3.5.6：提供PLC學習課件PPT。
4、實驗項目

4.1：PLC實驗項目
4.1.1：基本指令的編程模塊
4.1.2：四節傳送帶模塊
4.1.3：電動機的自動控制模塊
4.1.4：步進電機的PLC控制模塊
4.1.5：四層電梯控制模塊
4.1.6：十字路口交通燈的PLC控制模塊
4.1.7：天塔之光的實驗掛箱模塊
4.1.8：水塔自動供水的PLC控制模塊
4.1.9：液體混合裝置的實驗模塊
4.1.10：運料小車控制模擬模塊
4.1.11：裝配流水線模塊
4.1.12：軋鋼機控制模塊
4.1.13：數碼顯示控制實驗
4.1.14：機械手
4.1.15：并行鏈接實驗
4.1.16：變頻器主機實訓
4.1.17：觸摸屏實訓

5、配置清單

序號	配置	名稱	規格/型號	數量	備注
1	實驗桌	主體框架	鋁合金	1套	詳見方案3.1.1
2		儲藏柜	木質	2只	詳見方案3.1.2
3		桌面		1套	詳見方案3.1.3
4		標題架及防塵簾幕		1套	詳見方案3.1.4
5	功能模塊	三相電源實驗儀器	T24	1只	詳見方案3.2.2
6		混合電壓實驗儀器	T08	1只	詳見方案3.2.3
7		市電插座輸出	T22	1只	詳見方案3.2.4
8	實驗掛箱	PLC主機掛箱	G222	1只	詳見方案3.3.1
9		基本指令掛箱	G227	1只	詳見方案3.3.2
10		四節傳送帶	G228	1只	詳見方案3.3.3
11		電動機控制	G229	1只	詳見方案3.3.4
12		步進電機控制	G230	1只	詳見方案3.3.5
13		電梯控制系統	G231	1只	詳見方案3.3.6
14		十字路口交通燈	G232	1只	詳見方案3.3.7
15		天塔之光	G233	1只	詳見方案3.3.8
16		水塔自動供水	G234	1只	詳見方案3.3.9
17		液體混合裝置	G235	1只	詳見方案3.3.10
18		機械手模塊	G236	1只	詳見方案3.3.11
19		運料小車	G237	1只	詳見方案3.3.12
20		裝配流水線	G238	1只	詳見方案3.3.13
21		軋鋼機	G239	1只	詳見方案3.3.14
22		數碼顯示	G275	1只	詳見方案3.3.15
23	實訓器件	實驗指導書及導線	SL205	1套	詳見方案3.4
24	實訓器件	實驗導線	SL205		詳見方案3.4
25	光盤	軟件		1個	詳見方案3.5
