電子技術創新實訓裝置
[規格型號]： DBG-5
[產品名稱]： 電子技術創新實訓裝置
[價　　格]： 詢價
[產品參數]： 請聯系客服
[在線客服]： QQ在線 QQ在線
[微　　信]： 13817525788
產品介紹：
一、概述
電子技術創新實訓裝置以能力為本位，以就業為導向，緊密結合實際生產和職業崗位的技能要求，人性化的細節設計，引入工程系統設計概念，注重產品的通用性與升級性，使得設備整體簡潔大方，使用靈活方便，牢固耐用。
電子技術創新實訓裝置可完成中小型電子產品的裝配、調試和檢修等實訓，使學生掌握電子產品裝配和調試的基本技能，同時可滿足進行電子制作、電子設計大賽、課程設計、畢業設計等綜合性、設計性、創新性的實訓要求。
二、技術指標
1、工作電源：單相三線 AC 220V±10%  50Hz
2、溫度：－10～40℃；環境濕度：≤90%（25℃）
3、外形尺寸：長×寬×高=1600mm×800mm×2000mm
4、整機功耗：≤1KW
5、安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。
三、功能構成

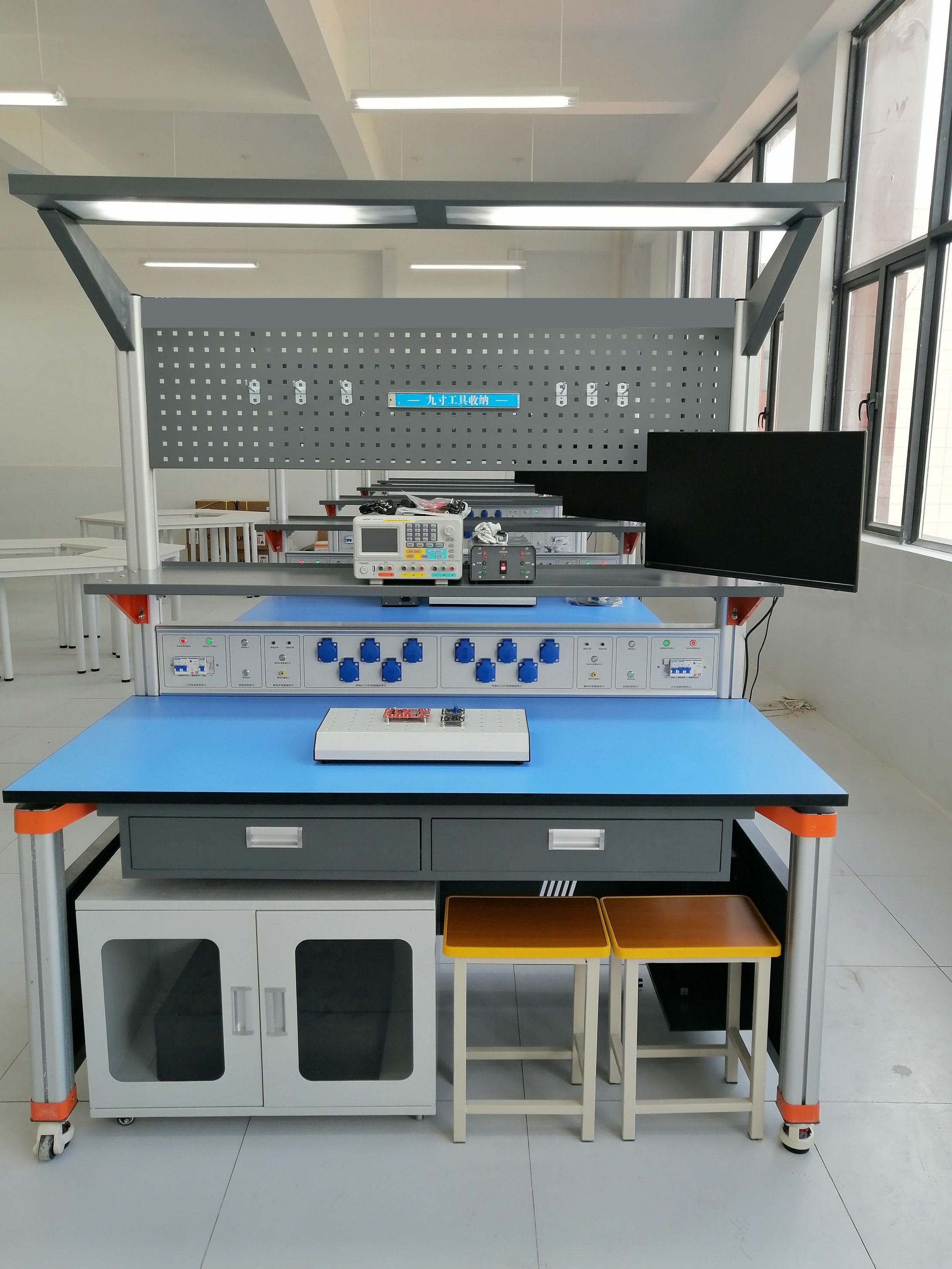

該設備主要由工作臺、實訓屏、工具柜、電路實訓模塊
1、工作臺：主體結構全部采用高性能表面氧化的鋁型材及一次成型鋁壓鑄框架連接構件，連接構件采用壓鑄成型工藝（非焊接工藝），經機加工、拋丸、噴砂，表面靜電噴涂工藝，安裝方便、快捷，用戶可自行DIY組裝。桌體立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70×70mm，四面帶槽，槽寬約8mm，端部配套塑料堵頭固定安裝萬向輪，方便實驗臺挪動及擺放。整機既堅固耐用，美觀大方。
桌面采用25mm厚高密度纖維板，桌面直嵌無異味絕緣膠墊，絕緣截面封邊，桌面具有耐磨、抗靜電及易清潔等特點，桌面尺寸1600×800×25mm，桌面底部固定在40mm高度的鈑金襯板，鈑金襯板再與壓鑄構件固定支撐腳立柱型材，使實驗臺和桌面結合更加牢固。整體高度按人體工程學要求設計為800mm±20mm，滿足2名學生同時的操作空間。儀器臺面尺寸≥1500×340×25mm，采用3mm的鈑金固定主結構立柱，臺階高度285mm，傾斜防滑落設計，滿足擺方常用儀器的要求，也可以擺放電腦顯示器。
桌面下方裝有儲物抽屜和鍵盤托盤，抽屜尺寸≥650×360mm，鍵盤托盤≥640×360mm，可左右互換。采用靜音式滑軌，表面經純環氧樹脂塑粉高溫固化處理。桌底側梁可裝電腦主機托盤，可選左側或右側安裝。
2、實訓屏：安裝于儀器臺面下方，裝配有220V交流電源輸出12路：接口采用10A/250V五孔防水插座，分別位于實訓屏前面板和頂面板，由過載開關分2路控制。頂部電源可用作示波器、信號源、電腦主機等儀器使用。面板電源可做為電烙鐵、熱風焊臺、電源模塊工作電源等。
照明：在實訓臺頂部和儀器臺面下方，控制屏左右同事設置開關控制。
靜電手環報警器：內置防靜電設備報警器2路：實時監測操作人員的靜電設備佩戴情況及地線的接入大地情況,遇異常狀況立刻自動警報。
3、網孔工具掛板：二階桌面上方掛放網孔板，網孔大小10mm×10mm，網孔數大于等于35×9個，搭配6只100mm掛鉤，及磁吸條。
4、工具柜：不含輪尺寸 720mm×500mm×485mm（長×深×高），用優質冷軋鋼板焊接而成，表面靜電噴塑。工具柜下裝帶剎車的萬向輪，使工具柜可以隨意固定和移動，可放置實訓電路板、元器件、工具、耗材等。
5、單元電子電路模塊
該模塊將實際應用中單元電路模塊化。學生通過模塊間的搭接，很方便就能搭建成各種實際產品，模塊搭成產品的范圍涉及家電，工業，無線等方面內容。
單元模塊電路包括傳感器，信號處理，顯示，執行本體，接口電路，微處理器、通信等模塊。
模塊都采用透明盒裝配，模塊間采用排插和接線柱連接，使實訓模塊能夠靈活按教學要求或競賽要求搭建成各種實際產品。線路板統一采用藍色作為底色，清爽直觀。
連接采用銅制插孔和8腳白色排針，連接方便靈活。大部分電子元器件都為貼片封裝，布局經湊。
提供單片機下載軟件一套。軟件支持的單片機有STC90C58RD+，ATmega32，STM32，能為這3種單片機燒寫程序。
電源模塊設計了防電源接反電路，可以有效防止由于電源接反燒壞模塊。
6、NI Multisim軟件（拷貝版）
NI Multisim結合了直觀的捕捉和功能強大的仿真，能夠快速、輕松、高效地對電路進行設計和驗證。憑借NI Multisim，可以立即創建具有完整組件庫的電路圖，并利用工業標準SPICE模擬器模仿電路行為。借助專業的高級SPICE分析和虛擬儀器，您能在設計流程中提早對電路設計進行的迅速驗證，從而縮短建模循環。與NI LabⅥEW和SignalExpress軟件的集成，完善了具有強大技術的設計流程，從而能夠比較具有模擬數據的實現建模測量。學生可以用其進行電路的仿真與教學結論的補充驗證，幫助快速理解與驗證電路的正確性。
7、NI LabVIEW軟件（拷貝版）
LabVIEW是一種用圖標代替文本行創建應用程序的圖形化編程語言。傳統文本編程語言根據語句和指令的先后順序決定程序執行順序，而 LabVIEW 則采用數據流編程方式，程序框圖中節點之間的數據流向決定了VI及函數的執行順序。VI指虛擬儀器，是 LabVIEW 的程序模塊。LabVIEW 提供很多外觀與傳統儀器（如示波器、萬用表）類似的控件，可用來方便地創建用戶界面。用戶界面在 LabVIEW 中被稱為前面板。使用圖標和連線，可以通過編程對前面板上的對象進行控制。采用圖形化編程界面，簡單易學，訓練學生的編程思維，并可結合硬件采集平臺以及電子電路焊接與智能檢測系統模塊既可以練習編程，又可以訓練電路焊接能力。
8、可編程線性直流電源ODP3033
★（1）雙通道（30V，3A）獨立輸出 + 單路輸出（6V，3A），具有三路單獨可控輸出；
（2）帶有智能型溫控風扇；
★（3）支持定時輸出，定時輸出設定不少于100組；
★（4）記錄儀功能：可對輸出電壓、電流、功率情況進行記錄，并以圖形顯示
（5）出色的電源調整率，CV≤0.01% + 3 mV；CC≤0.01% + 3 mA；
（6）出色的負載調整率，CV≤0.01% + 3 mV；CC≤0.01% + 3 mA；
★（7）超低噪聲和紋波(20Hz～20MHz)：CV≤300 μVrms / 2 mVpp；CC≤3 mArms；
★（8）高精度輸出分辨率，電壓輸出分辨率不低于1 mV；電流輸出分辨率不低于1 mA；
（9）設置精度電壓不低于0.03% + 10 mV，電流不低于0.1% + 8mA
（10）顯示不低于4英寸高分辨率TFT液晶顯示，分辨率不低于480*320；
（11）豐富的接口：USB Host & USB device、RS-232、LAN（選配）；
（12）支持SCPI通信；Labview通信；
★（13）優秀的變壓器性能，整機重量大于9.8kg；
（14）用戶可自行通過USB HOST口進行系統升級；
（15）恒壓恒流智能轉換功能；
★（16）支持與同品牌系列示波器、信號源、萬用表無線組網實驗室管理系統

9、雙蹤示波器NDS102：
（1）帶寬：100M， 1G Sa/s的采樣率，雙通道；
（2）8寸高清液晶屏，分辨率不小于800*600， 14*10網格顯示，波形顯示細膩，屏幕顯示支持亮度調節；
（3）存儲深度（每次采集波形的記錄長度）不低于28M點；
（4）具有自動量程功能，改變輸入信號幅度或頻率，無需手動干預，儀器會自動調節到合適量程（并非自動設置功能）。
（5）支持小信號測量 ，在無信號輸出的情況下，示波器本機底噪不超過0.5mV；
（6）具有電流測量功能，方便電壓、電流切換測量，電流測量范圍不低于100.0mA/V ~ 1KA/V；
（7）最大波形刷新率不低于60000次/秒，支持用trig out輸出測試；
（8）支持小信號測量，在無信號輸入的情況下，示波器本機底噪不超過0.4mV；
（9）具有USB device，USB host，P/F，LAN等接口；并支持SCPI，Labview通信，支持二次開發，并提供編程手冊。
（10）時基精度不低于1ppm，內置6位1ppm精確度頻率計，頻率精度精確到0.01Hz；
（11）支持加、減、乘、除、開方、積分、微分、自定義數學運算等運算功能；
（12）李沙育波形支持雙屏顯示和三屏顯示兩種模式，三屏顯示可顯示時域波形、李沙育波形以及李沙育波形的相關參數（可顯示頻率、幅度、相位差等參數），并支持XY模式下光標測量。
（13）配置不少于峰-峰值、平均值、均方根值、周期均方根值、游標均方根值、頻率、周期、工作周期、最大值、最小值、頂端值、底端值、幅度、過沖、預沖、上升時間、下降時間、相位、正脈沖、負脈寬、正占空比、負占空比、延遲A→B↓ 、延遲A→B↑ 、正脈沖個數、負脈沖個數、上升邊沿個數、下降邊沿個數，F(xiàn)RF、FFR、FRR、FFF、LRR、LRF、LFR、LFF、面積、周期面積等38種自動測量項；
（14）具備不少于邊沿、視頻、脈寬、斜率、欠幅、窗口、Timeout、第N邊沿等觸發類型，支持邏輯觸發，總線觸發（I2C、SPI、RS232、CAN）及可選配解碼功能；
（15）支持與信號發生器，電源，萬用表組建互聯網實驗室管理；
10、函數發生器AG1012F
（1）采用先進的DDS技術，雙通道獨立輸出，能實現通道復制，15M最高頻率輸出，不低于125MS/s采樣率；
（2）14 bits垂直分辨率，頻率分辨率不低于1uHz，任意波長度不低于8K點；
★（3）頻率特性：正弦波1uHz ~10MHz；方波1uHz ~ 5MH；脈沖波1uHz ~ 5MHz；鋸齒波1uHz ~ 1MHz；噪聲：25MHz（-3dB,典型值）；任意波1uHz ~ 10MHz；
（4）豐富的波形輸出：5種基本波形，內置不少于45種任意波形；
（5）豐富的調制功能：AM、FM、PM、FSK等，以及輸出線性/對數掃描和脈沖串波形；
★（6）非易失存儲空間不低于64M byte；
★（7）內置高精度頻率計，支持測量頻率、周期、正脈沖寬度、占空比，頻率范圍：100mHz ~ 200MHz，頻率精度不低于1ppm；
★（8）矩形波抖動（RMS）不高于 1ns；
（9）4英寸（480*320）高分辨率FTF液晶顯示；
（10）支持與EDS系列示波器無縫互連；
（11）配置ultrawave 任意波形的編輯軟件，支持遠程命令控制；
★（12）豐富的接口設計：USB Host & USB device、LAN（選配）、RS－232（選配），可外接調制源，10MHz基準時鐘源；
（13）支持SCPI、Labview通信，；
★（14）可選配功放功能，最大輸出功率10W，增益X10，最大輸出電壓22V；
★（15）支持與示波器，電源，萬用表組建互聯網實驗室管理；

11、數字萬用表
（1）3 5/6位測量精度
（2）直流電壓：0-1000V
（3）交流電壓:0-750V
（4）直流電流:0-20A
（5）交流電流:0-20A
（6）電阻:0-60MΩ
（7）電容:0-60Mf
（8）具有頻率 、占空比、溫度等功能。
（9）交流帶寬 ：(20 - 1000) Hz
（10）電壓最高可測量1000V
（11）支持NCV非接觸電壓感應
（12）標配真有效值、自動量程功能
12、工具
序號 名稱 型號/規格 數量 單位
  電子剪切鉗 世達 5寸 1 把
  帶刃剝線鉗 世達6寸 1 把
  尖嘴鉗 世達 6寸 1 把
  十字螺絲刀 世達5*75mm 1 把
  一字螺絲刀 世達5*75mm 1 把
  一字螺絲刀（�。� 世達3*50mm 1 把
  十字螺絲刀（小） 世達3*50mm 1 把
  吸錫器 臺灣寶工 1 把
  鑷子 110mm 1 把
  美工刀 世達80mm 1 把
  剪刀 世達7寸 1 把
  靜電手環 4mm接口 2 只

13、智能小車
外形尺寸245×215×493mm，智能小車底盤支架采用鋁合金噴砂工藝，采用總線四驅電機，搭載麥克納姆輪；機械臂采用總線六自由度機械臂，主控可選用51或32單片機控制。
四、設備配置
序號 產品名稱 型號規格 數量 單位 備注
1 實訓桌 1600*800*1800mm 1 張
2 電源臺   1 臺
3 工具柜   1 臺
4 方凳   2 張
5 直流可調電源   1 套
6 雙蹤示波器   1 臺
7 函數發生器   1 臺
8 數字萬用表   1 臺
9 NI LabVIEW 拷貝版軟件 1 套
10 NI Multisim 拷貝版軟件 1 套
11 單元電子電路模塊 共計114個單元 1 套 附件1
12 工具   1 套
13 智能小車   1 套

附件1單元電子電路模塊清單
序號 名稱 型號 數量 單位 尺寸
1 MCS51主機實訓模塊 EDM001 1 塊 146×124×40mm
2 AVR主機實訓模塊 EDM002 1 塊 146×124×40mm
3 聲光控制實訓模塊 EDM101 1 塊 58×58×40mm
4 溫度傳感器LM35實訓模塊 EDM102 1 塊 58×58×40mm
5 溫度傳感器18B20實訓模塊 EDM103 1 塊 58×58×40mm
6 稱重傳感器實訓模塊 EDM104 1 塊 124×58×40mm
7 空氣質量傳感器實訓模塊 EDM105 1 塊 58×58×40mm
8 煙霧傳感器實訓模塊 EDM106 1 塊 58×58×40mm
9 熱釋電紅外傳感器實訓模塊 EDM107 1 塊 58×58×40mm
10 酒精傳感器實訓模塊 EDM108 1 塊 58×58×40mm
11 PT100傳感器實訓模塊 EDM109 1 塊 58×58×40mm
12 紅外測溫實訓模塊 EDM110 1 塊 58×58×40mm
13 超聲波發射接收實訓模塊 EDM111 1 塊 124×58×40mm
14 紅外反射實訓模塊 EDM112 1 塊 58×58×40mm
15 觸摸按鍵實訓模塊 EDM201 1 塊 146×124×40mm
16 音頻功放實訓模塊 EDM202 1 塊 124×58×40mm
17 ICL7135模數轉換實訓模塊 EDM203 1 塊 124×58×40mm
18 反相器實訓模塊 EDM204 2 塊 124×58×40mm
19 倒車音樂實訓模塊 EDM301 1 塊 58×58×40mm
20 四種音樂實訓模塊 EDM302 1 塊 58×58×40mm
21 三位計數器實訓模塊 EDM303 2 塊 124×58×40mm
22 FM接收實訓模塊 EDM304 1 塊 58×58×40mm
23 單穩態電路實訓模塊 EDM305 2 塊 58×58×40mm
24 雙穩態電路實訓模塊 EDM306 2 塊 58×58×40mm
25 脈沖及信號產生實訓模塊 EDM307 1 塊 124×58×40mm
26 無線接收實訓模塊 EDM308 1 塊 124×58×40mm
27 無線發射實訓模塊 EDM309 1 塊 124×58×40mm
28 多段語音錄放實訓模塊 EDM310 1 塊 124×58×40mm
29 紅外發射實訓模塊 EDM311 1 塊 124×58×40mm
30 紅外接收實訓模塊 EDM312 1 塊 124×58×40mm
31 AK040語音實訓模塊 EDM313 1 塊 58×58×40mm
32 直流電機驅動實訓模塊 EDM401 1 塊 58×58×40mm
33 直流繼電器實訓模塊 EDM402 1 塊 58×58×40mm
34 8位獨立按鍵實訓模塊 EDM403 1 塊 124×58×40mm
35 NPN三極管驅動實訓模塊 EDM404 2 塊 58×58×40mm
36 PNP三極管驅動實訓模塊 EDM405 2 塊 58×58×40mm
37 4*4鍵盤實訓模塊 EDM406 1 塊 124×58×40mm
38 直流風機實訓模塊 EDM501 1 塊 58×58×40mm
39 直流電機實訓模塊 EDM502 1 塊 58×58×40mm
40 揚聲器實訓模塊 EDM503 2 塊 124×58×40mm
41 蜂鳴器實訓模塊 EDM504 1 塊 58×58×40mm
42 步進電機實訓模塊 EDM505 1 塊 58×58×40mm
43 加熱模塊實訓模塊 EDM506 1 塊 146×124×40mm
44 半導體制冷片實訓模塊 EDM507 1 塊 146×124×40mm
45 64*32點陣實訓模塊 EDM601 1 塊 190×146×40mm
46 交通燈顯示實訓模塊 EDM602 1 塊 146×124×40mm
47 十進制計數器實訓模塊 EDM603 2 塊 124×58×40mm
48 燈泡實訓模塊 EDM604 2 塊 58×58×40mm
49 四位數碼管顯示實訓模塊 EDM605 2 塊 124×58×40mm
50 12864點陣液晶實訓模塊 EDM606 1 塊 146×124×40mm
51 綜合顯示實訓模塊 EDM607 1 塊 124×58×40mm
52 STM32主機實訓模塊 EDM003 1 塊 146×124×40mm
53 電磁繼電器實訓模塊 EDM408 1 塊 146×124×40mm
54 語音放大實訓模塊EDM113 EDM113 1 塊 　
55 光照傳感器實訓模塊 EDM114 1 塊 58×58×40mm
56 金屬檢測實訓模塊 EDM115 1 塊 58×58×40mm
57 濕度傳感器實訓模塊 EDM116 1 塊 58×58×40mm
58 顏色傳感器實訓模塊 EDM117 1 塊 58×58×40mm
59 震動傳感器實訓模塊 EDM118 1 塊 58×58×40mm
60 火焰?zhèn)鞲衅鲗嵱柲K EDM119 1 塊 58×58×40mm
61 PN結測溫實訓模塊 EDM120 1 塊 58×58×40mm
62 熱敏電阻實訓模塊 EDM121 1 塊 58×58×40mm
63 雨滴傳感器實訓模塊 EDM122 1 塊 58×58×40mm
64 光電傳感器實訓模塊 EDM123 1 塊 124×58×40mm
65 傾角傳感器實訓模塊 EDM124 1 塊 58×58×40mm
66 數字攝像頭實訓模塊 EDM125 1 塊 146×124×40mm
67 指紋識別實訓模塊 EDM126 1 塊 58×58×40mm
68 串行AD轉換實訓模塊 EDM205 1 塊 58×58×40mm
69 并行AD轉換實訓模塊 EDM206 1 塊 124×58×40mm
70 串行DA轉換實訓模塊 EDM207 1 塊 58×58×40mm
71 并行DA轉換實訓模塊 EDM208 1 塊 124×58×40mm
72 光耦隔離實訓模塊 EDM209 1 塊 124×58×40mm
73 VI變換實訓模塊 EDM210 1 塊 124×58×40mm
74 低通濾波器實訓模塊 EDM211 1 塊 124×58×40mm
75 高通濾波器實訓模塊 EDM212 1 塊 124×58×40mm
76 電壓比較器實訓模塊 EDM213 1 塊 58×58×40mm
77 精密整流實訓模塊 EDM214 1 塊 58×58×40mm
78 模擬開關實訓模塊 EDM215 1 塊 58×58×40mm
79 串并轉換實訓模塊 EDM216 1 塊 58×58×40mm
80 并串轉換實訓模塊 EDM217 1 塊 58×58×40mm
81 FV變換實訓模塊 EDM218 1 塊 58×58×40mm
82 VF變換實訓模塊 EDM219 1 塊 58×58×40mm
83 運放實訓模塊 EDM220 1 塊 146×124×40mm
84 U盤、SD卡實訓模塊 EDM221 1 塊 124×58×40mm
85 3-5V電平轉換實訓模塊 EDM222 1 塊 146×124×40mm
86 比例放大實訓模塊 EDM223 1 塊 58×58×40mm
87 單次脈沖實訓模塊 EDM314 1 塊 58×58×40mm
88 固定直流穩壓電源實訓模塊 EDM315 1 塊 146×124×40mm
89 0-24V可調直流穩壓電源實訓模塊 EDM316 1 塊 146×124×40mm
90 多諧振蕩器實訓模塊 EDM317 1 塊 58×58×40mm
  轉接板 EDM318 2 塊 124×58×40mm
91 雙向可控硅實訓模塊 EDM407 1 塊 124×58×40mm
92 1602字符液晶實訓模塊 EDM608 1 塊 124×58×40mm
93 TFT觸摸屏實訓模塊 EDM610 1 塊 146×124×40mm
94 RFID實訓模塊 EDM701 1 塊 124×58×40mm
95 CAN總線實訓模塊 EDM702 2 塊 124×58×40mm
96 RS485實訓模塊 EDM703 2 塊 58×58×40mm
97 ZigBee實訓模塊 EDM704 1 塊 58×58×40mm
98 RF24L01實訓模塊 EDM705 2 塊 58×58×40mm
99 GPS實訓模塊 EDM706 1 塊 58×58×40mm
100 音頻線   1 條
101 彩色排線 8T 40CM 5 條
102 彩色排線 8T 20CM 5 條
103 USB延長線   1 條
104 IC錢幣卡   3 個
105 內存卡（SD卡） 4G 1 個
106 熱敏電阻10K   1 只
107 二極管 IN4148 1 只
108 香蕉插頭 大 6 只
109 實驗用導線 一頭大燈籠插，一頭小燈籠插 3 條
110 實驗用導線 一頭大燈籠插，一頭小燈籠插 3 條
111 電子連線（2號） 60cm紅黑各5條 （40cm、20cm）五色各6條 1 包 70條包


五、電子產品電路搭建實訓項目
電子產品電路搭建實訓項目
1.空調電路
2.出租車計價器
3.綜合報警系統
4.超聲波測距
5.電子稱
6.電子語音播放萬年歷
7.64*32點陣廣告屏
8.酒精測試儀
9.頻率計
10.聲光控制小燈
11.DDS信號發生器
12.GPS信息顯示
13.分貝計
14.數控電源
15.溫濕度無線傳輸
16.無線鼠標
17.指紋門禁
18.調頻收音機
19.視頻監控
MCS51單片機實訓
21.keil的使用
22.I/O口輸出實驗
23.8位獨立按鍵
24.繼電器
25.定時/計數器
26.外部中斷實驗
27.數碼管動態顯示
27.矩陣鍵盤實驗
29.RS232串行通信實訓
30.電子鐘
31.字符液晶顯示實
32.AK040語音
33.EEPROM存儲器24C256實驗
34.超聲波測距
35.DS18B20測溫
36.步進電機控制
37.ADC0809并行模數轉換
38.8位串行A/D轉換TLC549應用
39.10位串行D/A轉換TLC5615應用
40.12864液晶模塊的控制
AVR單片機實訓
41.AVR單片機實訓
42.AVR開發軟件的使用及工程的建立
43.I/O口輸入輸出
44.繼電器控制
45.定時計數器
46.外部中斷
47.EEPROM
48.紅外遙控
49單片機串行口與PC機通信
50.步進電機控制
51.LCD1602顯示
52.12864顯示
