[規格型號]：	DB-980H
[產品名稱]：	電拖與照明實訓平臺
[價　　格]：	詢價
[產品參數]：	請聯系客服
[在線客服]：	QQ在線 QQ在線
[微　　信]：	13817525788

產品介紹：

DB-980H 電拖與照明實訓平臺

電拖與照明實訓平臺由鋼板作制作的多功能安裝板（網孔板）實訓臺和電源裝置等組成。實訓時選擇的各種元件、器件和部件，可方便地安裝在網孔板上，方便靈活。
電拖與照明實訓平臺是根據教學和實訓的需要，選擇不同的元件、器件和部件，可進行不同課程模塊，不同項目的實訓，電拖與照明實訓平臺由鋼適用范圍廣，可完成的教學內容和實訓項目多。使用完畢的元件、器件和部件，從實訓臺上拆下，集中保管，損壞和丟失少。一個實訓場所，可以完成幾個專業的教學和實訓，經濟適用。對實訓場所不多、教學經費投入受限制的學校，電拖與照明實訓平臺由鋼是一種理想的職業教育實訓設備。

一、設備技術指標
1. 外型：整體尺寸1632mm×750mm×1638mm；
2. 實訓臺架的材料：鋼板、鋁合金結構；
3. 電源：
1)輸入：三相AC 380V ±10% 50HZ 三相五線；
2)固定交流輸出：三相五線 380V 接插式2組、220V接插式2組。
4.整流二極管：提供整流二極管1N5408四個，用于能耗制動電路。
5.可調直流輸出： 0～24V/2A連續可調2組（帶有指針電壓、指針電流表實時監控電源變化）；
6.各種規格的電阻
提供75Ω/75W功率電阻三個，用于降壓啟動電路。
提供10Ω/25W功率電阻一個，用于能耗制動電路。
7. 接口及儀表：指針式電壓表 2 只，時刻監控電網電壓變化；
8. 保護：熔斷器作短路保護，斷路器具有過載保護，漏電開關具有漏電保護功能，漏電保護動作電流≤30mA。
二、設備結構功能

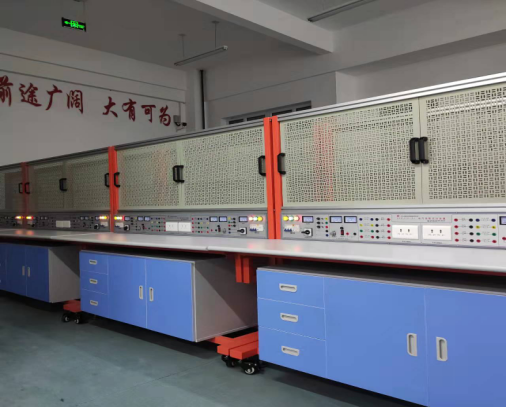

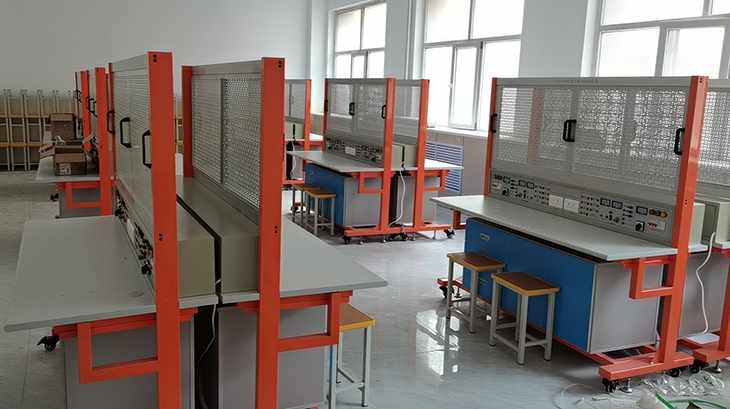

本實訓臺由實訓屏（內置電源）、實訓桌、實訓儲物柜三大部分組成。
1.以30mm×30mm成型方鋼作為設備主要框架材料；實訓屏、地盤采用焊接連接、關鍵部位采用三角筋用內六角螺釘加固連接，表面經高溫噴塑處理，美觀大方且有效起到防銹絕緣的作用；由兩條35mm×35mm鋁合金型材及滑槽組成網孔板固定機構；固定機構的下方是鐵制雙工位電源箱，每工位電源箱的布局依次為電源保護裝置、電源指示裝置、電源輸出；
2、實訓桌桌面采用25mm麻灰色高密度層壓板封邊特制，有效提高絕緣等級；實驗桌底部裝有至少4個導向輪，方便實訓臺架移動；
3、實訓儲物柜采用標準結構和抽屜式，左側有3層抽屜，用于存放工具以及實訓資料；右側的雙拉門式設計，可同時存放兩塊通用掛板。實訓儲物柜的位置可根據需要靈活調整，外形尺寸為：1300mm×600mm×510mm。
4、網孔板：采用數控沖床精加工而成，網孔分布合理、均勻。孔徑統一，可在上面安裝的元?dú)饧ǜ黝惖蛪弘姎�、PLC、單片機、變頻器、觸摸屏等。網孔板厚度1.5MM，大小774*580MM
三、參考實訓項目
照明部分
1．電工布線工藝實訓
2．兩個開關控制一盞燈線路訓練
3．聲控開關控制白熾電路訓練
4．二地控制一盞燈電路訓練
5．三地控制一盞燈電路訓練
6．日光燈線路接線訓練
7．單相電度表直接安裝接線
8．單相電度表經電流互感器安裝接線
9．室內照明電路安裝訓練
10．配電板安裝訓練
電拖部分
12．三相異步電動機直接啟動控制
13．三相異步電動機接觸器點動控制線路
14．三相異步電動機接觸器自鎖控制線路
15．三相異步電動機Y/△自動控制線路
16．接觸器聯鎖的正反轉控制線路
17．按鈕聯鎖的三相異步電動機正反轉控制線路
18．雙重聯鎖的三相異步電動機正反轉控制線路
19．三相異步電動機多地控制
20．工作臺自動往返控制線路
21．三相異步電動機串電阻降壓啟動控制線路
22．三相異步電動機能耗制動控制線路

四、配置表（單臺）

序號	名稱	每臺數量	單位	備注
1	控制屏	1	套
2	實訓桌	1	張
3	儲存柜	1
4	學生凳	2	張
5	網孔板	2	塊	照明與電拖各一
6	器材配備	1	套	見表一
7	指導書	1	套

表一每套器材配備配置清單

序號	名稱		型號與規格	數 量
1	電器元件	單相電度表	DD862-2	1
		單相閘刀開關	HK8	1
		平燈頭	6A/250V	2
		墻壁插座		1
		電流互感器	BH0.66	1
		墻壁開關底座		2
		聲控開關		1
		漏電保護斷路器	DZ47LE-32 4P C16	1
		2P保險盒+熔斷管	RT18-32X	1
		3P保險盒+熔斷管	RT18-32X	1
		交流接觸器	CJX2-0910	3
		輔助觸頭	F4-22	3
		熱繼電器	R16B-20/3	1
		通電延時時間繼電器	ST3PA-B/380V（0-60S）	1
		時間繼電器座	PF-083A	1
		3H按鈕		2
		行程開關	LX9-222	2
		行程開關	LX9-001	2
		日光燈管	Y210RR25/10W	1
		鎮流器	13W	1
		日光燈座		2
		接線端子排		5
		G形導軌		1
		走線槽		2米
		螺絲及塑料卡子		200
2	常用工具	螺絲刀		2
		尖嘴鉗		1
		剝線鉗		1
3	電機	三相鼠籠異步電動機	380V/Y/△180W，單速	1

友情提示：

1、貨品驗收：閣下收貨時請檢查電拖與照明實訓平臺的貨品外觀，核實電拖與照明實訓平臺的數量及配件，拒收處于受損狀態的電拖與照明實訓平臺；

2、質保：頂邦將為閣下提供電拖與照明實訓平臺產品說明書內的質保條件和質保期，在質保范圍內提供對電拖與照明實訓平臺的免費維修，超出條件承諾時提供對電拖與照明實訓平臺的有償維修；

3、退換貨：閣下單方面原因?qū)е碌碾娡吓c照明實訓平臺選型錯誤或電拖與照明實訓平臺購買數量錯誤，造成電拖與照明實訓平臺的退換貨要求，將不被接受；

4、貨期：電拖與照明實訓平臺的發貨期為參考值，如您需要了解電拖與照明實訓平臺的精確貨期，請與頂邦的銷售人員聯系；

5、如閣下對電拖與照明實訓平臺有任何疑問，請致電：021-36334717 ，我們將由專業人士為您提供有關電拖與照明實訓平臺的咨詢。
