一、產品簡介：
     本電工電子電力拖動實驗室適用于高等、中等、職校及技術電工學、電工原理、電子技術等課程實驗�？赏瓿山恢绷�、振蕩、磁路電路、運算放大器、整流電路、交直流放大電路·數字邏輯電路等電路實驗。該設備是現有實驗室設備的更新?lián)Q代或新建、擴建實驗窒的理想產品。它的配備是學校上水平、上等級的重要標志。 該設備是通用電工、電子實驗室設備"的基礎上增加了電力拖動實驗設備，除能完成前者全部實驗內容外，能完成教學大綱要求的電力拖動實驗。該設備研制成功，解決了廣大學校實驗元器件難以購置、難以管理、難能可貴以開出實驗課的煩惱。該設備把電工學、電工原理、電子技術、電力拖動控制線路實驗有機地融于一體，大大節省實驗室，節省管理人員，節省資金。大大捉高了管理水平，規劃化程度，大大減輕了教師實驗準備工作。該設備是學校一步到位、上規模、上檔次的理想選擇。

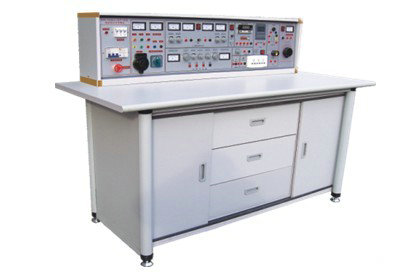

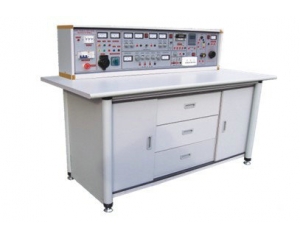

二、實訓臺及操作桌結構：
1、實驗臺構成與性能：
1.1 電源及參數：
1.1.1　輸入電源：三相四線電源，輸入時指示燈亮
1.1.2　電源輸出：有嵌入式保險盒和漏電開關二級保護功能，一個應急開關。
A組：監視電壓表：通過換相開關指示三相輸出電壓。
B組：三相電源輸出：由三相電源插座和安全接線座輸出電壓，通過萬能開關控制三相電的輸出，以提高安全性。
C組：0-220V電源輸出：一組萬能插座。為各種儀器提供工作電源。
D組：可調交直流電源：一臺0.5KVA單相調壓器，輸出0－240V交直流電源，電壓輸出有表指示。
E組：固定直流穩壓電源：輸出電壓5V，輸出電流最大500mA。
F組：恒流穩壓電源：雙路0-30V穩壓輸出，內置式繼電器自動換檔。多圈電位器連續調節，使用方便。輸出最大電流為1.5A，具有預設式限流保護功能，輸出由0.5級數字電流表、電壓表指示，電壓穩定度＜10-2，負載穩定度＜10-2，紋波電壓＜5mv。
1.2 單次脈沖源：每撥按一次鈕子開關可得到一組正負脈沖。
1.3 函數信號發生器輸出正弦波、三角波、矩形波。
1.3.1 頻率范圍：5HZ-550KHZ分五個頻段
1.3.2 頻率指示：由HZ表直接讀出
1.3.3 電壓輸出范圍：正弦波：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V
三級衰減：0db、20db、40db具有連續細調功能。
　　　　　　 矩形波：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V，幅度連續可調
　　　　　　 三角波：5HZ-550KHZ>１V
1.4 音頻功率放大器：輸入音頻電壓不低于10mv，輸出功率不小于1W，音量可調，內有喇叭，用于放大器電路擴音，也可作信號尋跡儀器使用。
1.5 智能型直流數字電流表：精度0.5級，采用ICL公司高性能AD轉換器配以高速MPU單元設計而成通過鍵控、數顯窗口實現人機對話功能控制模式。具有自動與手動量程，20mA、200mA、2000mA三檔，測量范圍：0-2000mA。具有數據存儲與查詢、超量程報警、指示功能。
1.6 變壓器：內置式220V/12＋24V，功率25W。
1.7　喇叭：8Ω,0.5W內置式。
1.8　蜂鳴器：內置式；
1.9　燈頭座：250V、4A燈頭座一只，用于實訓中電路的驗證等，固定在實驗臺上，使用方便、安全。
1.10 智能型多功能交流測量電表：通過選擇鍵能同時測量工作電路中電流I、電壓U、功率Kw、電能Kwh、工作時間T。八位液晶顯示。
2、實驗操作桌：由雙面飾面板制成，不變形，不褪色。尺寸：160×70×80cm，鋁合金框架，造型美觀大方，中間設有抽屜，存放工具，左右二只儲存柜，用于儲存元器件。

三、構成與配備(以二十四座為例)
1、電工電子電力拖動實訓考核裝置操作桌12張，一桌二座，操作桌桌面中央設置通用九孔繼電控制實訓插板(尺寸:45×70cm)。繼電控制實驗根據電路要求插上電氣元件布線實驗。元器件已裝在特制元件盒上，實驗方便、快捷。每張操作桌配有一粒膠皮板，保護插板和桌面(如需要在桌上放置電動機、電子線路焊接等)。
2、電工電子電力拖動實訓考核裝置示教控制臺1臺：由示教實驗操作桌、實驗臺、演示控制屏組成，能分別控制12臺學生實驗臺的電源。尺寸為160×70cm。
3、電工電子電力拖動實訓考核裝置實驗臺，共12臺，每張學生實驗操作桌上配置1臺。

1、低壓驗電表的使用。	22、小型變壓器故障檢查與排除。
2、滅火器的操作方法。	23、三相鼠籠式電動機的拆裝與測試。
3、口對口人工呼吸法和胸外心臟壓擠法觀察。	24、三相鼠籠式電動機運行巡視。
4、常用工具的使用與識別。	25、三相鼠籠式異步電動機的定期檢修。
5、常用導線的連接和絕緣的恢復。	26、三相鼠籠式異步電動機故障分析。
6、電烙鐵的拆裝與焊接技能訓練。	27、定子繞組局部故障的排除。
7、電工識圖訓練。	28、單相電容式電動機繞組的拆換。
8、配電板安裝。	29、單相電容式電動機故障與排除。
9、室內配線。	30、手動正轉控制線路的安裝與檢修訓練。
10、室內照明線路安裝。	31、接觸器點動正轉控制
11、電流表、電壓表的安裝。	32、具有自鎖的正轉控制。
12、萬用表轉換開關的使用和讀數。	33、具有過載保護的正轉控制。
13、交流電壓的測量。	34、接觸器聯鎖的正反轉控制。
14、直流電壓、直流電流的測量。	35、按鈕聯鎖的正反轉控制線路。
15、電阻的測量�！　�	36、按鈕、接觸器復合聯鎖的控制線路。
16、兆歐表、鉗形電流表接地電阻測定儀的使用。	37、接觸器控制Y－△降壓控制。
17、常用開關類電器拆裝。	38、X62－W型銑床主軸與進給電機的聯鎖控制。
18、交流接觸器的拆卸與組裝。	39、時間繼電器控制Y－△降壓起動控制。
19、熱繼電器與時間繼電器的拆卸和組裝。	40、C620－1型車床控制線路的模擬安裝。
20、常用啟動器的結構觀察及檢測。	41、直流電動機的拆裝訓練（教師演示）。
21、小型變壓器的制作�！�	42、直流電動機的檢修訓練（老師演示）。

1、常用儀器儀表的使用；	14、語音報警喇叭的制作與實訓；
2、常用電子元器件的識別與檢測；	15、邏輯測試器的制作與測試；
3、電烙鐵拆裝與電子錫焊技能訓練；	16、正負脈沖信號的制作與測試；
4、印刷線路板的制作；	17、智力競賽搶答器的制作；
5、三端集成穩壓直流電源的制作；	18、水位報警器電路的制作；
6、串聯型直流穩壓電源的制作；	19、迷你閃光彩燈的制作；
7、低頻信號電壓放大器的裝配與測試；	20、光控音樂門鈴；
8、具有負反饋信號放大器電路的制作與測試；	21、實用模擬自然風控制器的制作；
9、文式橋振蕩器的焊接與調試；	22、臺燈調光電路；
10、電池電壓監視電路的制作與測試；	23、實用CMOS觸摸鎖鑰電路；
11、電子催眠器電路的制作；	24、自動充電器的制作；
12、模擬“知了”電子電路的制作實訓；	25、半導體收音機的組裝與調試。
13、實用聲控、光控節電照明燈的制作與實訓；

l、閘刀開關正轉控制線路	13、接觸器控制Y/△降壓起動
2、接觸器點動正轉控制線路	14、時間繼電器控制Y/△降壓起動
3、具有自鎖的正轉控制線路	15、QX3-13型Y/△自動起動控制線路
4、具有過載保護的正轉控制線路	16、半波整流能耗制動控制線路
5、倒順開關控制正反轉控制線路	17、全波整流能耗制動控制線路
6、接觸器聯鎖的正反轉控制線路	18、C620車床電氣控制線路
7、按鈕聯鎖的正反轉控制線路	19、手動降壓起動
8、按鈕接觸器復合聯鎖控制線路	20、單相運行反接制動控制線路
9、自動往返行程控制線路	21、電動葫蘆電氣控制線路
10、接觸器控制串聯電阻降壓起動線路	22、C6163車床電氣控制線路
11、時間繼電器控制串聯電阻降壓控制線路	23、控制電路聯鎖控制線路
12、手動Y/△降壓起動	24、主電路聯鎖控制線路
