[規格型號]：	DB-761
[產品名稱]：	低壓電工實操考試動力考核柜
[價　　格]：	詢價
[產品參數]：
[在線客服]：	QQ在線 QQ在線
[微　　信]：	13817525788

產品介紹：

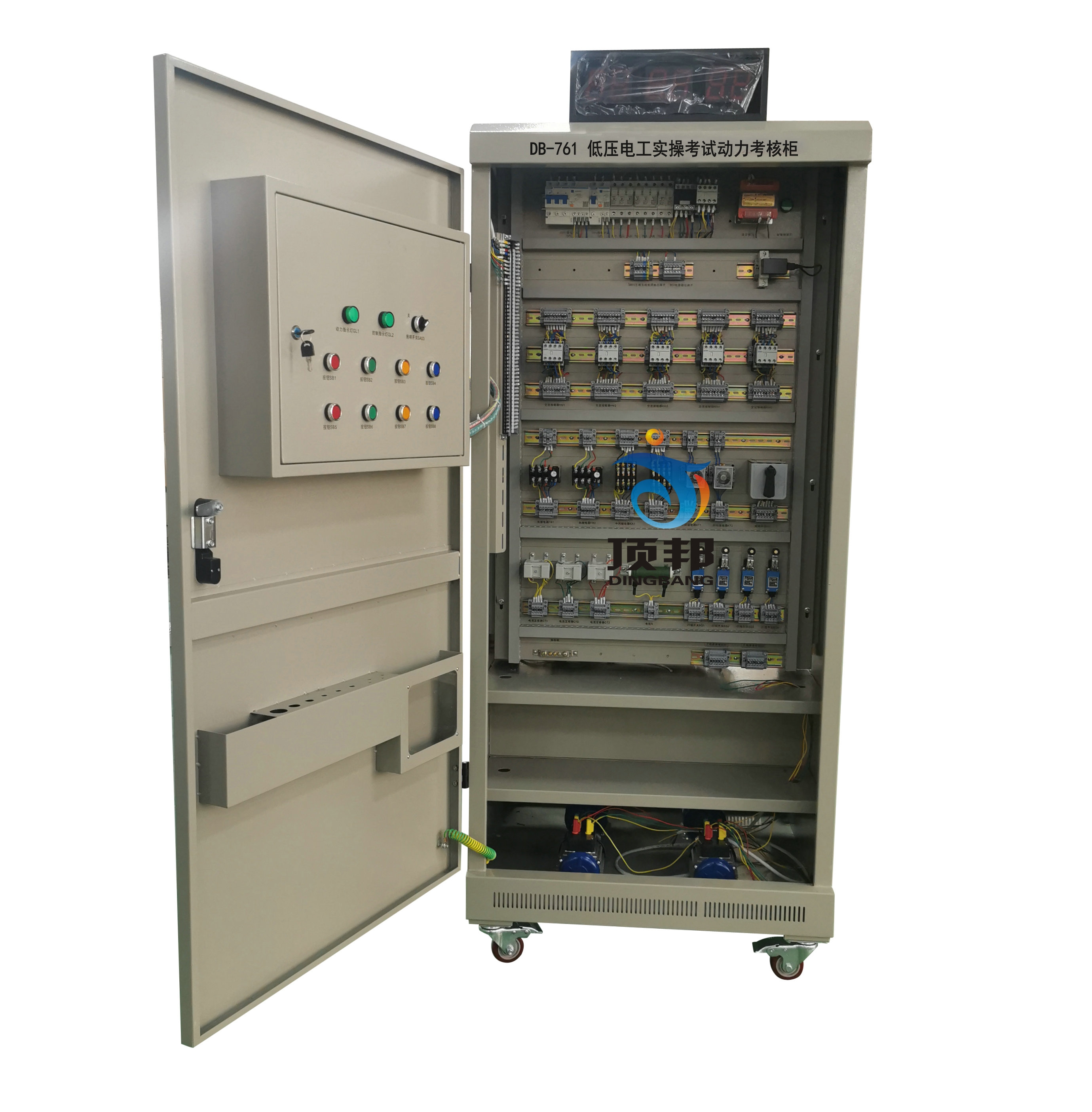

DB-761 低壓電工實操考試動力考核柜

1、低壓電工實操考試動力考核柜必須滿足低壓電工作業安全技術實際操作考試標準要求。
2、參數：（1）額定輸入電壓：AC380V±5%（三相五線制），控制電壓:AC36V。（2）額定電流：32A以上。（3）頻率：50Hz。（4）環境溫度：-10℃～40℃。（5）相對濕度：35%～80%（25℃）。（6）外形尺寸約800×550×2200mm。
3、設備配置：本設備按標準電氣控制柜設計制作，安裝有完成各種電氣控制所需要的多種低壓電器，如：漏電斷路器、電壓表、電流表、按鈕、信號燈、熔斷器、報警裝置、電流互感器、接觸器、時間繼電器、中間繼電器、熱繼電器、行程開關、轉換開關、整流二極管、電動機等。內含：三相電源開關（單、三相斷路器各1只）、熔斷器5只、交流接觸器3只；電動機1只、電流互感器3只、熱繼電器2只、中間繼電器2只、時間繼電器2只、行程開關4只、接線端子若干。
4、本考核設備可完成多個電工類基本實操訓練：（01）電動機正反轉控制。（02）異步電動機點、連動控制電路。（03）具有過載保護自鎖控制電路。（04）異步電動機兩地控制電路。（05）異步電動機聯鎖正反轉控制電路。（06）雙重聯鎖正反轉控制電路。（07）自動往返控制電路。（08）帶熔斷器（斷路器）互感器的電動機運行控制電路接線及考核。

5、設備必須配置滿足特種作業低壓電工實操考試要求，所選用電氣元件都采用中國正泰或其他著名公司生產的國際標準元件，可支持做多種電路考核要求，每套均配置實操或考核過程必需的電工工具，本設備主要控制線路采用AC36V安全電壓。
6、安全防范結構要求：如牢固接地，按鈕指示燈內置，電機防護罩等，結構不能偏離工業實際應用，柜內包含電氣實操/考核板，工具隔板、電機及電機安裝板等。
7、接線端子：因該設備為高頻率使用設備，接線端子必須堅固耐用，易拆易換，并配備有足量的備件。
8、工藝要求：電氣板上的電。氣元件排布，要求合理、美觀、操作方便、空間充裕。端子號碼按統一規范機打編排，利于學員實操和考核。

安監低壓動力考核柜電氣清單
序號	名稱	型號	品牌	數量	單位	備注
1	交流接觸器	CJX2-0910 線圈AC36V	正泰	5	只
2	交流接觸器	CJX2-0910 線圈AC220V		2	只
3	通電延時時間繼電器	JSZ3A 線圈AC36V		1	只	配底座
4	斷電延時時間繼電器	JSZ3F 線圈AC36V		1	只	配底座
5	接觸器輔助觸頭	F4-22		5	個
6	接觸器輔助觸頭	F4-11		1	個
7	熱接觸器	JR36-20 0.32-0.5A		2	只
8	倒順開關	HY2-8A		1	只
9	空氣開關	3P+N 10A 帶漏電保護		1	只
10	空氣開關	1P+N 10A 帶漏電保護		1	只
11	保險絲底座	RT28N-32X		8	個
12	變壓器	100W AC220V / 36V		1	只
13	行程開關			4	只
14	中間繼電器	JZ7-44 線圈AC36V		2	只
15	電流互感器	5A/5A		3	只
16	大功率電阻			1	只
17	指針式電流表	6L2 3A或5A		3	只
18	指針式電壓表	6L2-450V		1	只
19	電壓轉換開關	LW		1	只
20	指示燈	黃 AC220V		1	個	φ22
21		綠 AC220V		2	個	φ22
22		紅 AC220V		2	個	φ22
23	按鈕轉換開關			3	個
24	自復位按鈕開關	黃		2	個	φ22
25	自復位按鈕開關	綠		4	個	φ22
26	自復位按鈕開關	紅		2	個	φ22
27	三相異步電機	180W AC380V		2	臺
28	接地端子			1
