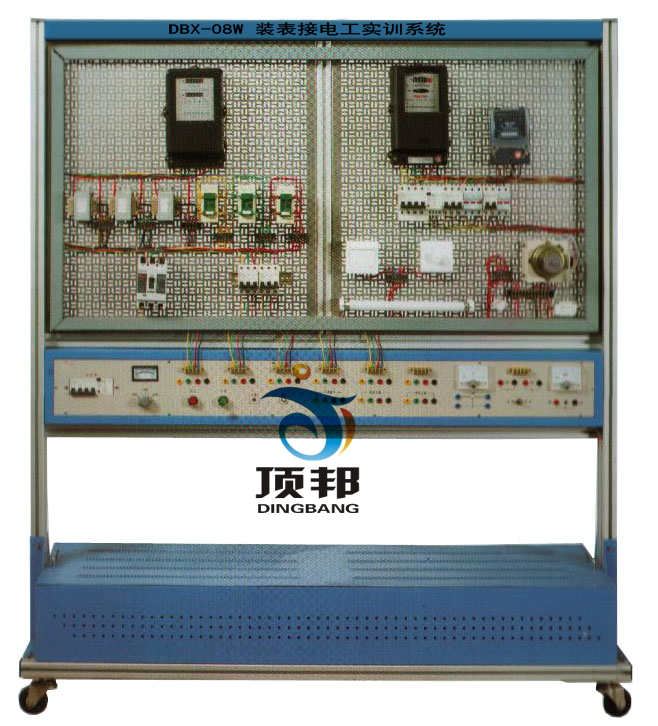

DBX-08W 裝表接電工實訓系統


一、 概 述
隨著我國電力事業的發展，科技水平的提高，電能計量裝置發展迅速、種類繁多，而裝表接電作為電力工程中較為重要環節，有著十分重要的意義。裝表接電工實訓系統根據裝表接電工工種要求，提供了豐富的資源，學生可以在實訓系統上完成高壓計量接線和低壓計量接線，并可實現帶電檢查，更重要的是，本系統可以全方位的培訓學生在不同的供電方式下、不同的用電方式下，正確的選擇電能表并裝表接電。
裝表接電工實訓系統采用準實物化設計，學生通過安裝接線及調試過程來熟悉調試裝表接電的方法和步驟。
裝表接電工實訓系統能以直觀的教學形式對學生進行專業技能的實訓，具有裝表接線方便、布線簡單、實踐教學系統性強、性價比高、維護方便等優點。
裝表接電工實訓系統適用于工廠供配電，電氣技術等專業的相關課程的實訓考核，也可用于電力行業從事計量、裝表、抄表工作的人員培訓。
二、 特 點
1. 布線自主靈活：裝置采用實訓設備經典形式網孔板結構，學生可以自主、靈活的安排元件器的布局，進行布線設計；
2. 資源豐富：裝置配備了電源、表計、開關、感性負荷、阻性負荷，方便學生對元件進行檢測、接線；
3. 保護完善：裝置帶有過流保護、漏電保護、過壓保護。
三、 技術性能
1. 輸入電源：三相四線～380V±10%  50Hz
2. 工作環境：溫度-10℃～+50℃
3. 裝置容量：＜5kVA
四、 裝置配置
(一) 屏體
屏體由網孔板、鋁質型材構建；桌面為防火、防水、耐磨高密度板；屏下方設有左右兩個抽屜（帶鎖）。裝置整體結構堅固、造形美觀大方。
(二) 實訓元件
1. 電流互感器
2. 電壓互感器
3. 塑殼斷路器
4. 微型斷器器
5. 各式電能表
五、 實訓項目
1. 電流互感器的極性檢查
2. 電壓互感器的極性檢查
3. 三相四線有功電能表接線
4. 三相無功電能計量接線
5. 單相電能表接線
6. 電能表聯合接線
7. 單相普通電子式電能表接線
8. 電子式多功能電能表接線
9. 不同要求下的高壓電能計量裝置配置、安裝、接線
10. 不同要求下的低壓電能計量裝置配置、安裝、接線
11. 低壓電能表和互感器特殊接線
12. 電能計量裝置接線后的停電檢查
13. 電能計量裝置接線后的帶電檢查
14. 遠程抄表系統的安裝與調試
