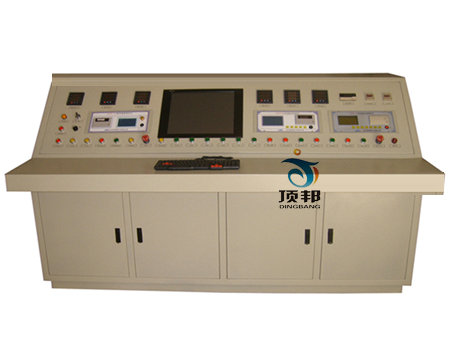

DB-GC21 變壓器綜合試驗臺

　  DB-GC21變壓器綜合試驗臺 適用于供配電系統，變壓器制造廠，工礦等企業等單位。該試驗臺集變壓器多項試驗功能于一體，具有變壓器各項試驗控制、監視、測量、保護等多種功能。該系統具有操作簡單直觀、性能可靠、測量數據準確等特點。能準確測量變壓器的空載損耗、空載電流、負載損耗、阻抗電壓、變比組別、繞組直流電阻；并自動換算到額定電壓下的空載損耗、額定電流下和溫度下負載損耗和阻抗電壓百分比。另外，該系統還可安全可靠完成變壓器工頻耐壓試驗、感應耐壓試驗以及變壓器溫升試驗。為檢測或修造變壓器提供了可靠的數據。
　　DB-GC21變壓器綜合試驗臺是在原來變壓器綜合試驗臺的基礎上增加其部分功能，使得該系統更智能化、現代化、操作更簡單、更方便。該系統也是變壓器生產廠家實力的一種體現。該系統有兩種操作模式（兩種操作方式互鎖，只能在一種操作方式下工作），保留原來變壓器綜合試驗臺按鈕操作模式，增加微機操作方式，該操作方式只需在計算機顯示器上點擊鼠標即可完成試驗。所有的操作執行有系統內PLC啟動其命令執行單元，完成試驗。另外系統還配置視頻監控系統，監視其試驗區域，做到更安全、更可靠。
| 遵循技術標準 |
⑴、GB 1904.1 – 1996 《電力變壓器 第1部分 總則》；
⑵、GB 1904.2 – 1996 《電力變壓器 第2部分 溫升》；
⑶、GB 1904.3 – 1996 《電力變壓器 第3部分 絕緣水平和絕緣試驗》；
⑷、GB/T16927.1-1997  《高電壓試驗技術 第1部分一般試驗要求》；
⑸、GB50150 – 2006 　《電氣安裝工程 電氣設備交接試驗標準》；
⑹、JB/T501 – 1991 　《電力變壓器試驗導則》；
⑺、GB/T6451 – 1995  《三相油浸式電力變壓器技術參數和要求》；
⑻、GB/T10228 – 1997 《干式電力變壓器技術參數和要求》。
| 產品特性|
⑴、變壓器空載損耗測量（非額定電壓下自動換算到額定電壓下空載載損耗）；
⑵、變壓器空載電流測量（自動處理數據計算空載電流百分比）；
⑶、變壓器負載損耗測量（自動換算到額定電流及校正溫度下負載損耗）；
⑷、變壓器阻抗測量（自動換算到額定電流及校正溫度下阻抗電壓百分比）；
⑸、變壓器繞組直流電阻測量；
⑹、變壓器變比組別測量；
⑺、變壓器工頻耐壓試驗；
⑻、變壓器感應（倍頻）耐壓試驗；
⑼、變壓器溫升試驗；
⑽、局部放電測量；
⑾、外部感應調壓器控制（空負載試驗）、輸入/輸出電壓、電流監視及過流保護；
⑿、電壓/電流互感器換擋控制；
⒀、單相調壓器控制（工頻試驗）、輸入/輸出電壓監視及過流保護；
⒁、發電機的啟動、停止、調壓控制，感應試驗自動計時功能；
⒂、發電機輸出電壓、輸出電流、輸出頻率監視及保護；
⒃、兩種操作模式（按鈕操作模式和微機操作模式）；
⒄、采用先進PLC控制器；
⒅、試驗區域視頻監控功能。
| 系統配置|
⑴、變壓器綜合試驗臺；
⑵、電壓/電流互感器控制柜（選配）；
⑶、電源控制柜（選配）；
⑷、系統輔助柜（選配）；
⑸、變壓器空負載特性測試儀（功率分析儀）；
⑹、變壓器直流電阻測試儀；
⑺、變壓器變比組別測試儀；
⑻、高壓試驗變壓器；
⑼、中頻發電機組；
⑽、感應調壓器；
⑾、溫度巡檢儀；
⑿、溫度傳感器；
⒀、局部放電檢測系統（選配）；
⒁、PLC控制器；
⒂、工業計算機及專用軟件；

⒃、視頻監控系統。
技術參數:
⑴、該系統適用于電壓6.3kV ～ 220kV 容量10kVA～ 360000kVA變壓器出廠試驗和檢測；
⑵、電壓互感器測量范圍： 100V ～ 220kV；
⑶、電壓互感器精度： 　　0.5‰；
⑷、電流互感器測量范圍： 1A ～ 2000A；
⑸、電流互感器精度： 　　0.5‰；
⑹、電壓測量范圍： 　　　10V ～ 500V；
⑺、電壓測量精度： 　　　0.2%；
⑻、電流測量范圍： 　　　100mA ～ 5A；
⑼、電流測量精度： 　　　0.2%；
⑽、有功功率測量精度： 　0.2%；
⑾、直流電阻測量范圍： 　1µΩ ～ 2kΩ；
⑿、直流電阻精度： 　　　0.2%；
⒀、變比測量范圍： 　　　1 ～ 9999.9；
⒁、變比測量精度： 　　　0.1%；
⒂、數顯監視儀表精度： 　0.5%；
⒃、溫度測量精度： 　　　0.5%。
