| 序號 | 儀器設備名稱 | 規格型號及主要技術參數 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

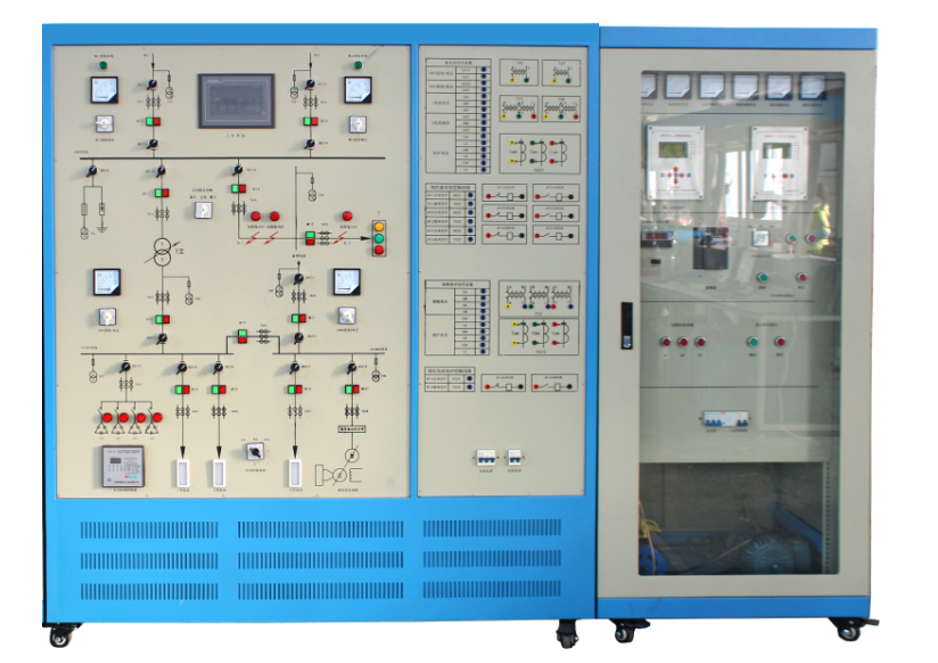

| 1 | 主接線模擬屏 |
高：1900mm寬：1640mm深：750mm 采用控制屏鈑金結構，一次主接線印于面板上。由35 kV，10kV，兩個不同的電壓等級構成 ，整個系統有兩路35kV進線，其中一路正常供電，另一路作為備用，通過備自投自動切換;35kV母線出線有兩路分支，一路送其他分廠，一路經總降變降壓為10kV母線的進線電源1供本地使用；為了保證供電可靠性，另加一路電源作為10kV母線的進線電源2。進線電源1和進線電源2互為暗備用，分別給10kVⅠ段母線和10kVⅡ段母線供電，兩者也可通過備自投自動切換。為了保證一次線路供電的可靠性，配置了微機備自投，微機線路和微機變壓器保護；為了保證高壓電動機的穩定運行，配置了高壓電動機保護；為了提高用電質量，配置了無功補償裝置；為了實現自動化控制，配置了PC機和PLC控制器，實現了整個系統的“四遙”功能 包含如下電氣元件： 7觸摸屏TPC7062TI 1套 PLC三菱FX3U-128M 1套 斷路器 DZ47-3P/16A 1只 斷路器 DZ47-2P/16A 1只 指示燈 AD16-22D AC220V 10只 帶燈方形按鈕SA16-LAMP24V紅色 12只 帶燈方形按鈕SA16-LAMP24V綠色 12只 電壓測量換向開關 LW12D-16L/3 4只 電壓表 6L2 10KV /100V 2只 電壓表 6L2 35KV/ 100V 2只 電力電容器 BSMJ0.4-0.5-3 4只 無功補償器 JKL5C-4 1只 負載電阻 7組 管阻1歐/50W（含安裝支架） 5只 主變壓器 AC380V/(90%,95%100%,105%,110%) 1臺 電壓互感器 AC380V三相三線進/AC110V三相四線出 3臺 電壓互感器 AC380V三相三線進/AC110V三相三線出 4臺 電流互感器 BH-0.66 5A/5A 12只 電感 6只 中間繼電器 MY2N-J DC24V 20只 交流接觸器 CJX2-0910 20只 保險座 RT18-32(X)-3P 7個 航空插座 Y36M-36TK 1個 航空插座 Y36M-50TK 1個 接線端子 若干 航空插座 Y36M-4TK 1個 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 系統控制柜 |
高：1900mm 寬：830mm 深：750mm采用鈑金結構 控制柜包括：三只指針式交流電壓表（精度1.0級，量程：0～500V）；三只指針式交流電流表（精度1.0級，量程：0～5A）；數字式電秒表（1只）：測量范圍0.0001S-9999.9S，測量誤差≤±5×10-5×量程±1個尾數字，有連續和觸動兩種功能。適應空觸點或5V-250V正極性電信號。連續性手動復零，觸動性即可手動復零，也可隨測量信號自動復零。微機線路保護裝置（1只）：具有三段式過流保護，低壓閉鎖電流保護，單相接地保護，反時限過流保護，過電流前加速，過電流后加速，重合閘等功能；微機備自投裝置（1只）：有進線備投和母聯備投方式可選 ，當主進線電源模擬故障失電后，備自投裝置能自動地將備用進線電源投到工作母線上，以此保證連接在工作母線上的負荷仍能正常工作，提高供電的可靠性和穩定性。 微機保護功能要求：
包含如下電器元件 變頻器三菱 D720 0.4KW 1套 微機線路保護 1臺 微機備自投 1臺 點動按鍵 Φ22紅色 6只 點動按鍵 Φ22綠色 3只 漏電開關 4P帶漏電/20A 1只 三相鼠籠電機0.18KW/380V 1臺 三相同步電機0.18KW/380V 1臺 電流表 5A面板指針表 6只 智能電秒表 HP404Z-A 1臺 換向開關 LW12D-16L/3 1只 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 變電站監控軟件 |
1、概述 電力綜合自動化監控系統支持基于多種通訊方式的分布式體系結構，采用對象化的設備描述方法，系統的描述由傳統的面向遠動的數據列表方式變?yōu)閷哟畏绞剑瑢?duì)象層次可以任意嵌套，能夠更直觀更方便地反映電力系統的構成。 采用跨平臺設計，支持多種操作系統： 采用 Mysql 為主數據庫， 按畫面管理、數據管理與在線運行的模塊設計： 2、 功能特性 1） 多國語言 ◆ 支持多國語言顯示，中文簡體、 中文繁體與英文 ◆ 支持多國語言動態切換， 多數模塊在切換語言后無須重啟軟件即可生效 2） 語音報警 ◆ 支持媒體文件提示 ◆ 支持 TTS 文字轉語音， 支持事件提示與五防操作提示 3） 圖元展示 ◆ 支持多種顯示方式，餅狀圖、 柱狀圖、 儀表盤、 溫度計、 圖片與動畫等 ◆ 支持一鍵將圖元數據推送顯示到曲線 ◆ 支持所有類型圖元實現操作屬性配置 ◆ 支持顯示公式計算值 ◆ 支持智能關聯，數據庫增加刪除數據后不影響已關聯圖元 ◆ 支持通過設備管理顯示所有設備所有數據 4） 曲線展示 ◆ 支持顯示實時曲線，顯示時段范圍 5 分鐘到 60 分鐘可選 ◆ 支持顯示歷史曲線，顯示數據類型日月年最大最小平均值累計值等統計類可選 ◆ 支持顯示大量數據，支持同一數據多個不同時段值同時對比顯示 ◆ 支持將歷史曲線所顯示的數據導出到 excel 中 ◆ 支持曲線坐標范圍根據數據數值自適應 ◆ 支持用戶新增與編輯收藏曲線， 支持一鍵顯示用戶收藏曲線 5）報表展示 ◆ 支持根據數據生成報表和通過圖元自定義報表 ◆ 支持將報表數據導出到 excel 中 ◆ 支持將報表數據顯示到曲線 6） 事件查詢 ◆ 支持按設備查詢事件 ◆ 支持用關鍵字搜索事件 ◆ 支持以事件類型檢索事件 ◆ 支持將事件導出到 excel 中 ◆ 支持事件逐條確認與全部確認 ◆ 支持事件標注高亮顯示 7） 五防閉鎖 ◆ 支持自定義五防邏輯，支持遙信遙測及公式作為邏輯閉鎖條件 ◆ 支持多種運行模式，支持禁用五防閉鎖或嚴格五防閉鎖 ◆ 支持五防開票與預演 ◆ 支持五防操作語音提示 8） 定值操作 ◆ 支持定值的讀取與修改 ◆ 支持壓板讀取與修改 ◆ 支持運行區號的讀取與修改 9） 設備接入 ◆ 支持多種協議接入，南自 103、 標準 104、 自定義 Modbus、 GPS 對時規約等 ◆ 支持自定義 Modbus 的配置 ◆ 支持通過公式實現遙信合并與遙測數據統計 ◆ 采用規約系數與變比分離設計 ◆ 支持導入南思監控系統格式設備模板 ◆ 支持與系統剪切板多行復制粘貼交互 10） 數據轉發 ◆ 支持多種轉發協議 ◆ 支持轉發協議遙控遙調 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 |
★供配電倒閘操作仿真訓練教學軟件（正版軟件，投標文件中提供著作權證書和逐條演示一下內容） |
軟件分為兩大部分，分別是送電操作和停電操作。送電操作和停電操作中各包括5個實訓項目，依次是主變送電與停電、廠變送電與停電、機組送電與停電、直流屏送電與停電、冬用變送電與停電，每個項目中又包括若干個項目進程。軟件采用三維可視化控制技術而制作，具有很強的情景性、過程性與互動性。 送電操作
停電操作
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 供配電系統綜合教學仿真軟件（正版軟件，投標文件中提供著作權證書和逐條演示一下內容） |
一、系統設計依據 系統依據《電力安全生產模擬培訓系列教材》《國家電網輸變電工程工藝標準》標準，采用現代的可視技術和3D仿真技術而研制，以直觀、生動的仿真形式對變電、供配電工程工藝進行說明講解，以實現對工藝標準的深刻理解和掌握。 二、系統內容模塊
三、系統技術路線要求 在教學設計上，每個單元精心設計了認知、應用過程、糾錯等內容，在媒體設計上，以三維可視化編程技術為主，3ds Max制作動畫素材，以更好地實現情境性與過程性。以便操作者循序漸進地得到訓練。 本系統做到了認識與實踐相結合，實驗與實訓相結合，操作與指導相結合的方針，采用三維動畫技術，具有很強的職業性、情景性、過程性、智能性。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
