[規格型號]：	DB-CG23
[產品名稱]：	過程控制仿真實驗系統實驗箱
[價　　格]：	詢價
[產品參數]：
[在線客服]：	QQ在線 QQ在線
[微　　信]：	13817525788

產品介紹：

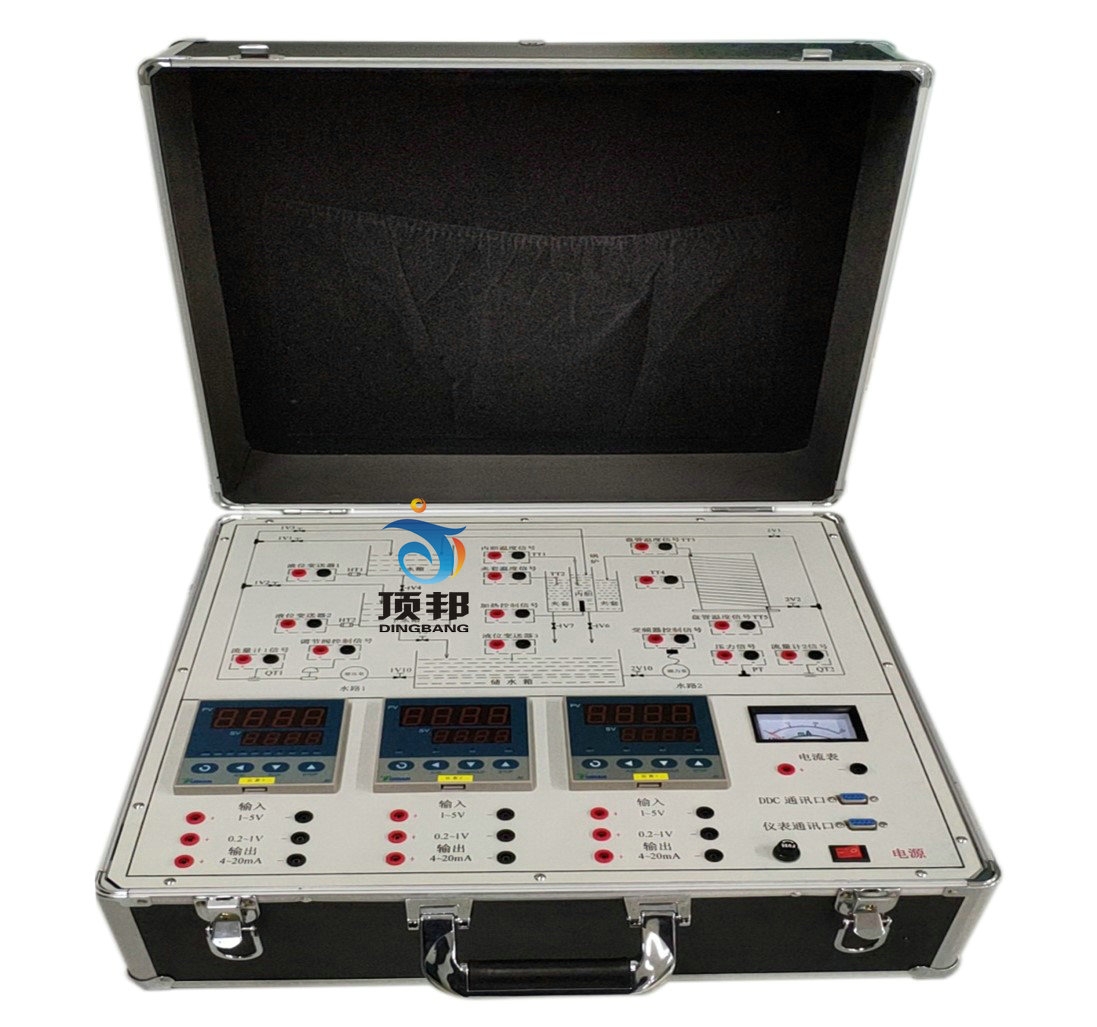

DB-CG23 過程控制仿真實驗系統實驗箱

（1）過程控制仿真實驗系統實驗箱能夠模擬工業生產過程的四大熱工參數，包括液位對象，溫度對象，流量對象，壓力對象，無縫對接“過程控制實驗裝置”的控制系統，能夠完成基本對象特性測試、單閉環控制、串級控制、前饋反饋控制、流量比值控制等實驗，可以替代被控對象。
（2）過程控制仿真實驗系統實驗箱至少含有計算機仿真系統組態軟件、智能調節器、整個系統模擬布局圖、輸出采集、反饋輸入控制六部分。要求面板模擬布局圖圖中各器件的位置與配套軟件界面圖中的位置、接線端子一一對應。
（3）過程控制仿真實驗系統實驗箱并非僅僅純粹簡單的的軟件仿真，必須采用軟件與硬件結合的控制方式來完成實驗，能夠?qū)崿F(xiàn)硬件設置某一給定值后，最終通過軟件的實時動態顯示并最終達到硬件的最初設置給定值而達到最終的控制要求，要求真實準確，能通過具體實驗驗證。
（4）通過界面觀察各個模塊的數據，清晰簡潔，并能通過軟件查看控制過程中的實時曲線。
（5）結構：該仿真系統中的硬件部分為手提箱式結構結構，方便管理與維護；
（6）電源：220V/50Hz；環境條件：溫度0~50℃，濕度小于85RH；重量：≤10kg；
（7）采用遠程數據采集模塊，D/A8024模塊4路模擬輸出4~20mA電流，A/D8017模塊8路模擬輸入1~5V。采用智能調節器（精度：0.2級 輸出：4～20mA）。全開放的內部參數設定；具備自整定功能，該系統是實物結合軟件的控制系統。
   （8）基于工控軟件軟件開發而成，能夠模擬實際對象的特性，并且能將控制計算機中的數據轉換成模擬信號供外部控制系統使用。
   （9）動畫顯示及刻度顯示：該系統在具體實驗的過程中，為了更加清晰地顯示回路的控制效果，要求組態軟件界面中各管路液體的流向必須具有動態的動畫顯示，各水箱液位、儲水箱液位具有明顯的刻度顯示。
   （10）變送電流信號顯示：要求組態軟件界面中至少含有液位變送電流3個、流量計電流不少于2個、壓力變送電流至少1個、溫度計變送電流不少于5個；顯示框顯示實時國家標準電流信號的數據。
   （11）過程控制仿真實驗系統實驗箱能夠滿足本科生實驗教學、課程設計、畢業設計等實踐教學需要。

友情提示：

1、貨品驗收：閣下收貨時請檢查過程控制仿真實驗系統實驗箱的貨品外觀，核實過程控制仿真實驗系統實驗箱的數量及配件，拒收處于受損狀態的過程控制仿真實驗系統實驗箱；

2、質保：頂邦將為閣下提供過程控制仿真實驗系統實驗箱產品說明書內的質保條件和質保期，在質保范圍內提供對過程控制仿真實驗系統實驗箱的免費維修，超出條件承諾時提供對過程控制仿真實驗系統實驗箱的有償維修；

3、退換貨：閣下單方面原因?qū)е碌倪^(guò)程控制仿真實驗系統實驗箱選型錯誤或過程控制仿真實驗系統實驗箱購買數量錯誤，造成過程控制仿真實驗系統實驗箱的退換貨要求，將不被接受；

4、貨期：過程控制仿真實驗系統實驗箱的發貨期為參考值，如您需要了解過程控制仿真實驗系統實驗箱的精確貨期，請與頂邦的銷售人員聯系；

5、如閣下對過程控制仿真實驗系統實驗箱有任何疑問，請致電：021-36334717 ，我們將由專業人士為您提供有關過程控制仿真實驗系統實驗箱的咨詢。
