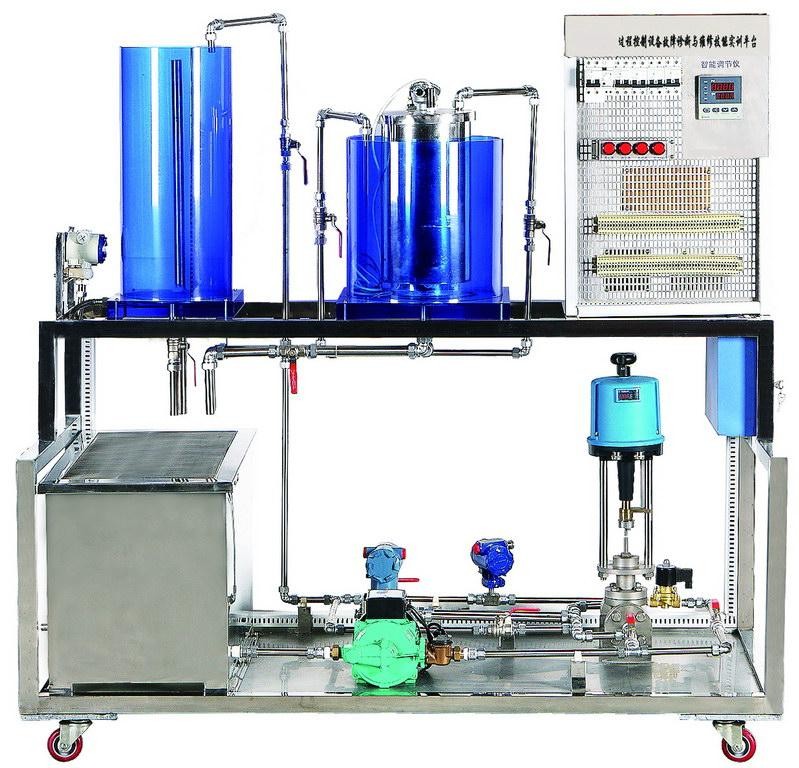

過程測量?jī)x表技能實訓裝置
[規格型號]: DB-CG02
[產品名稱]: 過程測量?jī)x表技能實訓裝置
[價  格]: 128000
[產品參數]:
[在線客服]: QQ在線 QQ在線
[微  信]: 13817525788
產品介紹:
過程測量?jī)x表技能實訓裝置
一、產品概述
本過程測量?jī)x表技能實訓裝置平臺的設計結合了目前職業院!痘y(cè)量及儀表》、《過程儀表測量》、《過程檢測儀表》以及《儀表測量工操作實訓》等課程實訓大綱的要求。通過該實訓裝置的使用和學習,學生能夠掌握有關過程儀表的測量及自動化儀表的安裝、測量及使用。
二、系統特點
1. 對象系統為不銹鋼框架,所有器件均為不銹鋼材料設計
2. 傳感器的二次測量?jī)x表安裝在網孔板上,方便學生在現場進行各項操作
3. 控制部分采用不銹鋼網孔板,將現場信號通過接線端子排直接接到測量?jī)x表,增強了學生的動手能力,同時對于現場儀表的接線更加直觀明了
4. 對象系統設計美觀,開放性好,為學生實訓提供了一個較好的實訓對象
三、技術性能
1. 輸入電壓:?jiǎn)蜗嗳~220V±10%  50HZ
2. 工作環境:環境溫度范圍為-5℃~+40℃ 相對濕度<85%(25℃)海拔<4000m
3. 整體尺寸:160cm×75cm×154cm
4. 裝置容量:≤3kVA
四、系統組成
被控對象(不銹鋼框架):
1. 動力系統:1套
2. 水箱:2套
3. 儲水箱:1套
4. 液位:1路壓力變送器進行水箱液位檢測
5. 流量:1路渦輪流量計進行管道流量檢測
6. 壓力:1路差壓變送器進行閥門前后端壓力差檢測
7. 溫度:共2路,1路PT100和1路K分度熱電偶對各自的介質溫度檢測
8. 管路:若干
9. 閥門:若干
控制系統(網孔板):
1. 網孔板:1套
2. 漏電保護器:5個
3. 開關電源:1個
4. 單相調壓模塊:1個
5. K分度熱電偶冷端補償器:1個
6. 接線端子排:若干
7. 智能儀表:1個
配件:常用工具及裝置配套件
五、實訓項目
1. 實訓裝置的結構組成和系統認識
2. 傳感器工作原理的認識
(1) 壓力變送器的工作原理認識
(2) 渦輪流量計的工作原理認識
(3) 差壓變送器的工作原理認識
(4) PT100熱電阻的工作原理認識
(5) K分度熱電偶的工作原理認識
3. 傳感器安裝測量技能實訓
(1) 壓力變送器的檢測
(2) 渦輪流量計的檢測
(3) 差壓變送器的檢測
(4) PT100鉑電阻的檢測
(5) K分度熱電偶的檢測
