過程控制實驗裝置
[規格型號]: DB-CG27
[產品名稱]: 過程控制實驗裝置
[價  格]: 詢價
[產品參數]: 請聯系客服
[在線客服]: QQ在線 QQ在線
[微  信]: 13817525788
產品介紹:

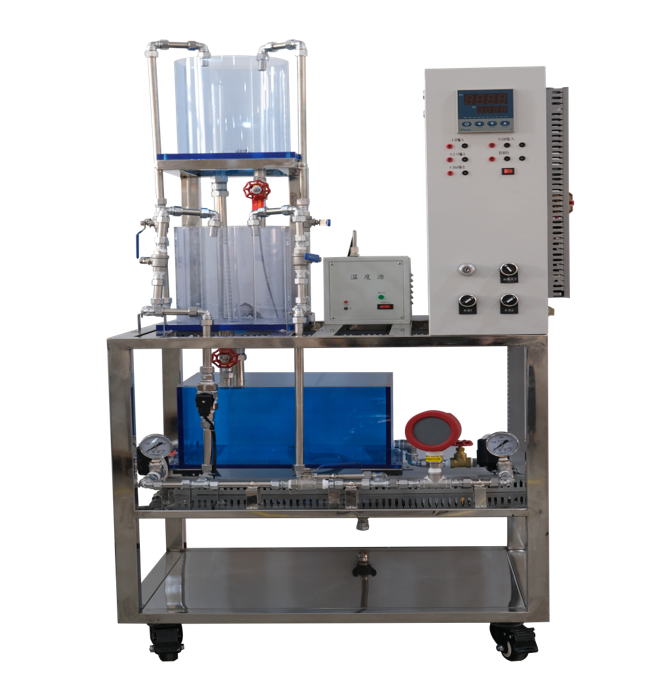

DB-CG27 過程控制實驗裝置

過程控制實驗裝置

  過程控制實驗裝置配置基本的水箱、管路、智能調節器、電磁泵等,利用不同工業液位測量傳感器,組成多種液位檢測系統,可提供的傳感器包括有:應變式液位器等。通過實驗熟悉的安裝測試方法,應用特點,測量范圍,安裝條件,掌握精度分析方法。
過程控制實驗裝置具有多重安全保護,提供IEC標準信號及相關測試點供PLC接入進行編程實驗。
裝置技術條件
1)輸入電源:二相三線AC220V±10% 50Hz;
2)工作環境:溫度-10℃- +40℃,相對濕度<85%(25℃)  海拔<4000m;
3)裝機容量:<0.5kVA;
4)外形尺寸:750mm×650mm×1500mm;偏差為5%以內。


執  行  機 構
  名稱 單位 數量 備注 特點
1 小型增壓泵加壓直流無刷水泵 臺 2 功率60瓦,量程780升/小時,調速功能:水泵外接0-5V 調速信號。


傳  感  變  送  器
2 擴散硅壓力(液位)變送器
YC800
2 擴散硅壓力(液位)變送器:選用原裝進口的擴散硅隔離探頭。0.5級精度;輸出信號:選4-20mADC(二線制);接頭及外殼材料:不銹鋼(1Cri18Ni9Ti)0-5kpa。一個一體式壓力變送器用來對水箱壓力進行檢測,其量程為0~5Kpa,輸出信號為4-20mA DC,精度為0.5級。接液件材質為JIS SCS14A 哈氏合金C-276 JIS SUS316,帶不銹鋼隔離膜片,NEPSI隔爆許可:dⅡCT6 環境溫度為-40-60℃ 電氣接口為1/2NPT,同時采用信號隔離技術,對傳感器溫度漂移跟隨補償。
3 壓力變送器
YC800
1 選用原裝進口的擴散硅隔離探頭。0.5級精度;輸出信號:選4-20mADC(二線制);量程:0-100kpa。接頭及外殼材料:不銹鋼(1Cri18Ni9Ti)。 不銹鋼隔離膜片,適用范圍廣,高精度,高溫定性,高可靠性,結構精巧安裝方便,零點漂移小,它的價格是普通的傳感器的兩倍
4 渦輪流量計及流量變送器FMCLWGY-10 2 采用標準二線制傳輸方式,工作時需提供24V直流電源。流量范圍:0.2~1.2m3/h,精度±0.5%;輸出: 4~20mA電流信號,分別用來測量兩個管路的流量大小。 結構小巧精致,安裝方便,精度高
5 溫度傳感器
PT100加上變送器
1 PT100傳感器精度高,熱補償性較好,用于做標準校驗用熱電阻。變送器部分供電DC24V,輸出4-20mA DC通信功能,用于測量加熱模塊內部的溫度,是工業現場中常用的溫度測量儀表。
6 實驗用透明有機玻璃水箱 2 圓形,直徑20cm。水箱設計要求:結構獨特,由三個槽組成,分別為緩沖槽、工作槽和出水槽,進水時水管的水先流入緩沖槽,出水時工作槽的水經過帶燕尾槽的隔板流入出水槽,這樣經過緩沖和線性化的處理,工作槽的液位較為穩定,便于觀察。水箱底部均接有擴散硅壓力傳感器與變送器,可對水箱的壓力和液位進行檢測和變送。
7 儲水箱 1 由10MM厚的亞克力有機玻璃制作,配不銹鋼蓋子,要求結構設計獨特,加配不銹鋼過濾網,拆洗方便。如果要清洗水箱內部的污垢可以把過濾網罩卸下來,以防雜物進入水泵和管道。水箱的上部和底部須裝有不銹鋼注水閥門和不銹鋼排水閥門,方便實驗用水的更換。
8 不銹鋼支架 1 由30*30mm的管子做成,支架尺寸為500*500*700(mm)。整個系統管道由敷塑不銹鋼管連接而成,其中儲水箱底部裝有出水閥,當水箱需要更換水時,把出水閥打開將水直接排出。
9 加熱溫控實驗箱 1 由加熱鋁錠、加熱電阻、Pt100、溫度變送器組成,降溫裝置全部由不銹鋼管及配件制成,增加設備的使用壽命。管道及閥門由不銹鋼管連接而成,所有的手動閥門均須采用優質球閥,避免管道系統生銹。
10 DDC計算機直接控制 1 1、模擬量輸入模塊
分辨率:16位模擬輸入范圍:±150mV、±500mV、±1V、±5V、±10V、±20mA
通道數:6路差動/2路單端或8路差動采樣頻率10KHz
2、模擬量輸入模塊
分辨率:14位模擬輸入范圍:0~20mA、4~20mA通道數:4路D/A通道需外配電源供電
3、網絡控制軟件:計算機控制技術現場總線,采用工業以太網IEEE802.3協議族,具有良好的開放性,共享總線網絡結構,以能夠相互共享資源的方式結合起來。計算機網絡中的技術具有自治特點,他們以傳輸數據和控制為目的。一個工程師站,可以控制無限個操作員站,老師可以在任何地方對他進行監控和控制,用密碼的形式來實現。

11 PLC控制 1 PLC-200SMART:SMARTPLCSR20AC/DC/RLY,繼電器型,12輸入/8輸出,EM AM06,4入2出模擬量。 西門子PLC
12 智能儀表 1 具有人工智能調節算法,模糊PID及參數自整定功能;全球通用的85~246VAC范圍開關電源供電;輸出4-20mA電流;輸入采用數字校正系統,內置常用熱電偶和熱電阻非線性校正表格,測量精確穩定; 廈門宇電


實驗內容
過程控制調節裝置特性實驗
1. 水箱單容特性實驗
2. 溫度特性實驗
3. 電動閥流量特性實驗
4. 壓力特性實驗
過程控制系統實驗-單回路控制系統實驗
1、單容液位控制實驗
2、流量控制實驗
3、溫度控制實驗
4、壓力控制實驗
過程控制系統實驗-串級控制系統實驗
1、上水箱液位與電動閥支路流量串級控制實驗
2、上下水箱串級控制實驗
過程控制系統實驗-比值控制系統實驗
1、單閉環比值流量控制實驗
2、隨動流量比值控制實驗
過程控制系統實驗-前饋反饋控制系統實驗
1、單容液位前饋反饋控制實驗
