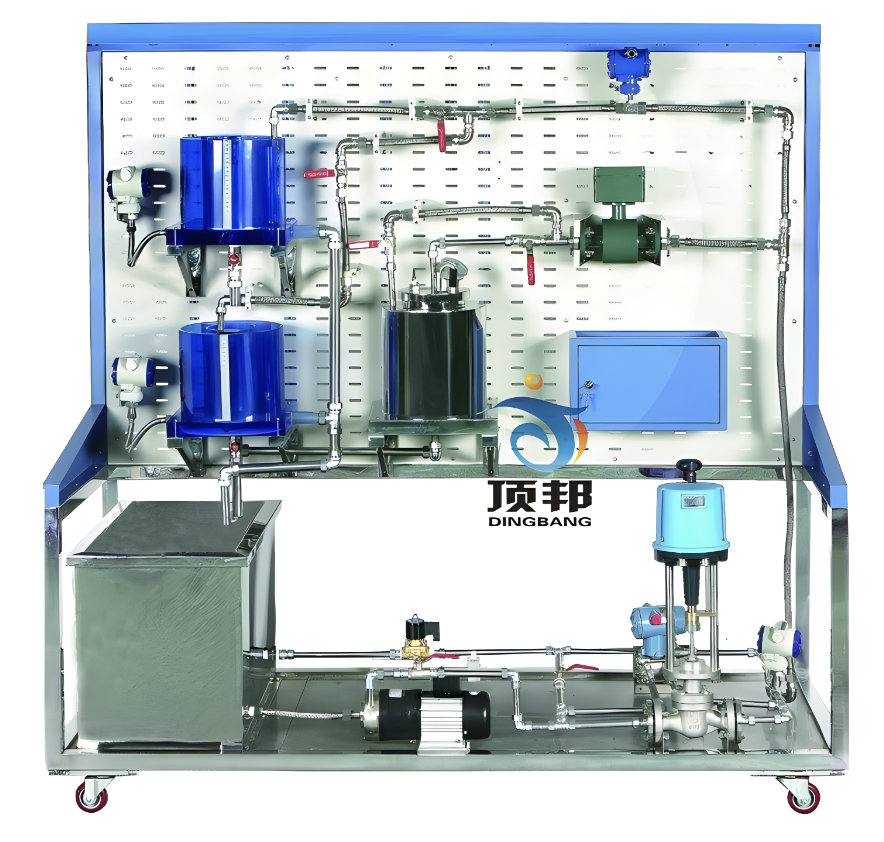

過程控制實訓對象
[規格型號]: DB-CG19
[產品名稱]: 過程控制實訓對象
[價  格]: 詢價
[產品參數]:
[在線客服]: QQ在線 QQ在線
[微  信]: 13817525788
產品介紹:
一、 概述
生產過程自動化儀表控制技術,廣泛應用于化工、石油、冶金、電力、建筑、陶瓷、制藥、輕紡和食品等行業。隨著科學技術的發展,對自動化儀表過程裝備的安裝與調試提出了更高的要求。本實驗實訓裝置主要能完成液位、壓力、流量、溫度傳感器、變送器、管道閥門以及動力系統等調試操作的技能實驗實訓,實驗實訓對象敞開式結構設計,直觀性強,便于理解。
二、 技術參數
1.輸入電壓:三相四線AC380V±10%  50Hz
2.工作環境:環境溫度范圍為-5℃~+40℃  相對濕度<85%(25℃)  海拔<4000m
3.整體尺寸:1790mm×750mm×1780mm
4.裝置容量:≤3kw
三、 對象系統配置及功能
1、動力系統
動力系統:由三相不銹鋼變頻磁力驅動泵、交流電磁閥、渦輪流量計等組成。整套對象系統完全由304不銹鋼材料制造,包括對象框架、管道、底板,甚至小到每一顆緊固螺釘。
2、三相不銹鋼磁力驅動泵 (1臺)
采用三相220V不銹鋼磁力驅動泵做為供水系統,型號為16CQ-8P,流量為30升/分,揚程為8米,功率為0.18KW,轉速2800rpm。泵體完全采用不銹鋼材料,以防止生銹,使用壽命長。
3、液位水箱 (2只)
包括上水箱、下水箱,兩個水箱均采用淡藍色優質有機玻璃,不但堅實耐用,而且透明度高,便于直接觀察液位的變化和記錄結果。上下尺寸均為:D=25cm,H=20cm。水箱結構獨特,由三個槽組成,分別為緩沖槽、工作槽和出水槽,進水時水管的水先流入緩沖槽,出水時工作槽的水經過帶燕尾槽的隔板流入出水槽,這樣經過緩沖和線性化的處理,工作槽的液位較為穩定,便于觀察。水箱底部均接有擴散硅壓力傳感器與變送器,可對水箱的壓力和液位進行檢測和變送。壓力變送器采用二線制模擬壓力變送器。
4、儲水箱 (1個)
采用淺藍色有機玻璃制成,厚度1.5mm,容量約為150L,完全能滿足實驗的供水需要。水箱的上部和底部裝有注水閥門和排水閥門,方便實驗用水的更換。
5、溫度對象 (1個)
可完成溫度實驗。采用有機玻璃和不銹鋼組合而成,加熱裝置安裝在溫度對象的底部,防止加熱器的根部干燒延長加熱器的使用壽命;且具有防干燒安全報警功能;當鍋爐內液位低于警戒水位線時,保護裝置將切斷調壓模塊輸出電壓,以有效保護電加熱管不被干燒損壞。
防干燒裝置:供電 24VDC;干燒觸點報警輸出;配套防干燒探頭,干燒自動報警并切斷加熱控制回路。
6、管道及閥門 (1套)
整個系統管道由敷塑不銹鋼管連接而成,泵前采用Φ20的管子,泵后采用Φ16的管子,溢流管采用Φ25的管子,所用的閥門均采用優質球閥與蝶閥。
7、液位變送器(擴散硅壓力變送器) (2個)
采用兩只擴散硅液位變送器分別對上水箱、下水箱等液位水箱的液位進行檢測;其量程為0~5Kpa,精度為0.5級。材質:全不銹鋼結構,鋁合金外殼;量程范圍:0~5KP;精度:0.5%;絕緣電阻:≥20MΩ/50VDC;零點溫度系數:±0.5%FS/10℃;穩定性:±0.5%FS/1年;輸出信號:4~20mADC,壓力變送器采用二線制模擬壓力變送器。
8、Pt100熱電阻溫度傳感器 (1套)
采用Pt100鉑熱電阻溫度傳感器,測溫范圍:-20~+100℃。Pt100傳感器精度高,熱補償性較好,可用于做標準校驗用熱電阻。
9、流量變送器(渦輪流量計) (1臺)
采用渦輪流量計,渦輪流量計的傳感器部分為渦輪結構,是一種速度式檢測儀表,用于檢測水流量的大小,當流量很小時其精度也不會降低。公稱通徑:10毫米(管螺紋G1/2″);量程:0~1.2m3/h;精度:1級;輸出信號: 4~20mA DC(兩線制);供電電源:DC24V,電磁流量計采用二線制。
10、電磁閥 (1個)
安裝在電動調節閥的旁路,起到階躍干擾的作用。采用直動式和先導式兩種電磁閥;電磁閥工作電壓:220VAC;公稱通徑:DN15;連接管螺紋G1/2″。
